01 載波模塊傳輸電能表數據的原理：電力線即是信息通道

載波模塊通信的核心在于利用現有電力線作為數據傳輸媒介，無需額外鋪設通信線路。其工作原理可分為三個關鍵步驟：

數據采集與調制

電能表內置的載波芯片（如PL3201 SOC架構）首先采集用戶的用電量、電壓、電流等數據，通過 QPSK或FSK調制技術 將數字信號轉換為高頻載波信號（例如120kHz）。

電力線傳輸

調制后的信號通過耦合電路注入220V/380V低壓電力線，借助電力網絡傳輸至集中器。過程中，載波信號需克服電力線固有的 噪聲干擾和信號衰減 ，部分系統會通過加大發射功率或加入濾波器優化信號質量。

解調與集中處理

集中器接收信號后，通過解調、解碼還原數據，并經由電話網或無線網絡上傳至數據中心。例如，國網用電信息采集系統可實現每分鐘300塊電表的批量抄讀，但數據更新存在15分鐘左右的延遲，非實時傳輸。

這種“電力線載波通信（PLC）”技術，本質上讓電力線同時承擔供電與通信的雙重角色，形成了供電即通信的獨特優勢。

02應用范圍：從智能電網到智慧城市的全面滲透

載波模塊的應用已突破傳統抄表場景，向多領域擴展：

智能電網 ：作為用電信息采集系統的核心，載波電能表在國網、南網覆蓋率超90%，支持峰谷電量統計、線損計算、反竊電監測等功能。其中，“全載波模式”（電表直連集中器）因免布線優勢，已成為新建小區的主流方案。

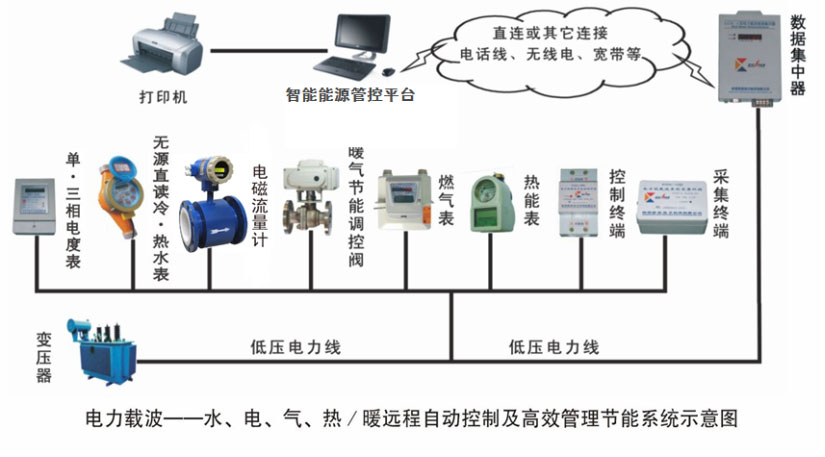

多表集抄 ：水、氣、熱表通過載波模塊與電表共享通信通道，實現“四表合一”，降低公共事業管理成本。

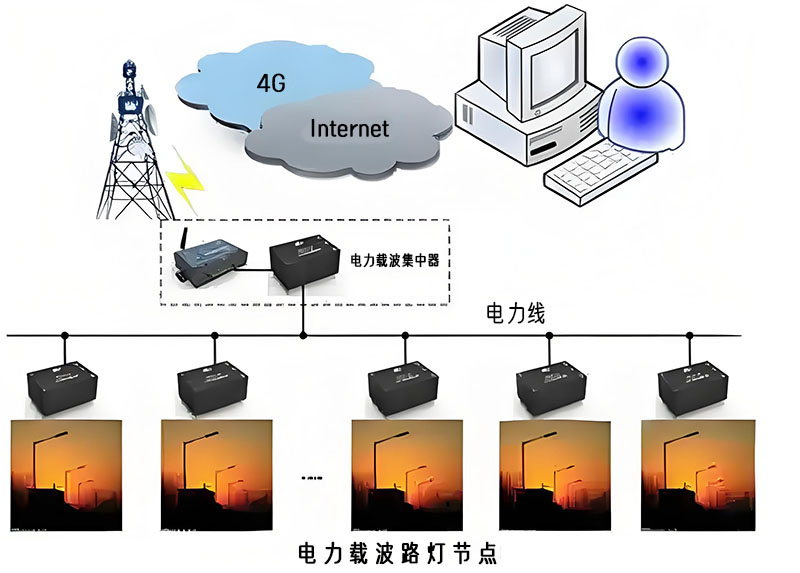

智慧城市 ：在智慧路燈控制、景觀照明、充電樁管理等領域，載波通信無需布設專用線路，顯著降低地下車庫、偏遠路段等場景的部署難度。

工業與家居 ：例如光伏發電系統通過PLC實時監測電池板效率，智能熱水器利用載波模塊實現遠程控溫，避免WiFi信號穿墻衰減的問題。

03優缺點分析：低成本與抗干擾的平衡術

優勢1無需布線，成本低廉

直接利用電力線傳輸數據，節省通信線路鋪設費用，尤其適合老舊小區改造

優勢2覆蓋范圍廣

電力網絡遍布城鄉，通信距離可達1公里，且不受4G信號盲區影響。

優勢3抗干擾能力強

擴頻技術（如CEBus標準）和DSP糾錯算法有效提升信號在電器噪聲環境下的穩定性

劣勢1傳輸質量受電網環境影響

大功率電器啟停可能引入噪聲，長距離傳輸導致信號衰減，需通過中繼器優化

劣勢2非實時通信

數據批量回傳存在分鐘級延遲，不適用于需秒級響應的場景

劣勢3跨臺區通信難題

信號無法穿越變壓器，不同臺區的電表需獨立組網。

04應用前景：寬帶化與跨界融合成為新趨勢

盡管存在局限性，載波模塊并未被淘汰，反而向高速化、智能化方向升級：

技術迭代：窄帶載波（如FSK）正被高速電力線載波（HPLC）替代，傳輸速率從1kbps提升至2Mbps，支持實時線損分析、戶變關系識別等高級功能 。國網已累計招標HPLC模塊超3.6億只，覆蓋率達95%。

跨界應用拓展：在新能源領域，PLC技術用于光伏電站的功率優化和充電樁通信；在高鐵能源管理中，實現照明、空調的集中控制。

政策驅動：中國“十四五”規劃推動智能電網建設，電力載波通信作為“雙碳”目標下能源互聯網的關鍵技術，市場容量將持續擴張。

05結論：不會被淘汰的“電力線特快專遞”

載波模塊憑借 獨一無二的“電力線復用”特性 ，在成本敏感且需廣覆蓋的物聯網場景中難以被替代。

未來，通過與5G、光纖混合組網，其將在智慧城市、工業互聯網等領域找到新定位——正如行業專家所言：“ 只要有電力線的地方，載波通信就有用武之地。 ”
