1. 項目背景

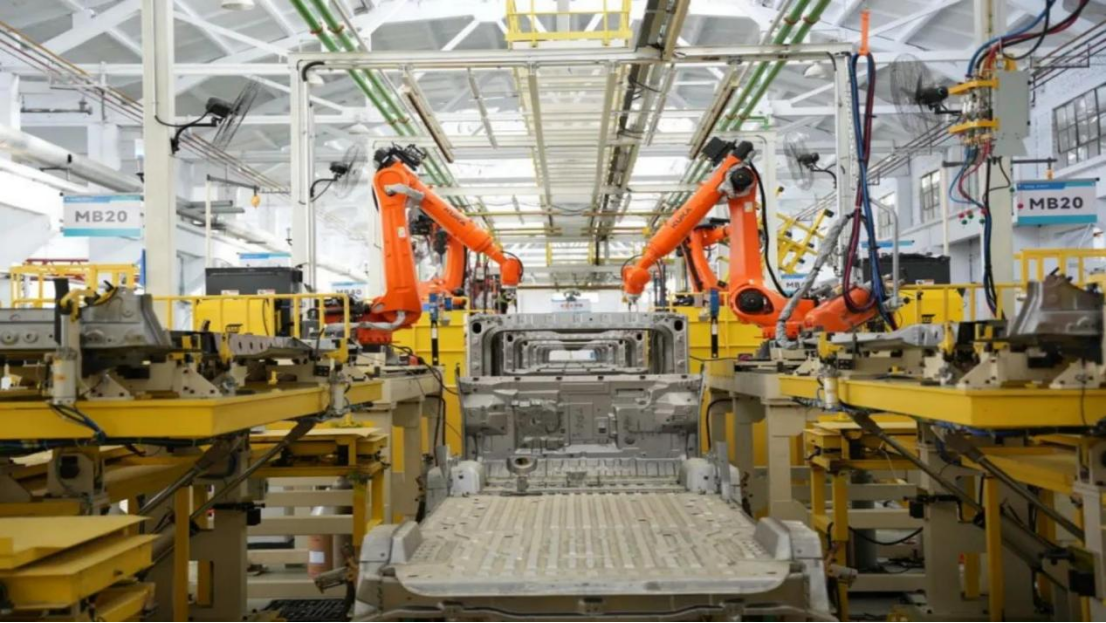

在現代汽車焊裝車間中，點焊工藝是關鍵環節，對機器人的運動控制精度與系統響應實時性要求極高。本項目涉及一條自動化焊裝線，其主控系統采用倍福（Beckhoff）PLC，通過高性能的EtherCAT總線實現對多關節機器人和Delta并聯機器人的精確控制。然而，生產線中部分輔助設備，如焊槍控制器、物料傳送帶信號接口等，僅支持傳統的Modbus RTU over RS485通信協議。這就形成了一個技術難題：如何將基于RS485的Modbus設備無縫集成到實時EtherCAT主干網絡中，確保數據交換的穩定與高效，從而保障整個點焊流程的協同作業。

2. 解決方案

為解決上述協議不兼容的問題，核心方案是引入一款專用的協議轉換網關。該網關充當“翻譯官”的角色，一端連接倍福PLC的EtherCAT網絡，另一端通過RS485物理接口連接各類Modbus設備。其工作原理是：倍福PLC作為EtherCAT主站，可以將網關作為一個標準的EtherCAT從站來配置和尋址。PLC只需向網關映射的特定存儲區寫入或讀取數據，網關內部則自動完成EtherCAT幀與Modbus RTU數據幀之間的雙向轉換。這樣，工程師在PLC編程時，無需處理復雜的Modbus指令，如同直接訪問一個本地的EtherCAT I/O模塊，極大地簡化了程序開發和系統集成。

3. 網關設備選型

在本項目中，我們選用了疆鴻智能EtherCAT至RS485網關。該設備具備以下關鍵特性，完全滿足現場需求：

協議支持：作為EtherCAT從站，支持Modbus RTU主站或從站模式。

接口：提供1個標準的RS485接口，具備防雷和抗干擾設計。

配置方式：可通過簡潔的配置軟件設置RS485參數（波特率、數據位、停止位、校驗位）以及Modbus數據映射表。

工業級設計：寬溫工作范圍，安裝于標準DIN導軌，適應焊裝車間惡劣的電氣環境。

4. 系統架構

整個點焊系統的網絡架構清晰明了，呈樹狀結構：

控制層核心：倍福PLC作為EtherCAT主站，是整個系統的大腦。

實時控制網絡：高速EtherCAT總線向下延伸，直接連接各機器人的伺服驅動器，確保關節運動的同步性與精準性。

設備接入層：在EtherCAT總線上，接入M20協議轉換網關。網關的RS485端口則以總線式（手拉手）連接多個Modbus設備，如焊槍控制器（用于設定焊接電流、時間）和傳感器。所有Modbus設備的數據都被透明地傳輸至PLC，參與邏輯控制。

5. 應用效果

系統投入運行后，取得了顯著的應用效果：

無縫集成：成功將不同通信協議的設備統一納入倍福控制系統，實現了異構網絡的無縫融合。

穩定性高：網關運行穩定，未出現通信中斷或數據丟包現象，點焊機器人作業節拍穩定，提升了生產線整體效率。

維護簡便：由于在PLC端編程統一，排查故障時定位準確，無論是EtherCAT網絡還是RS485網絡的問題，都能快速區分和解決，降低了后期維護的難度與時間成本。

6. 總結

綜上所述，通過采用EtherCAT轉RS485協議轉換網關，我們有效地解決了高性能PLC與傳統設備之間的通信壁壘。這一方案不僅成功應用于點焊機器人系統，保證了焊接質量與生產節拍，更展示了一種在工業自動化升級改造中，兼顧技術先進性與現有設備利舊的實用、經濟且可靠的路徑。它為類似需要集成多種工業通信協議的場合提供了有價值的參考。
