1.RS485通信需要增加以下硬件

收發器模塊：通用型?-如MAX485需外接反向電路；進階型?-SP3485（支持自動換向）、GM13487E；工業型?-ADM2587E（隔離型，抗干擾能力強） ?。

終端電阻：總線兩端各接120Ω電阻（長線必加，避免信號反射） ?

防雷保護元件：加裝共模電感和TVS管（防止雷擊或瞬態干擾） ?

自動換向電路：通過GPIO控制收發模式切換（如方案一：GPIO24控制RE/DE引腳；方案二：三極管驅動）

連接線材：推薦使用屏蔽雙絞線，降低信號干擾。傳輸距離超過1200米時需考慮信號衰減問題。 ?

2.RS485接口引腳定義

因為RS485接口組成的半雙工網絡一般只需二根連線，所以RS485接口均采用屏蔽雙絞線傳輸。 RS485接口連接器一般采用DB-9的9芯插頭座，與智能終端RS485接口采用DB-9（孔），與鍵盤連接的鍵盤接口RS485采用DB-9（針）。

3.SP3485收發器

SP3485 芯片是一款非常經典的+3.3V低功耗半雙工RS485收發器，數據傳輸速率高達10Mbps。

單片機串口通信一般是TTL電平，如果需要RS485 通信，就需要RS485芯片在中間進行電平的轉換如圖1中所示。

因為RS485通信是半雙工通信，就是發送數據的時候不能同時接收數據，所以可以選擇SP3485做RS485收發器。

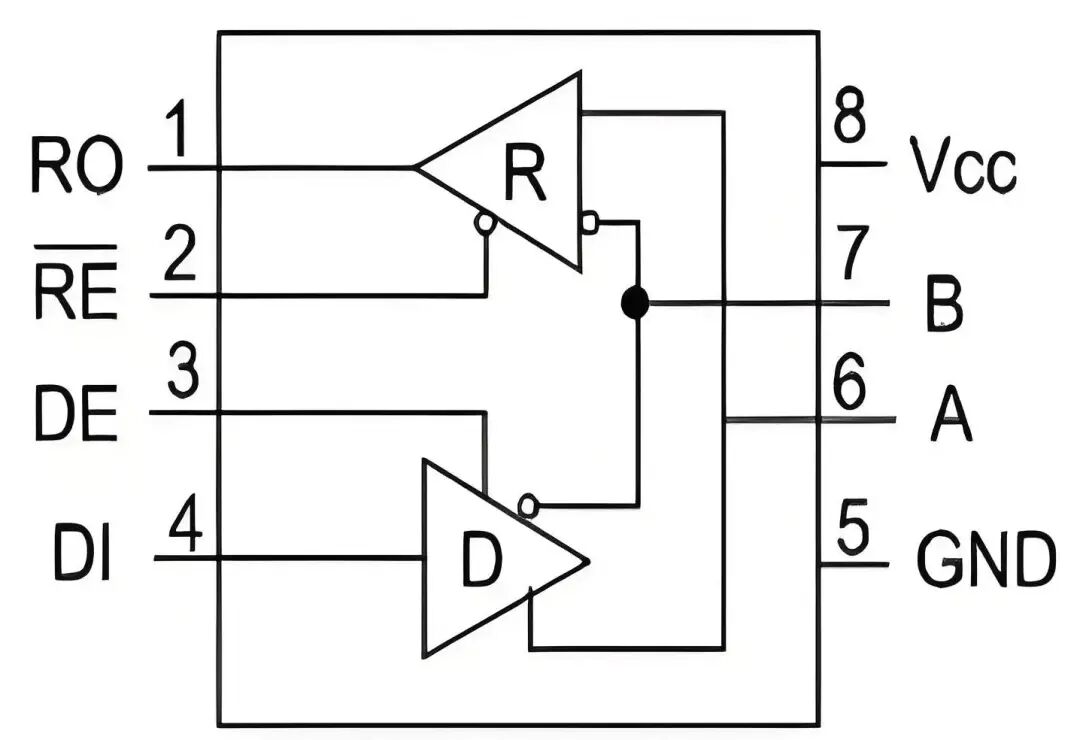

SP3485引腳定義

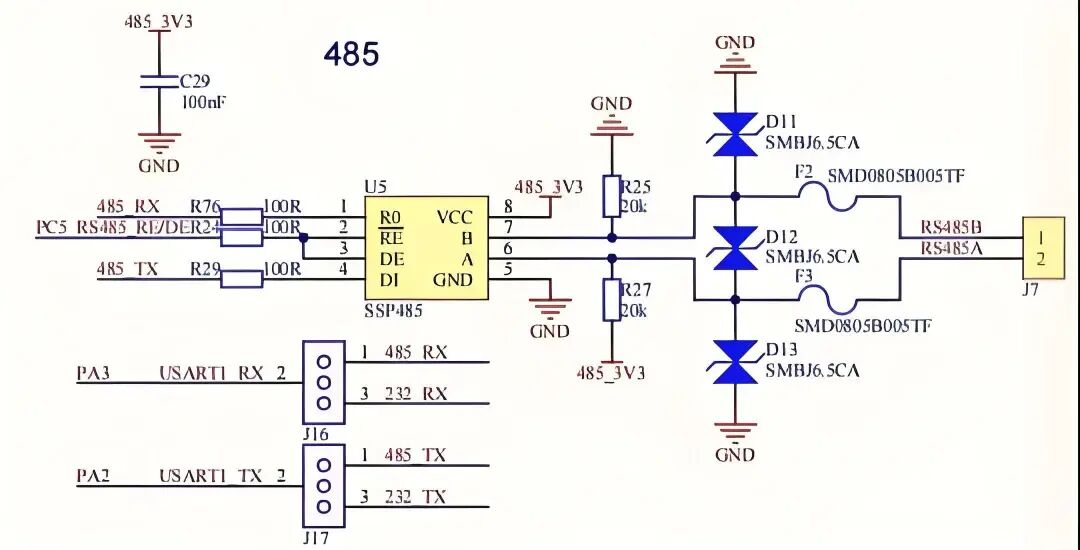

4.RS485的典型硬件電路

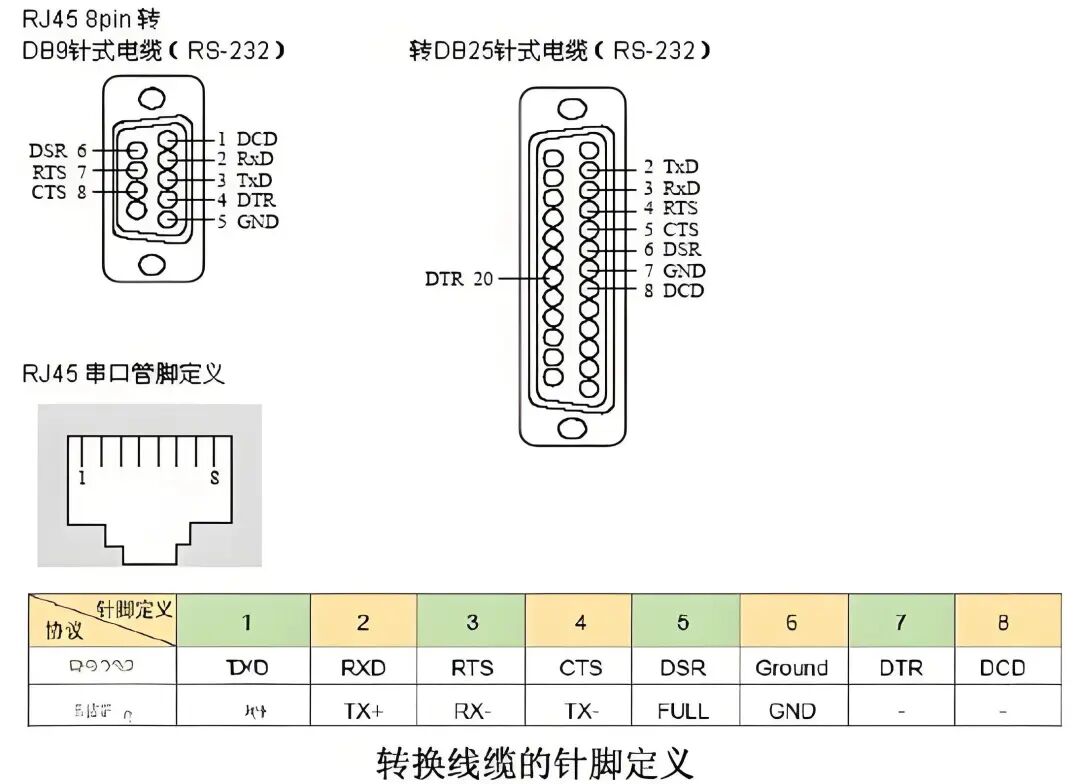

5.RS485的常用插口

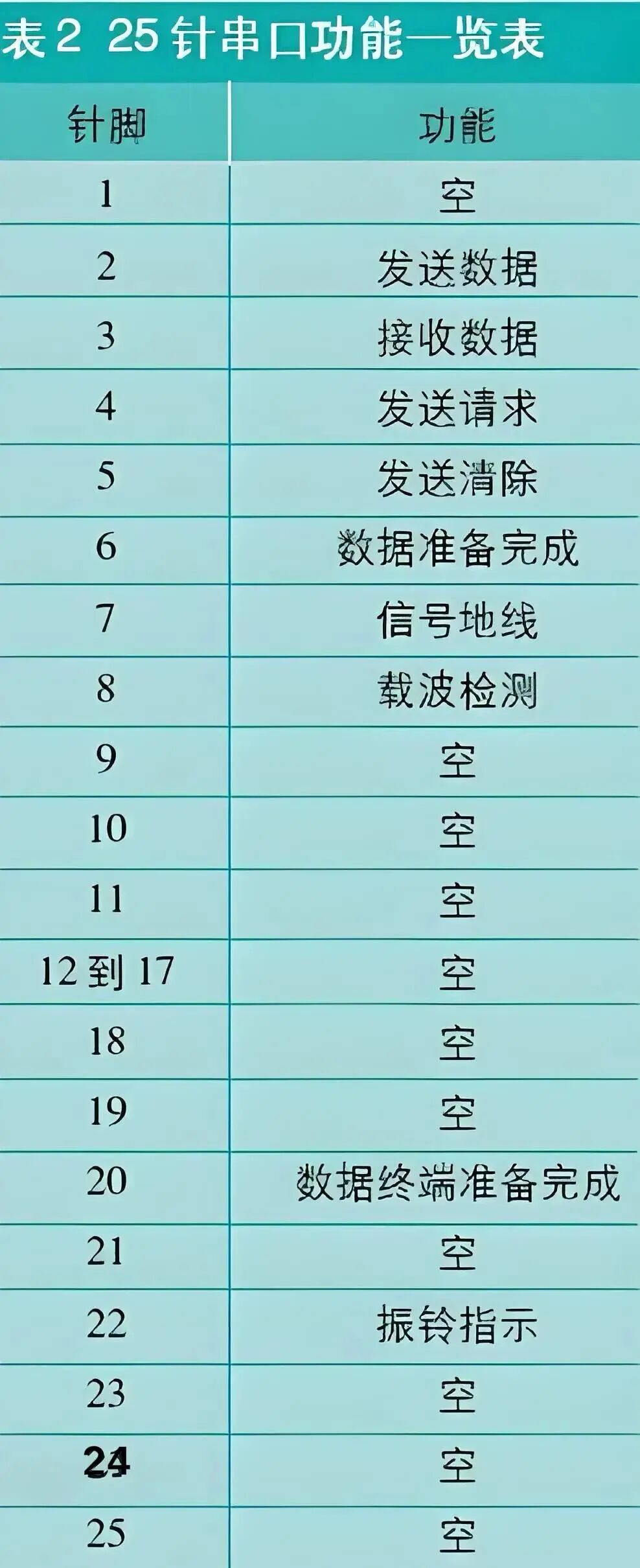

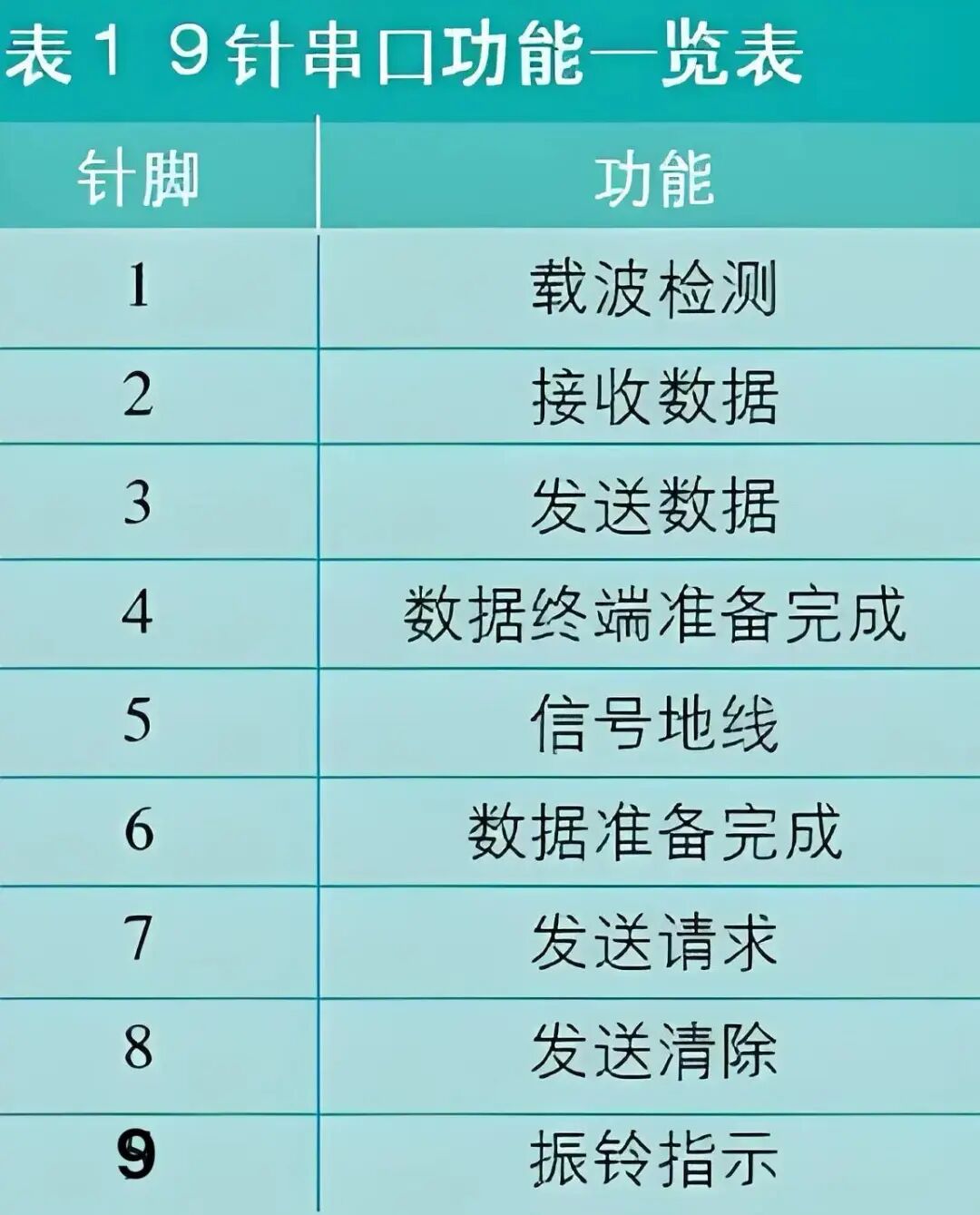

解了串口的協議，知道了串口RS-232、RS-422與RS-485標準只對接口的電氣特性做出規定，實際工作中碰到的使用最多的插口有三種DB9 DB25 RJ45，三種插口的針腳定義分別說明如下，三個插口之間的轉換也只要按照插口定義的線纜跳接即可。

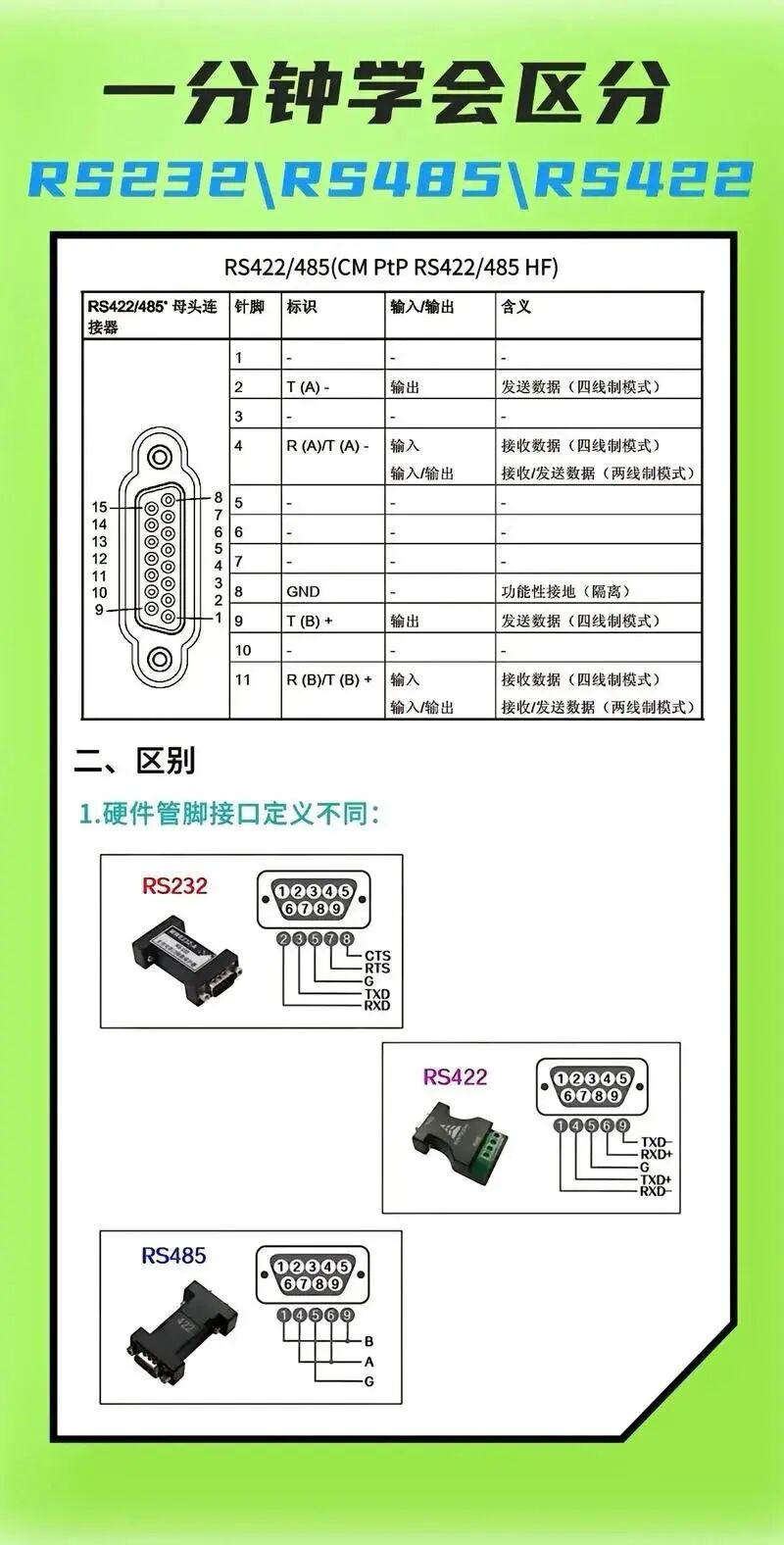

RS-232和RS-485是兩種廣泛使用的串行通信接口標準，它們在設計和應用上有顯著區別。下面表格是關鍵特性對比：

在實際項目中，可以根據以下要點進行選擇：

選擇 RS-232 的情況：通信距離短（15米以內）、僅需連接兩個設備、環境干擾較小、且需要同時收發數據（全雙工）的場景。例如，連接計算機和打印機、PLC與觸摸屏（HMI）的短距離調試、或者與一些僅支持RS-232的專用設備通信。

選擇 RS-485 的情況：通信距離超過幾十米、需要連接多個設備（如傳感器網絡）、工業現場等電磁干擾較強的環境。這是工業自動化領域構建分布式控制系統的主流選擇。
