本文主要講述WLP與MCM封裝。

晶圓級封裝（WLP）與多芯片組件（MCM）作為先進封裝的“雙引擎”，前者在晶圓未切割時即完成再布線與凸點制作，以“封裝即制造”實現芯片級尺寸、70 μm以下超細間距與電熱性能躍升；后者把多顆已驗證的LSI/VLSI裸片高密度集成于多層基板，用“拼裝式系統”突破單芯片復雜度瓶頸，在5G、AI、自動駕駛等場景持續刷新集成度與能效紀錄。兩條技術路線一縱一橫，正攜手將集成電路產業推向后摩爾時代的“高密度、低功耗、系統級”新賽道。

晶圓級封裝（WLP）

晶圓級封裝（WLP）作為先進封裝技術的核心分支，正隨著芯片特征尺寸的持續縮小與集成度飆升，演變?yōu)橥黄莆锢順O限的關鍵路徑。其核心邏輯在于通過晶圓級批量處理實現封裝與制造的深度融合——在晶圓未切割階段即完成薄膜再分布與凸點制作，使封裝尺寸與芯片尺寸趨同，既滿足高I/O密度需求（如70μm以下間距），又通過縮短互連路徑降低寄生參數，提升電熱性能。

WLP的技術基石在于薄膜再分布（RDL）與凸點制作工藝。RDL通過光刻-金屬沉積-刻蝕流程，將芯片周邊I/O焊盤重構為表面陣列凸點焊區，配合UBM（凸點下金屬層）的沉積與凸點成型，形成球柵陣列（BGA）。凸點制作依據間距需求采用預制焊球、絲網印刷或電化學沉積技術，其中電鍍工藝憑借自對準特性可實現最小凸點尺寸與最高密度，滿足200μm以下間距的嚴苛要求。

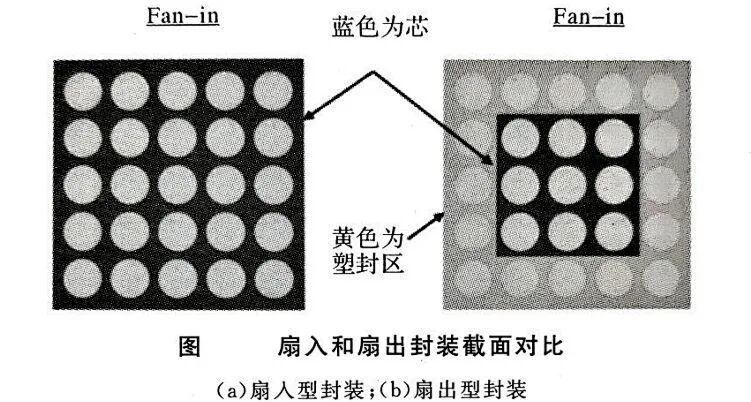

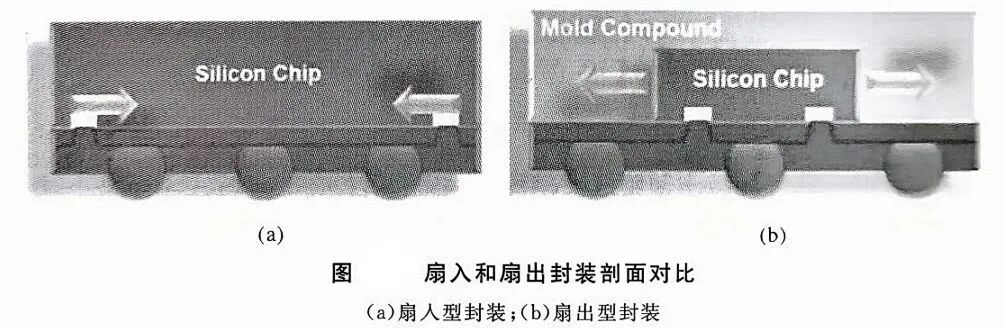

從結構類型看，WLP分為扇入式（Fan-in）與扇出式（Fan-out）兩大路徑。

扇入式封裝在晶圓切割前完成全流程，封裝尺寸與芯片尺寸一致，適用于I/O數低于400的小尺寸芯片，典型應用如消費電子中的低功耗芯片。

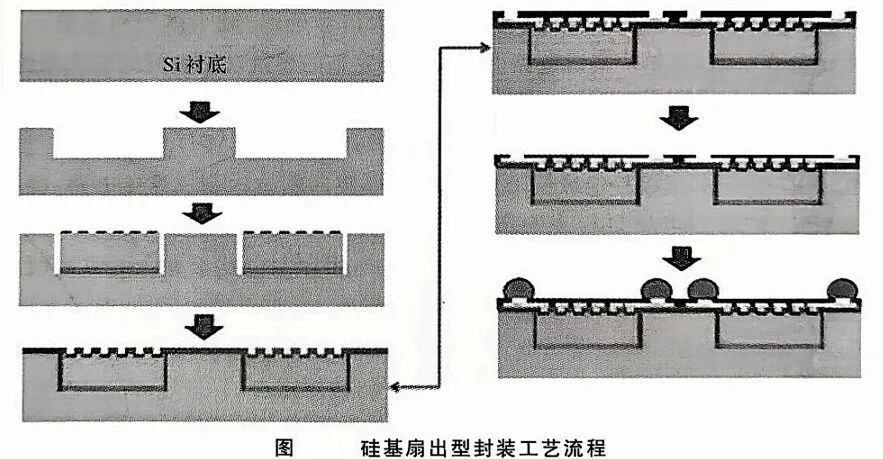

扇出式則通過重構晶圓實現尺寸擴展，支持更高I/O密度與三維集成——芯片先上（Die First）工藝如eWLB通過預置芯片后布線提升良率，芯片后上（Die Last）則通過先布線再貼裝優化流程，安靠、日月光等廠商均已實現成熟量產。硅基扇出型封裝（eSiFO）更以硅基板為載體，通過凹槽嵌入芯片實現低翹曲、高散熱與高布線密度，結合TSV技術可進一步實現3D堆疊，在AI芯片、高性能計算領域展現顯著性能優勢。

當前，WLP技術正朝著更高集成度、更低成本與智能化方向發展。3D集成技術通過硅通孔（TSV）與混合鍵合實現多層芯片堆疊，縮短互連長度至微米級，提升帶寬密度；石墨烯、氮化鎵等新型材料在RDL中的應用，正推動導電性與熱管理性能的突破；AI驅動的檢測系統通過機器學習算法實現缺陷自動分類與良率預測，結合相干探測顯微鏡、太赫茲成像等無損檢測手段，構建起全鏈條質量監控網絡。

在應用層面，WLP已深度滲透智能手機、圖像傳感器、汽車電子等領域，并隨著金線成本上升，逐步替代傳統引線鍵合工藝，成為高引腳數器件的主流方案。未來，隨著eSiFO與3D-WLP的融合創新，以及智能檢測技術的持續迭代，WLP有望在異構集成、系統級封裝（SiP）中扮演更核心的角色，推動集成電路產業向更高性能、更低功耗的終極目標邁進。

多芯片組件（MCM）

多芯片組件（MCM）作為混合集成電路的演進形態，通過將多個LSI/VLSI芯片高密度集成于多層互連基板并封裝于單一外殼內，構建出兼具高密度、高可靠性與系統級功能的專用電子產品。其核心價值在于突破單芯片研發的復雜度限制——通過組合成熟芯片實現系統功能，既降低研發成本與技術風險，又適配小型化便攜產品對高組裝密度、短互連路徑的需求，從而減少信號延遲、縮小體積重量，并提升性能、保密性及可靠性。

從工藝與基板維度，MCM分為三大類：MCM-C以陶瓷為基板，采用厚膜印刷與共燒工藝形成導體電路，憑借陶瓷的高熱導率與氣密性，廣泛應用于航空航天、汽車電子等高可靠性場景；MCM-D通過薄膜沉積技術交替疊加導體與絕緣層，構建多層連線基板，支持更精細的線寬與更高的布線密度，適用于高性能計算與射頻模塊；MCM-L則基于印制電路板疊合工藝，以層壓板為基板，兼顧成本優勢與批量生產能力，常見于消費電子領域。近年來，復合型MCM如MCM-D/L、MCM-D/C等分支產品涌現，通過融合不同基板材料的特性，實現性能與成本的平衡，例如硅基MCM（MCM-Si）利用硅的高熱導率與CMOS兼容性，在三維集成中展現獨特優勢。

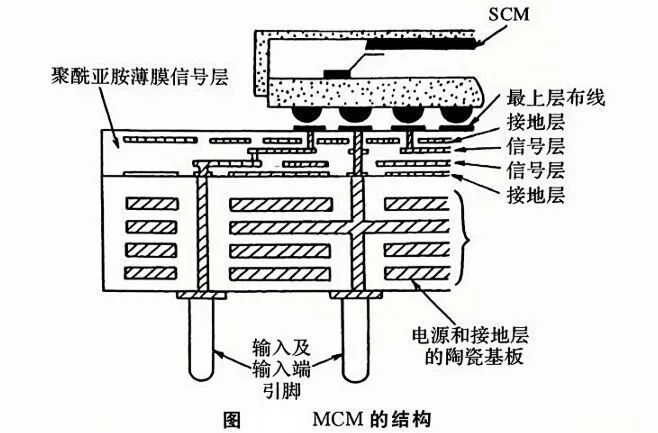

MCM的結構設計涵蓋IC裸芯片、芯片互連、多層基板及封裝外殼四大要素。裸芯片作為信號與功率源，通過凸點與基板實現電氣與機械連接；多層基板采用先進互連技術，如微孔填充、埋入式電阻/電容，實現信號的垂直互連與電源分配；封裝外殼則承擔污染防護、機械應力緩沖及散熱功能，常見材料包括金屬、陶瓷及塑料，選擇依據熱管理需求與環境適應性而定。

在制造技術層面，芯片互連組裝是關鍵環節。芯片與基板的黏結采用導電膠或含銀環氧樹脂，前者兼顧導電性與熱導率，后者通過優化填料粒徑提升熱管理性能；電氣連接技術從傳統絲焊、TAB發展至倒裝焊（Flip Chip）、C4（Controlled Collapse Chip Connection）及微型凸點技術，其中倒裝焊通過凸點直接連接芯片與基板，顯著縮短互連長度，提升信號傳輸速率；基板與外殼的物理連接以黏合劑焊接為主，電氣連接則通過絲焊過渡引線實現外引腳與基板焊區的對接。

當前，MCM技術正朝著更高集成度、更低功耗與智能化方向演進。3D MCM通過硅通孔（TSV）與混合鍵合實現多層芯片垂直堆疊，結合玻璃基板等新型材料提升熱管理性能；AI驅動的設計工具通過優化布局布線與熱仿真，提升設計效率與可靠性；環保型封裝材料如生物基環氧樹脂、可回收陶瓷的應用，推動綠色制造發展。

在應用層面，MCM已深度滲透5G通信、人工智能、自動駕駛等領域，例如在AI加速卡中，MCM通過集成多顆高性能芯片實現計算密度與能效的雙重提升，成為支撐系統級創新的關鍵技術載體。未來，隨著異構集成與先進封裝技術的融合，MCM有望在更廣泛的領域?qū)崿F(xiàn)性能突破與成本優化，持續推動電子產品的創新與升級。
