1 建設目標?

項目核心建設目標：打造貼合電力生產實際需求、保障電網生產安全運行的配電站房智能輔助監控平臺，實現配電站房運維的智能化、遠程化與高效化。

1.1 支撐遠程運維?

構建配電房智能輔助監控系統一體化平臺，對配電站房的環境子系統（溫度、濕度、水浸）、控制子系統（燈光、空調）、門禁監控子系統進行統一管控，同時實現各子系統報警信息的集中管理與聯動響應；

以配電站房為獨立單元，實現站內設備、環境的遠程巡檢，無需現場值守即可完成常規檢查；

對消防信號、安防信號、溫濕度信號、設備故障信號進行分類集中監視，確保關鍵風險點實時可控。

1.2 支撐遠程監控?

鑒于多數配電站房位于地下室、環境惡劣，安全保衛與防盜需求突出，系統通過以下設計強化遠程監控能力：

聯動門禁監控系統與視頻攝像頭，自動記錄外來入侵人員軌跡，同步啟動聲光報警裝置 —— 既對入侵者形成威懾，也及時提醒值班人員采取制止措施；

實時監測站內火警風險，一旦觸發火警信號立即啟動報警裝置；同時持續采集房間溫濕度等環境數據，確保設備運行環境穩定。

2 系統整體設計?

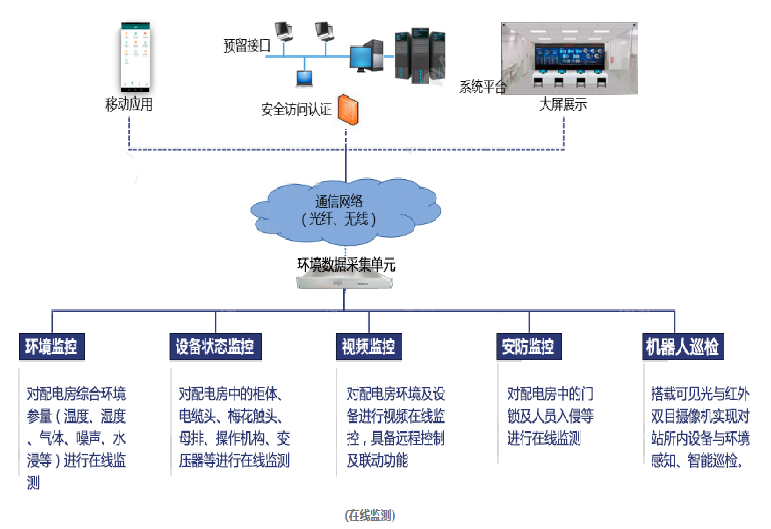

2.1 整體框架

配電房智能輔助監控系統主站部署于電力內網，按邏輯功能劃分為三層架構，各層級職責明確、協同聯動：

主站層：實現轄區內所有配電房的集中監控，同時提供與其他業務系統的數據交互接口，支撐跨系統協同；

網絡通訊層 ：作為主站與配電站房的雙向通信樞紐，依托運營商網絡搭建傳輸通道，支持移動、聯通、電信的 4G/5G 移動網絡；

站房監控層：核心為環境監控一體化終端，整合環境監控、動力監測、設備運行狀態監測等子系統至綜合監控主機；監控對象含：綜合監控主機、溫濕度傳感器、門禁設備、燈光、空調、聲光報警器及其他在線監測裝置。

2.2 通信設計?

針對配電房分布廣、網絡條件復雜（多數不具備電力內網通訊條件）的特點，系統采用差異化通信方案，兼顧傳輸穩定性與成本控制：

傳輸方式選擇：

具備光纖入戶條件的小區配電房：采用光纖傳輸，保障大帶寬、低延遲的數據傳輸；

無光纖入戶的小區配電房：采用運營商 4G/5G 無線通訊，靈活適配復雜部署場景；

帶寬與成本優化：在無線通訊場景下，為控制網絡資費，非緊急情況不調取實時視頻，僅在緊急場景啟用；各配電站房按巡視要求，定期將巡檢結果（含現場圖片）以報表形式上傳至監控主站；

通信協議規范：

溫濕度、水浸、燈光、空調等遙信、遙測、遙控?cái)?shù)據：由綜合監控主機通過IEC 104 通信規約傳輸至主站系統；

攝像機視頻數據：遵循國家電網企業標準《Q/GDW 1517.1-2014 視頻監控系統及接口》，采用SIP-B 協議接入系統，確保合規性與兼容性。

2.3 功能概述?

系統圍繞配電站房 “安全監控、智能調控、高效運維” 核心需求，構建全場景功能體系，可實現設備運行狀態實時監控、故障自動判斷、聯動操作觸發、遠端設備遙控，最終建立高可靠性、高效率的運維體制，降低維護成本、提升管理質量。

2.3.1 環境智能監控?

環境監測：實時采集配電站房?jī)?nèi)溫度、濕度、水浸（水位）等環境數據，完成數據處理與上傳，自動生成趨勢曲線及統計報表，支持實時監控、歷史查詢與數據分析；

環境調控：當溫度、濕度超標或觸發水浸報警時，自動聯動風機、空調系統進行降溫、除濕、排氣操作，實現 “監測 - 報警 - 調控” 閉環管理。

2.3.2 門禁監控?

人員出入管理：記錄人員出入軌跡，支持權限分級授予，僅授權人員可進入配電站房，具備延時鑒權功能；

安防布撤防：支持報警設備的靈活布防與撤防，通過門禁管理預設布防方案，實現非法入侵自動識別與預警。

2.3.3 系統聯動控制?

當設備觸發故障報警或監測到非法入侵時，系統自動啟動聯動響應：開啟室內燈光、觸發聲光報警、調取關聯區域視頻畫面并彈窗顯示，確保運維人員第一時間掌握現場情況。

2.3.4 視頻監控?

通過系統平臺可實時查看配電房?jī)?nèi)視頻畫面，支持視頻回放、畫面縮放等操作，直觀掌握站內環境與設備狀態。

2.3.5 在線監測?

以 “實時數據 + 分析數據 + 歷史數據 + 趨勢曲線” 多維形式，展示開關柜局放監測、紅外測溫等關鍵數據，實現設備運行狀態的實時智能感知與動態監控。

3 站房監控?

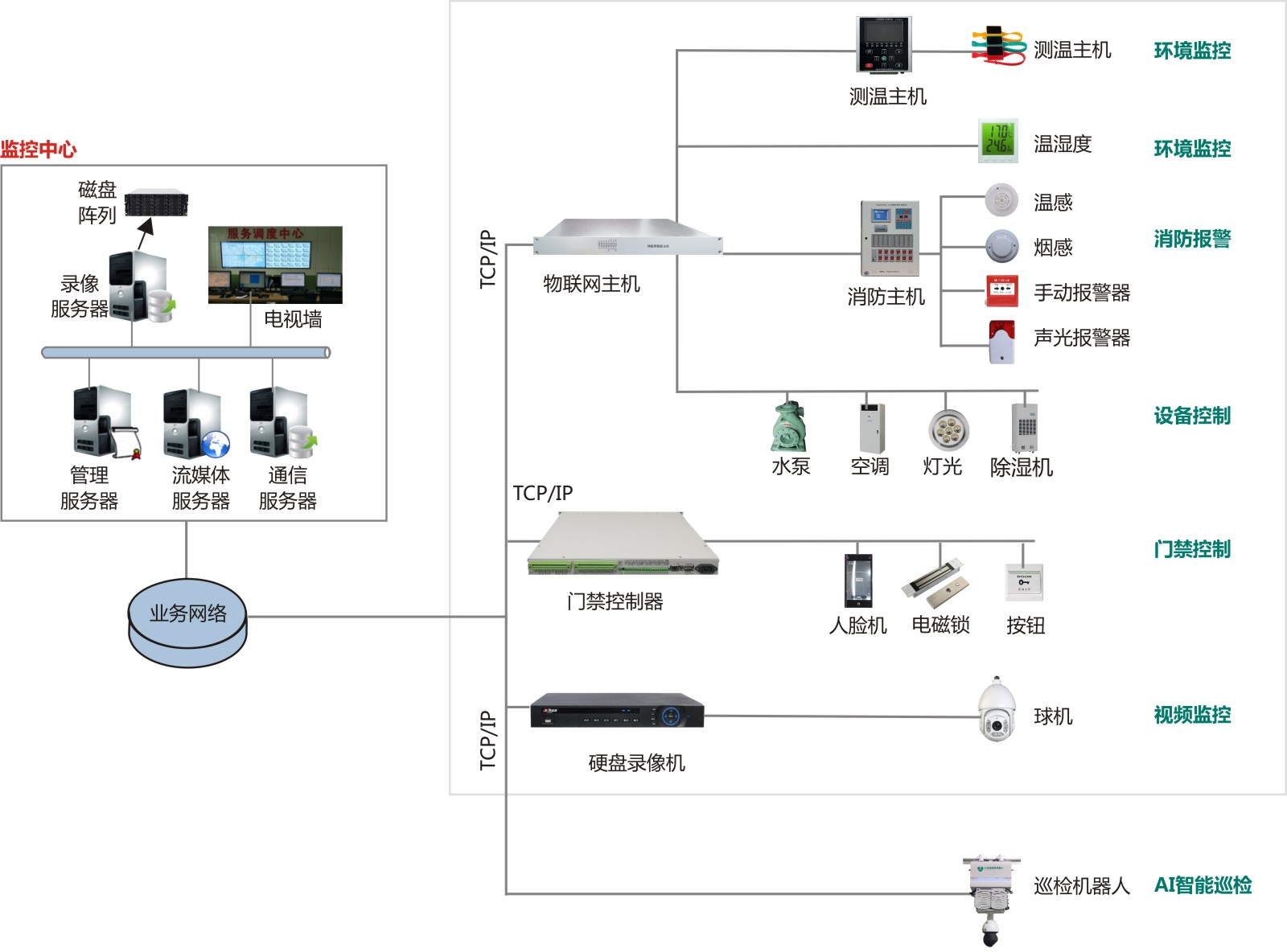

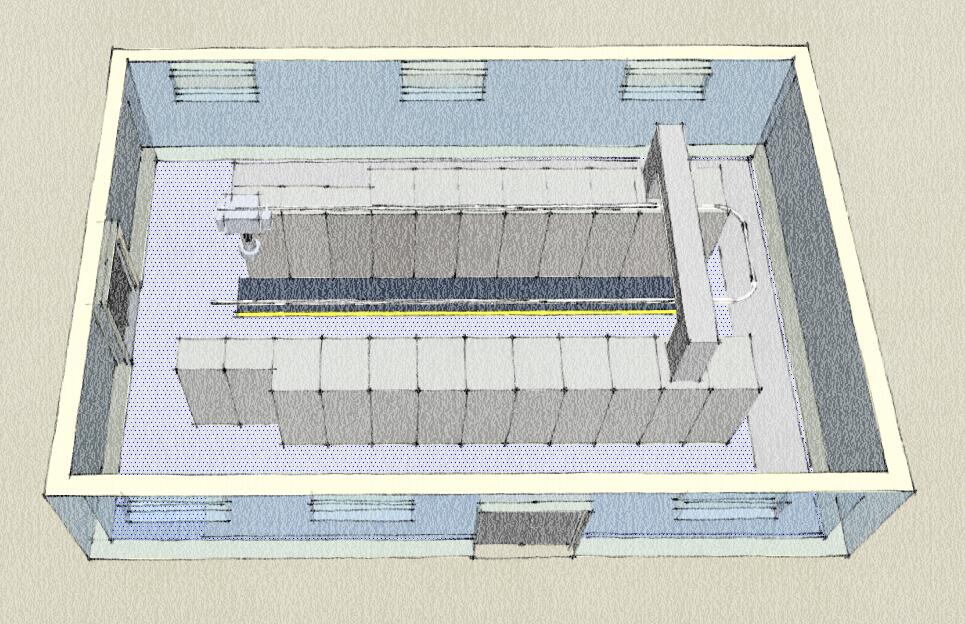

3.1 系統結構??

配電站端具備本地 + 遠程雙重管控能力，覆蓋核心功能：視頻監控、智能門鎖管理、異常入侵監測、煙霧報警、水位監測、溫濕度監測、風機控制、空調控制；

所有監測數據與報警信號統一匯聚至輔助綜合監控主機，由主機完成數據分析、現場報警控制、信號上傳，同時支持對燈光、風機、除濕機、空調、排水泵等設備的聯動控制與遠程操控。

3.2 輔助綜合監控主機??

輔助綜合監控主機是站房監控層的 “核心中樞”，具備全面的信號接入與處理能力，具體參數如下：

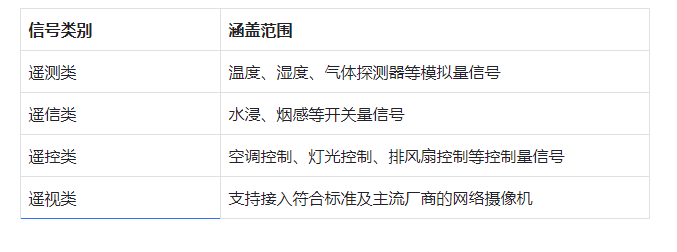

3.2.1 信號接入類型?

3.2.2 軟件功能與硬件參數?

操作系統：采用 Linux 系統，穩定性強、兼容性高；

核心軟件功能：搭載 IEC61850 客戶端軟件，通過標準 IEC 61850 規約接入全站動力環境、測量量、控制量數據，本地存儲數據庫暫存數據；

4 系統清單
