Microchip Technology LAN8814 4端口千兆位以太網收發器是低功耗、四端口、三速（10BASE-T/100BASE-TX/1000BASE-T）以太網物理層收發器（PHY），可通過標準的CAT-5、CAT-5e和CAT-6非屏蔽雙絞線（UTP）電纜傳輸和接收數據。LAN8814支持行業標準四路串行千兆位介質獨立接口 (QSGMII) 和四路通用串行千兆位介質獨立接口 (Q-USGMII) 這些接口通過每個方向上的單個串行鏈路（差分對）提供與四個千兆位以太網MAC的芯片到芯片連接。

數據手冊；*附件：Microchip Technology LAN8814 4端口千兆位以太網收發器數據手冊.pdf

MIcrochip LAN8814收發器具有高準確度時間戳功能，支持使用MIcrochip以太網交換機和基于SoC和FPGA的定制解決方案實現IEEE-1588解決方案。另外，LAN8814還提供同步以太網 (SyncE) 和TSN幀搶占支持。

該器件降低了電路板成本，簡化了布局，使用片上終端電阻器用于面向線路的差分對，并集成線性壓差穩壓器 (LDO) 控制器來驅動低成本MOSFET給1.1V內核供電。

LAN8814具有診斷特性，便于在生產測試和產品部署過程中進行系統調通和調試。借助LinkMD TDR電纜診斷功能，可識別故障銅纜。集成環回功能支持驗證模擬和數字?jǐn)?shù)據路徑。

LAN8814采用符合RoHS指令的128引腳TQFP封裝，具有商業級（0°C至+85°C）和工業級（-40°C至+85°C）溫度范圍。

特性

四端口千兆位以太網收發器
QSGMII/Q-USGMII 1.3版MAC接口
同步以太網（SyncE）支持
- 2個可配置恢復時鐘輸出
- 快速鏈路故障 (FLF) 指示
片上LDO控制器，支持2.5V或3.3V單電源運行
巨型幀支持高達16KB
由晶體或外部25/125MHz參考時鐘輸入提供時鐘
支持時間敏感網絡 (TSN) 幀搶占，符合IEEE 802.3?-2018第99條
1588?-2008/PTP
- 第2層，UDP/IPv4和UDP/IPv6格式
- 標記和無標記幀格式
- 一步和兩步操作模式
- PTP準確度：±8ns
- OC主/從、BC和TC全部支持
IEEE 802.3-2018節能以太網（EEE）
每端口2個可編程 LED輸出，用于指示鏈路、活動和速度
昏迷模式，用來消除端口鏈接啟動時的跳動，并同步LED燈。
24個GPIO
借助LinkMD? TDR電纜診斷功能，可識別故障銅纜
信號質量指示
用于診斷的環回模式
自動MDI/MDI-X交叉，檢測和糾正對交換、對偏移和對極性
共享管理數據輸入/輸出 (MDIO) 接口，用于PHY寄存器配置
中斷引腳選項
裸片溫度監控器
掉電和省電模式
- 能量檢測掉電
- 芯片掉電
- EEE低功率閑置模式
- 智能功率節省，對于電纜70m以下電纜，節省高達20mW
工作電壓
- 數字內核（VDDCORE）：1.1V（片上1.1V LDO，帶外部FET）
- 模擬工作：1.1V（VDDAL）和2.5V、3.3V（VDD33REF）
- VDD I/O (VDDIO)：3.3 V、2.5 V或1.8 V
- 收發器 (VDDAH)：3.3V或2.5V
128引腳TQFP（14mm × 14mm主體）封裝
溫度支持
- 商業級溫度范圍（0°C至+85°C）
- 工業級溫度范圍：40°C 至 +85°C

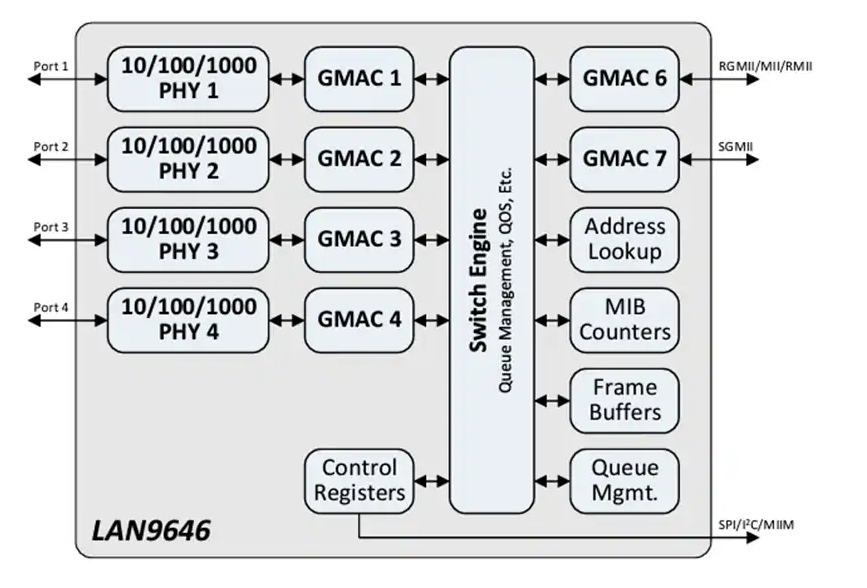

內部框圖

交換機應用

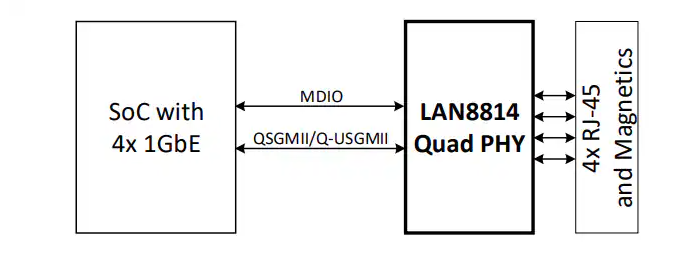

SOC應用

LAN8814 4端口千兆以太網收發器數據手冊總結

產品概述

LAN8814是Microchip Technology推出的一款低功耗四端口三速(10BASE-T/100BASE-TX/1000BASE-T)以太網物理層收發器(PHY)，支持標準CAT-5、CAT-5e和CAT-6非屏蔽雙絞線(UTP)電纜上的數據傳輸。該器件采用128引腳TQFP封裝，提供商用(0°C至+85°C)和工業(-40°C至+85°C)溫度范圍版本。

主要特性

?四端口千兆以太網收發器?：支持10/100/1000 Mbps速率
?接口支持?：QSGMII/Q-USGMII版本1.3 MAC接口
?同步以太網(SyncE)支持?：兩個可配置恢復時鐘輸出和快速鏈路故障(FLF)指示
?片上LDO控制器?：支持單2.5V或3.3V供電操作
?大幀支持?：最大支持16KB的巨型幀
?時鐘選項?：可從晶體或外部25/125 MHz參考時鐘輸入
? 時間敏感網絡(TSN) ?：支持IEEE 802.3-2018第99條款的幀搶占
?IEEE 1588-2008/PTP支持?：±8 ns PTP精度，支持OC主/從、BC和TC
? 能效以太網(EEE) ?：符合IEEE 802.3az標準
?診斷功能?：LinkMD電纜診斷、信號質量指示和環回模式

目標應用

企業/SMB交換機
工業交換機
蜂窩基礎設施
路由器
Wi-Fi接入點
網關
基于FPGA的系統
通用嵌入式系統

功能描述

?收發器功能?：包括10/100/1000 Mbps收發器，支持自動MDI/MDIX、自動協商和電纜診斷
?同步以太網?：支持SyncE功能，提供兩個恢復時鐘輸出
?IEEE 1588支持?：高精度時間戳功能，支持PTP協議
?電源管理?：包括智能節能、能量檢測斷電模式和軟件斷電模式
?QSGMII/Q-USGMII接口?：通過單個串行化鏈路連接四個千兆以太網MAC
?診斷功能?：包括LinkMD TDR電纜診斷和信號質量指示

封裝與引腳

128引腳TQFP封裝(14×14 mm)
引腳功能包括以太網媒體接口、QSGMII/Q-USGMII接口、系統時鐘和同步以太網引腳、IEEE 1588引腳等

電源與功耗

支持多種電源配置：1.1V數字核心、2.5V/3.3V模擬和3.3V/2.5V/1.8V I/O
提供典型和最大功耗數據，包括不同工作模式下的功耗
