Microchip Technology LAN8840千兆以太網 (GbE) 收發器集成有三速 (10BASE-T/100BASE-TX/1000BASE-T) 以太網物理層收發器，用于傳輸和接收數據。這些收發器提供用于以10Mbps/100Mbps/1000Mbps速度傳輸數據的開關，以及用于直接連接RGMII MAC的降低千兆媒體獨立接口 (RGMII)。 LAN8840收發器具有片上端接電阻器，用于指示差分對和信號質量。這些收發器具有RGMII特性，具有3.3V/2.5V/1.8V容差I(lǐng)/O和IEEE 1588v2支持。LAN8840收發器具有中斷引腳選項、斷電和省電模式以及基線漂移校正的特點。這些收發器提供網絡喚醒 (WOL) 支持，具有強大的自定義數據包檢測和可編程 LED輸出，用于鏈接、活動和速度。

數據手冊：*附件：Microchip Technology LAN8840千兆以太網收發器數據手冊.pdf

LAN8840收發器利用片上端接電阻器簡化電路板布局，并通過集成LDO 控制器降低了電路板成本。這些收發器可在-40°C至105°C擴展工業溫度范圍內工作。LAN8840收發器非常適合用于工業控制、游戲機、IPTV、寬帶網關、激光/網絡打印機、網絡服務器和IP機頂盒。

特性

單芯片10Mbps/100Mbps/1000Mbps以太網收發器適用于IEEE 802.3應用
用于差分對的片上端接電阻器
巨型幀支持高達16KB
125MHz參考時鐘輸出
能量檢測掉電模式，用在線纜未連接時降低功耗
支持局域網喚醒 (WOL)，帶強大自定義數據包檢測
可編程LED輸出，用于鏈路、活動和速度
基線漂移校正
LinkMD^?^ 基于TDR的電纜診斷，可識別故障電纜布線
EtherSynch^?^ 技術IEEE 1588v2/PTP
節能以太網（EEE）支持與低功耗閑置 (LPI) 模式和時鐘停頓（用于 100BASE-TX/1000BASE-T）
使用10BASE-Te選項傳輸振幅減少。
五個LEDled輸出，用于鏈接、活動和速度，提供LAN8840千兆以太網收發器
信號質量指示
MDC/MDIO管理接口，用于PHY寄存器配置
環回模式實現診斷
對交換、對偏斜和對極性的自動檢測和糾正
支持參數NAND樹，檢測芯片I/O和板之間的故障
中斷引腳選項
掉電和省電模式

系統框圖

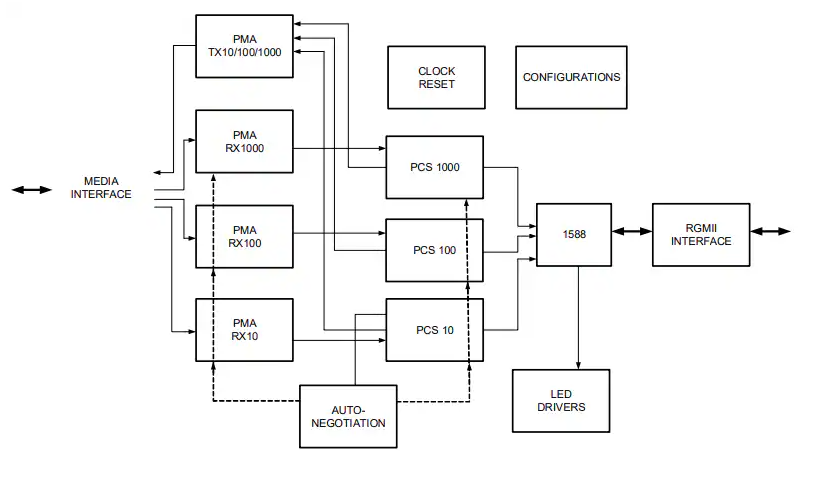

LAN8840框圖

深入解析Microchip LAN8840千兆以太網收發器

引言

Microchip Technology公司的LAN8840是一款高度集成的三速(10/100/1000 Mbps)以太網物理層收發器(PHY)，專為IEEE 802.3應用設計。這款單芯片解決方案支持RGMII接口和IEEE 1588v2協議，廣泛應用于工業控制、網絡服務器、寬帶網關等多種場景。本文將詳細介紹LAN8840的關鍵特性、功能架構和應用設計考慮。

關鍵特性與技術亮點

1. 多速率支持與自適應能力

?三速操作?：支持10BASE-T、100BASE-TX和1000BASE-T標準
?自動協商?：自動選擇最高鏈路速度(10/100/1000 Mbps)和雙工模式(半雙工/全雙工)
?自動MDI/MDI-X?：自動檢測并校正線對交換，無需區分直通線或交叉線

2. 高效能接口與協議支持

?RGMII接口?：兼容RGMII v2.0規范，支持3.3V/2.5V/1.8V耐受I/O
?IEEE 1588v2/PTP?：提供硬件級時間同步支持，適用于精確時間協議應用
? 節能以太網(EEE) ?：支持低功耗空閑(LPI)模式和時鐘停止功能

3. 電源管理與節能特性

?集成LDO控制器?：僅需單一3.3V電源供電，僅需一個外部FET即可生成核心電壓
?能量檢測斷電模式?：當電纜未連接時顯著降低功耗
?10BASE-Te模式?：傳輸幅度降低選項，進一步節省能源

功能架構解析

1. 系統架構

LAN8840采用混合信號架構，包含以下關鍵模塊：

? 模擬前端(AFE) ?：處理線纜信號收發
? 物理編碼子層(PCS) ?：實現編碼/解碼功能
?自動協商引擎?：管理鏈路建立過程
?時鐘合成器?：從25MHz基準生成所需時鐘

2. 核心功能模塊

?1000BASE-T收發器?：采用DSP架構，集成回聲消除器和串?dāng)_消除器
?100BASE-TX收發器?：包含MLT-3編碼器和自適應均衡器
?10BASE-T收發器?：支持曼徹斯特編碼和直流恢復

設計應用要點

1. 硬件設計考慮

?電源連接?：提供兩種配置方案（使用內部LDO或外部1.1V電源）
?時鐘電路?：支持25MHz晶體或時鐘振蕩器輸入
?PCB布局?：集成終端電阻簡化板級設計

2. 典型應用電路

?電壓調節器設計?：建議使用P溝道MOSFET（500mA，VGS范圍-1.2V至-1.5V@3.3V）
?復位電路?：提供多種復位方案（電源觸發、CPU控制等）

3. 配置選項

?引腳配置?：通過strap引腳設置PHY地址、LED模式等
?寄存器配置?：豐富的MMD寄存器用于精細控制

性能參數與封裝

1. 電氣特性

?工作電壓?：
- 核心：1.067V至1.21V
- I/O：1.71V至3.63V（支持1.8V/2.5V/3.3V）
?功耗?：
- 1000BASE-T鏈路建立：約572mW(3.3V I/O)
- 節能模式：最低可達23.1mW

2. 封裝信息

?48引腳VQFN?：7mm×7mm尺寸，5.05mm×5.05mm裸露焊盤
?工作溫度?：
- 商業級：0°C至+70°C
- 工業級：-40°C至+105°C

應用場景

LAN8840特別適用于以下應用：

?工業控制系統?：憑借-40°C至+105°C工作范圍
? 網絡存儲設備(NAS) ?：高吞吐量千兆性能
?SOHO/SMB路由器?：節能特性延長設備壽命
?IPTV和機頂盒?：精確時間協議支持媒體同步
?游戲主機?：低延遲網絡連接
