陶瓷管殼制造工藝中的缺陷主要源于材料特性和工藝控制的復雜性。在原材料階段，氧化鋁或氮化鋁粉體的粒徑分布不均會導致燒結體密度差異，形成顯微裂紋或孔隙；而金屬化層與陶瓷基體的熱膨脹系數失配，則會在高溫循環中引發界面剝離。

生產流程中的關鍵缺陷包括：流延成型時產生的厚度不均或氣泡缺陷，將直接影響后續光刻精度；高溫?zé)Y(jié)過程中溫度梯度控制不當，可能造成變形或晶粒異常長大；金屬化工藝若存在鍍層厚度波動或氧化污染，會導致焊接強度下降。這些缺陷在微觀尺度上相互作用，最終表現為管殼的氣密性失效、引腳斷裂或信號干擾等宏觀問題，成為制約半導體器件可靠性的主要瓶頸。

針對陶瓷管殼制造中的工藝缺陷，可采取以下系統性改進策略：

01原材料優化

采用高純度、窄粒徑分布的氧化鋁/氮化鋁粉體，通過噴霧造粒工藝改善流動性，減少燒結體密度不均；

開發低熱膨脹系數的金屬化漿料（如鎢錳體系），通過梯度過渡層設計緩解界面應力。

02工藝參數精準控制

流延成型階段引入在線厚度檢測與閉環控制系統，消除氣泡缺陷；

燒結環節采用多溫區精確控溫（±5℃）及慢速降溫程序，抑制晶粒異常生長。

03缺陷檢測技術升級

應用X射線斷層掃描（CT）和超聲波顯微成像，實現內部裂紋的亞微米級識別；

開發基于機器視覺的表面缺陷自動分選系統，提升檢測效率至99.5%以上。

04過程監控強化

在金屬化工藝中植入原位氧含量傳感器，防止鍍層氧化；

建立關鍵參數（如燒結收縮率、金屬化結合力）的SPC統計過程控制體系。

通過上述措施，可顯著降低陶瓷管殼的缺陷率。某封裝廠實施類似方案后，氣密性不良率從0.8%降至0.15%，引腳斷裂投訴減少60%，驗證了系統性改進的有效性。

案例分享：

陶瓷管殼的產品在實際使用過程中出現了時好時壞的問題，通過IV的分析可以測量到VCC-GND偶爾出現open；

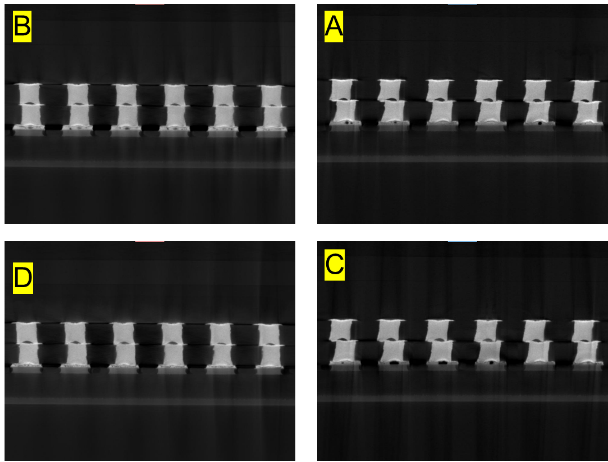

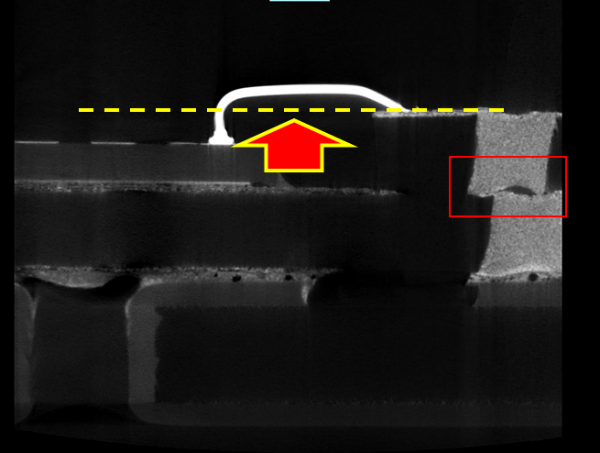

對失效的pin進行CT掃描，發現陶瓷管殼的印刷錯位，錯位會導致電路的過孔接觸面積變小，改變的陶瓷電氣特性，使得芯片的輸入和輸出狀態也會發生改變；過孔的填充是否飽滿也會導致上下層的接觸是否正常。
