該DRV8316為驅動 12V 和 24V 無刷直流電機的客戶提供單芯片功率級解決方案。該DRV8316集成了三個1/2-H電橋，具有40 V的絕對最大能力和95mOhms（高側加低側）的極低RDS（ON），以實現高功率驅動能力。使用集成電流檢測功能檢測電流，無需外部檢測電阻。可調降壓穩壓器和LDO的電源管理功能為器件生成必要的電壓軌，并可用于為外部電路供電。

DRV8316實現了 6x 或 3x PWM 控制方案，可用于使用外部微控制器實現有傳感器或無傳感器磁場定向控制 （FOC）、正弦控制或梯形控制。該DRV8316能夠驅動高達 200 kHz 的 PWM 頻率?？刂品桨缚赏ㄟ^硬件引腳或寄存器設置進行高度配置，范圍從電機電流限制行為到故障響應。
*附件：drv8316.pdf

每個輸出驅動通道由配置為半橋配置的N溝道功率MOSFET組成。支持各種PWM控制模式，可與可由30 mA、3.3 V內部穩壓器（AVDD）供電的控制電路進行簡單接口。DRV8316R/T 還支持降壓穩壓器，該穩壓器可通過可編程穩壓電源支持 200 mA。該器件支持200kHz的最大PWM頻率。

DRV8316中集成了大量保護功能，旨在保護設備、電機和系統免受故障事件的影響。

特性

• 三相BLDC電機驅動器
• 4.5V 至 35V 工作電壓（最大 40V 絕對值）
• 高輸出電流能力：8A 峰值
• 低 MOSFET 導通電阻
  • 95 mΩ R DS（開） （HS + LS） 在 T 處 一個 = 25°C
• 低功耗睡眠模式
  • 1.5μA（V時） 虛擬機 = 24伏，T 一個 = 25°C
• 多種控制接口選項
  • 6 個 PWM 控制接口
  • 3 個 PWM 控制接口
  • 6 個 PWM 控制接口，具有逐周期電流限制
  • 3 個 PWM 控制接口，具有逐周期電流限制
• 無需外部電流檢測電阻，內置電流檢測
• 靈活的設備配置選項
  • DRV8316R：用于器件配置和故障狀態的 5 MHz 16 位 SPI 接口
  • DRV8316T：基于硬件引腳的配置
• 支持 1.8V、3.3V 和 5V 邏輯輸入
• 內置 3.3V （5%）、30mA LDO 穩壓器
• 內置3.3V/5V、200mA降壓穩壓器
• 延遲補償可減少占空比失真
• 集成保護功能套件
  • 電源欠壓鎖定 （UVLO）
  • 電荷泵欠壓 （CPUV）
  • 過流保護 （OCP）
  • 熱警告和關斷 （OTW/OTSD）
  • 故障狀態指示引腳 （nFAULT）
  • 通過 SPI 接口進行可選故障診斷

參數

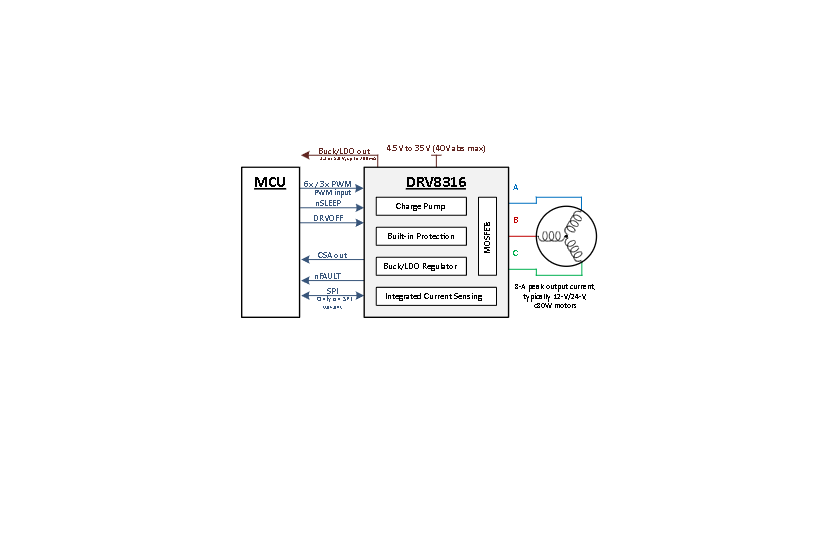

方框圖

?1. 核心特性?

• ?集成設計?：集成功率MOSFET（95mΩ RDS(ON)）、柵極驅動器、電荷泵、電流檢測放大器及3.3V/5V降壓穩壓器，支持4.5V至35V寬電壓輸入（峰值40V）。
• ?控制模式?：支持6x/3x PWM控制接口，可選帶逐周期電流限制功能，兼容無傳感器/有傳感器FOC、正弦或梯形控制。
• ?高效能?：8A峰值輸出電流，200kHz PWM頻率，內置低功耗睡眠模式（1.5μA @24V）。

?2. 關鍵功能模塊?

• ?電流檢測?：集成三路雙向電流檢測放大器，無需外部分流電阻，增益可編程（0.15~1.2V/A）。
• ?保護機制?：
  • 電源欠壓鎖定（UVLO）、電荷泵欠壓（CPUV）、過流保護（OCP）。
  • 熱警告（OTW）及關斷（OTSD），故障指示引腳（nFAULT）。
• ?電源管理?：內置3.3V LDO（30mA）和可調降壓穩壓器（200mA），支持電感或電阻模式配置。

?3. 應用場景?

• 適用于CPAP呼吸機、BLDC電機模塊、打印機、云臺相機、HVAC電機及家用電器等。

?4. 封裝與版本?

• ?封裝?：40引腳VQFN（7mm×5mm），帶散熱焊盤。
• ?型號差異?：
  • ?DRV8316R?：支持SPI接口配置。
  • ?DRV8316T?：硬件引腳配置，無SPI。

?5. 設計支持?

• 提供布局指南、典型應用電路及熱管理建議，強調低寄生電感布局和散熱優化。
