DRV8316C集成了三個 H 橋，具有 40 V 絕對最大能力和極低的 R DS（開） 95 mΩ（高側 + 低側），可為 12V/24V 無刷直流電機提供高功率驅動能力。DRV8316C提供集成電流檢測，無需外部檢測電阻。DRV8316C集成了電源管理電路，包括電壓可調降壓穩壓器（3.3 V / 5 V，200 mA）和 LDO（3.3 V / 30 mA），可用于為外部電路供電。
*附件：drv8316c.pdf

DRV8316C提供可配置的 6x 或 3x PWM 控制方案，可用于使用外部微控制器實現有傳感器或無傳感器磁場定向控制 （FOC）、正弦控制或梯形控制。DRV8316C能夠驅動高達 200 kHz 的 PWM 頻率。DRV8316C可通過SPI（DRV8316CR）或引腳（DRV8316CT）-PWM模式進行高度配置。壓擺率、OCP 電平、電流檢測增益是一些可配置的功能。

DRV8316C中集成了許多保護功能，包括電源欠壓鎖定 （UVLO）、過壓保護 （OVP）、電荷泵欠壓 （CPUV）、過流保護 （OCP）、過溫警告 （OTW） 和過溫關斷 （OTSD），以保護器件、電機和系統免受故障事件的影響。故障情況由nFAULT引腳指示。

特性

• 三相BLDC電機驅動器
  • 逐周期電流限制以限制相電流
  • 支持高達 200kHz 的 PWM 頻率
  • 主動消磁以減少功率損耗
• 4.5V 至 35V 工作電壓（最大 40V 絕對值）
• 高輸出電流能力：8A 峰值
• 低 MOSFET 導通電阻
  • 95 mΩ R DS（開） （HS + LS） 在 T 處 一個 = 25°C
• 低功耗睡眠模式
  • 1.5μA（V時） 虛擬機 = 24伏，T 一個 = 25°C
• 多種控制接口選項
  • 6 個 PWM 控制接口
  • 3 個 PWM 控制接口
  • 6 個 PWM 控制接口，具有逐周期電流限制
  • 3 個 PWM 控制接口，具有逐周期電流限制
• 無需外部電流檢測電阻，內置電流檢測
• 靈活的設備配置選項
  • DRV8316CR：用于器件配置和故障狀態的 5 MHz 16 位 SPI 接口
  • DRV8316CT：基于硬件引腳的配置
• 支持 1.8V、3.3V 和 5V 邏輯輸入
• 內置 3.3V （5%）、30mA LDO 穩壓器
• 內置3.3V/5V、200mA降壓穩壓器
• 內置 3.3V、30mA LDO
• 延遲補償可減少占空比失真
• 集成保護功能套件
  • 電源欠壓鎖定 （UVLO）
  • 電荷泵欠壓 （CPUV）
  • 過流保護 （OCP）
  • 熱警告和關斷 （OTW/OTSD）
  • 故障狀態指示引腳 （nFAULT）
  • 通過 SPI 接口進行可選故障診斷

參數

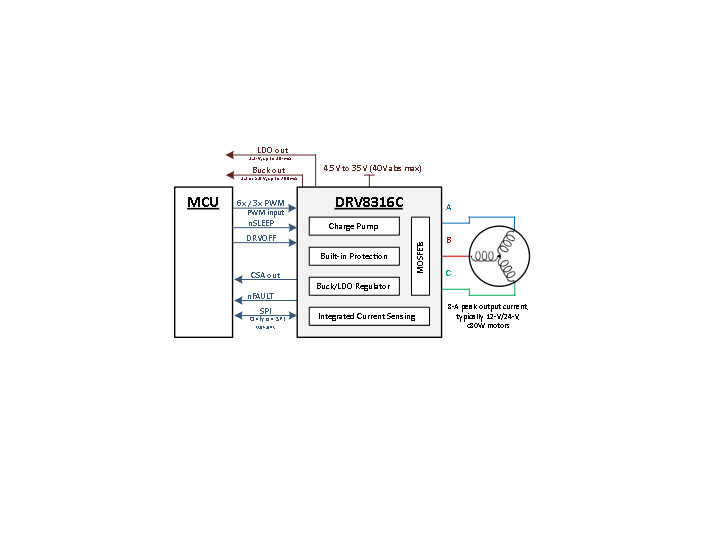

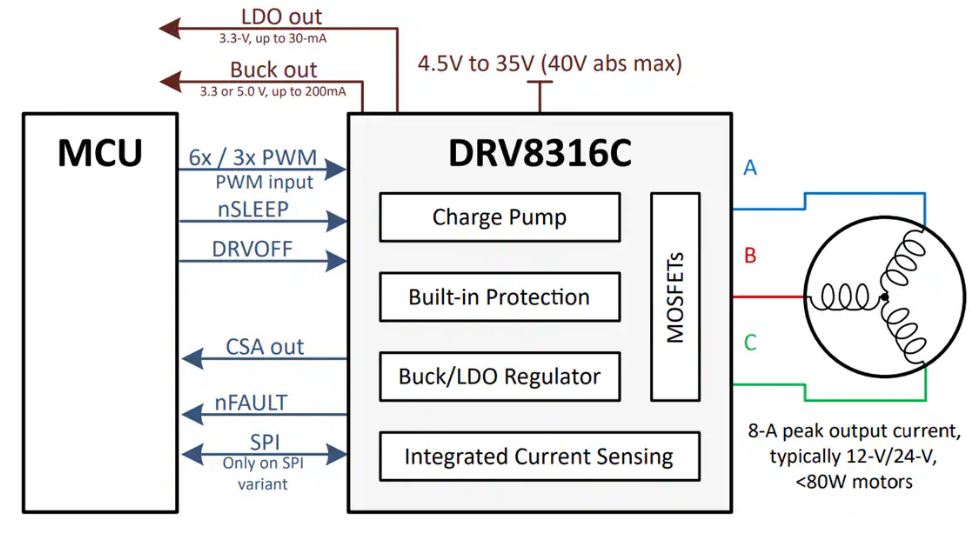

方框圖

?1. 產品概述?

DRV8316C是德州儀器（TI）推出的三相無刷直流（BLDC）電機驅動器，集成MOSFET和智能控制功能，核心特性包括：

• ?寬電壓范圍?：4.5V至35V工作電壓（絕對最大值40V），支持12V/24V電機驅動。
• ?高電流輸出?：峰值電流8A，低MOSFET導通電阻（95mΩ HS+LS @25°C）。
• ?集成電源管理?：內置3.3V/5V可調降壓穩壓器（200mA）和3.3V LDO（30mA），可為外部電路供電。
• ?控制接口?：支持SPI（DRV8316CR）或硬件引腳（DRV8316CT）配置，靈活適配不同MCU方案。

?2. 關鍵特性?

• ?電流檢測?：無需外部分流電阻，內置高精度電流檢測（支持PWM模式下的逐周期限流）。
• ?控制模式?：
  • 6x/3x PWM接口，支持有感/無感FOC、正弦或梯形控制。
  • 高達200kHz PWM頻率，適用于高速電機控制。
• ?靜音與能效?：主動退磁技術降低功耗，可配置的壓擺率控制減少EMI。
• ?保護功能?：
  • 欠壓鎖定（UVLO）、過流保護（OCP）、過熱警告/關斷（OTW/OTSD）。
  • 故障指示引腳（nFAULT）和SPI診斷（僅SPI型號）。

?3. 應用領域?

• ?醫療設備?：CPAP呼吸機、手術器械。
• ?工業自動化?：機器人、HVAC電機、工廠自動化模塊。
• ?消費電子?：打印機、相機云臺、家用電器。

?4. 技術細節?

• ?封裝與引腳?：
  • 40引腳VQFN（7mm×5mm），帶散熱焊盤。
  • 關鍵引腳：VM（電源輸入）、OUTA/B/C（三相輸出）、nSLEEP（低功耗模式控制）。
• ?配置選項?：
  • ? SPI型號（DRV8316CR） ?：通過寄存器配置PWM模式、壓擺率、OCP閾值等。
  • ? 硬件型號（DRV8316CT） ?：通過外部電阻設置引腳電平配置參數。

?5. 典型應用設計?

• ?電源設計?：VM引腳需并聯0.1μF陶瓷電容和 bulk電容（耐壓≥2倍工作電壓）。
• ?布局建議?：
  • 分離模擬地（AGND）與功率地（PGND），減少噪聲干擾。
  • 電荷泵電容（CPH-CPL：47nF）和Buck電感需靠近器件放置。
