在工業現場，設備多、協議雜、系統分散是常態。但自從有了Node-RED，工程師只需“拖一拖”“連一連”，就能讓 PLC、傳感器、數據庫與云端高效互通。

今天，深圳市鋇錸技術有限公司帶你系統了解Node-RED 在工業領域最常用、最實用的節點庫與應用方式

一、Modbus 節點：工業通信的基礎語言

節點庫：node-red-contrib-modbus支持Modbus RTU / TCP / ASCII三種模式，是最常用的工業通信節點。

應用場景

電表、電能分析儀、溫控器、傳感器等設備的數據采集

多通道 RS-485 接入

與 PLC、繼電器模塊進行雙向控制

搭配建議結合Function + InfluxDB節點實現寄存器解析與數據落盤。鋇錸ARMxy系列工業計算機內置 RS485 接口，可直接運行此節點，實現快速部署。

二、PLC 節點：打通各大品牌設備

Node-RED 幾乎覆蓋所有主流 PLC 通信協議，讓異構設備輕松互聯。

應用實例在鋇錸 ARMxy 平臺中，這些節點可實現PLC 數據采集 → 邊緣計算 → 云端上報，實現完整閉環。

三、OPC UA / DA 節點：工業互聯的“數據橋梁”

節點庫：

node-red-contrib-opcua（OPC UA Server/Client）

node-red-contrib-opc-da（OPC DA 舊版接口）

功能說明

OPC UA 是現代工業通信的“統一接口”，支持建模、訂閱、加密認證，可在不同廠家設備與上位系統之間實現無縫通信。

典型應用

從西門子、三菱等 PLC 采集實時數據并發布為 OPC UA Server

與 SCADA 系統或 MES 平臺進行數據交互

將鋇錸 BL450 邊緣控制器采集的數據通過 OPC UA 安全上傳至云端

應用亮點鋇錸 BL410、BE116 等系列網關均內置 OPC UA 協議棧，可在 Node-RED 中直接啟用 Server 或 Client 節點，實現云邊一體化。

四、樓宇與能源節點：智能管理一體化

鋇錸ARMxy系列通過 M-Bus + Modbus + CAN 三協議節點實現能源系統集中監測。

五、數據庫與緩存節點

與dashboard節點組合，可快速生成實時趨勢曲線與數據看板。

六、消息與告警節點

例如：當 PLC 通信中斷或溫度超限時，Node-RED 自動推送告警至 微信/釘釘 群。

七、網絡與云平臺節點

鋇錸 BL450 可作為 MQTT Broker 和 Modbus Client 雙角色運行，實現數據匯聚與分發。

八、可視化與控制節點八、可視化與控制節點

node-red-dashboard：經典可視化界面，提供曲線、儀表、開關等控件。

@flowfuse/node-red-dashboard：新版儀表板，支持自定義組件與響應式布局。

node-red:exec：執行 Linux 指令，控制 GPIO 或腳本。

node-red-contrib-pid：PID 控制器節點，適用于溫控、閥門、流量閉環控制。

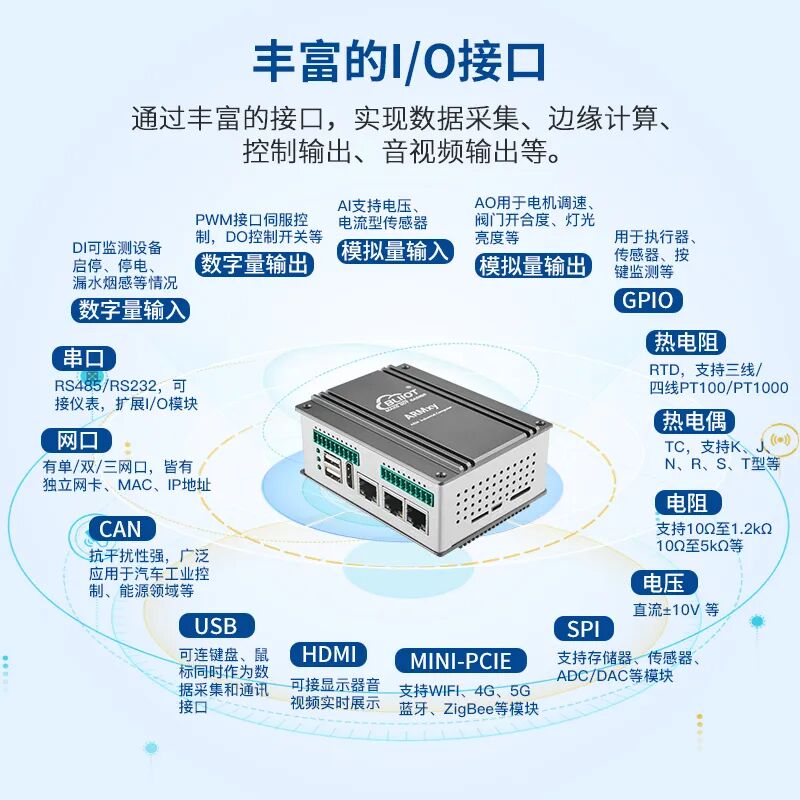

鋇錸 ARMxy 系列支持本地 Dashboard 可視化界面，工程師可直接在瀏覽器中監控實時數據與控制邏輯。

Node-RED 的強大之處在于：協議全覆蓋—— Modbus、PLC、OPC UA、MQTT、BACnet、CAN 等邏輯可編排—— 拖拽即可實現復雜控制可視化一體化—— Dashboard 實時監控云邊無縫連接—— 支持主流云平臺接入

深圳市鋇錸技術有限公司ARMxy 全系產品內置 Node-RED 平臺，支持從現場采集 → 邊緣計算 → 云端上傳 → 可視化監控的完整流程，助力客戶快速構建工業 IoT 系統，實現數據互聯與智能化升級。讓工業更智能，讓控制更簡單。
