在工業現場，我們經常會遇到這樣的需求：

設備越來越多，協議五花八門

既要本地實時控制，又想要直觀的可視化界面

不想上復雜的上位機，也不希望被傳統 SCADA 深度綁定

項目周期短、需求改動頻繁，開發成本要可控

有沒有一種方案，既穩、又靈活，還能真正跑在現場？

ARMxy + Node-RED + FUXA，正是在這種背景下，被越來越多工程師選中的組合。

系統拓?fù)鋱D

今天給大家演示下，ARMxy 系列邊緣網關上實現 Node-RED 與 FUXA 的 OPC UA 通信

一、安裝節點

二、服務器Sever：

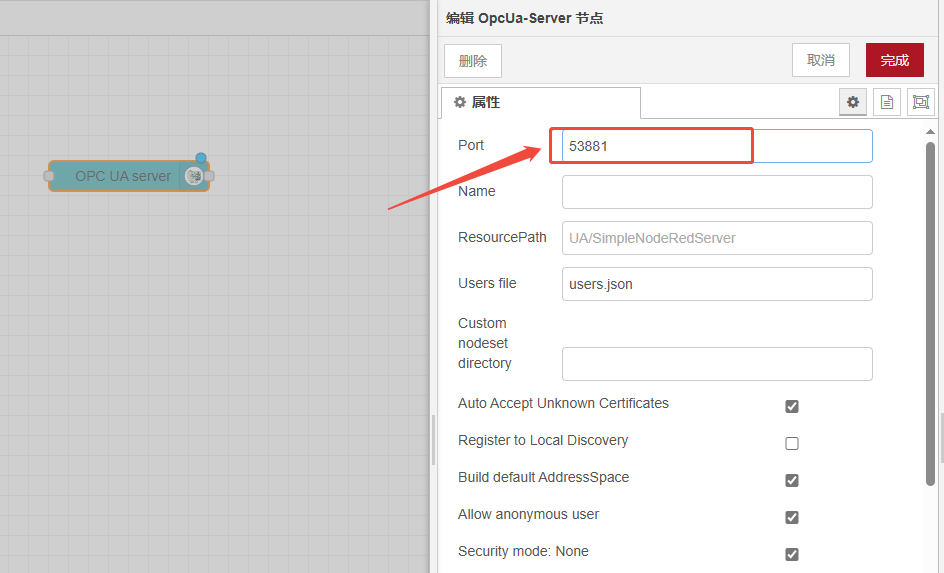

1.配置OPC UA Server節點

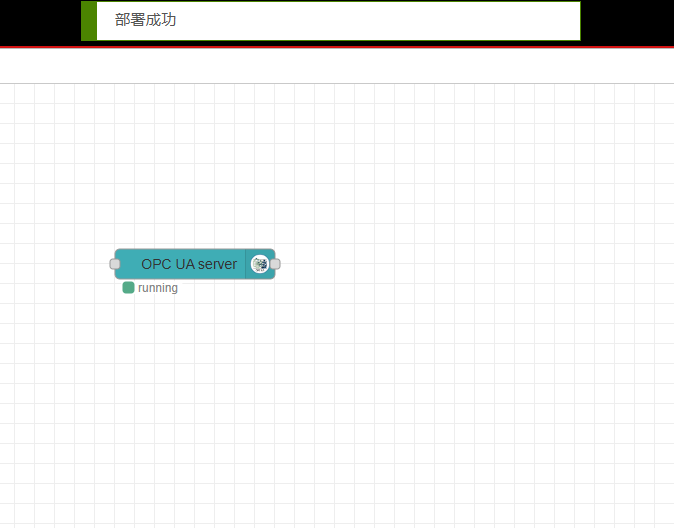

若端口重復則換一個，部署成功如下圖：

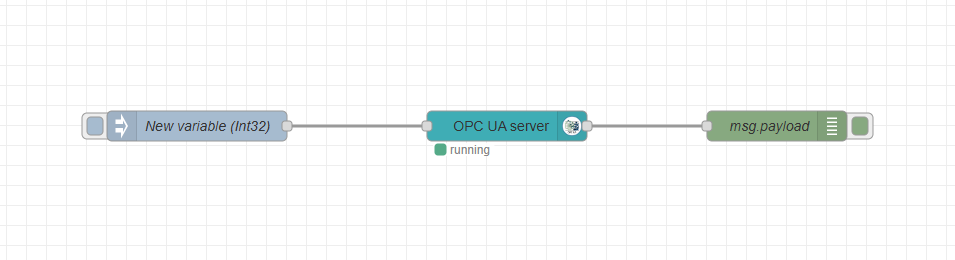

2.拖拽Inject、debug節點，進行節點配置，將節點連接。

三、客戶端Client

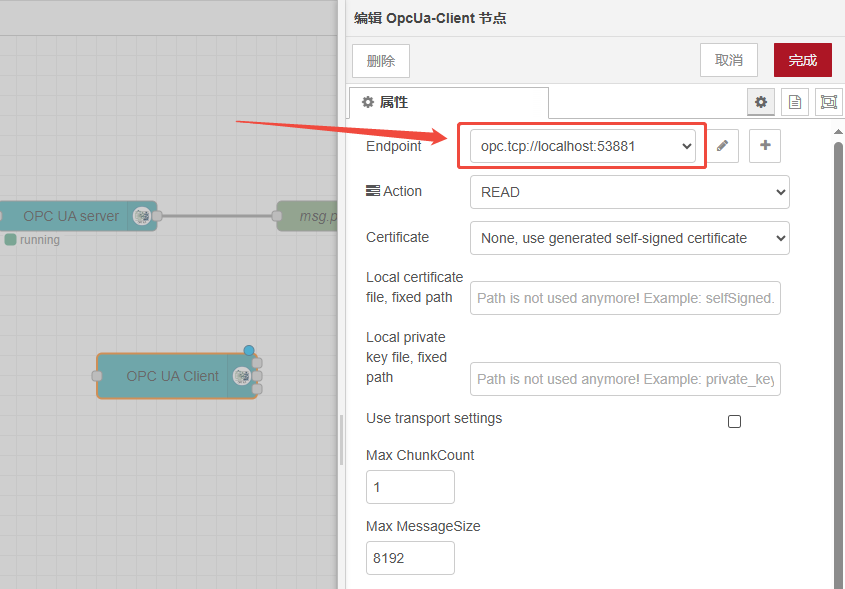

1.配置OPC UA Client節點

拖拽Client節點并配置

注意端口要和Server一致。

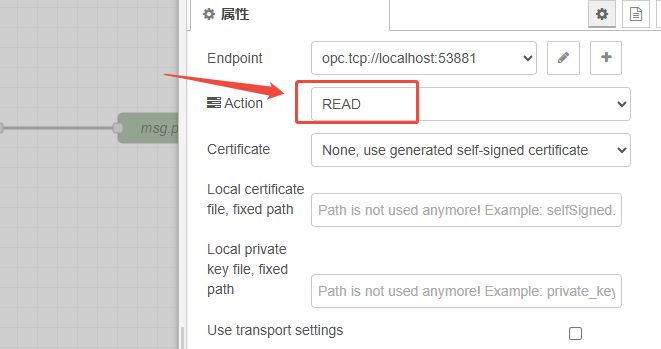

這里選READ讀取

2.拖拽Inject、debug節點配置連接

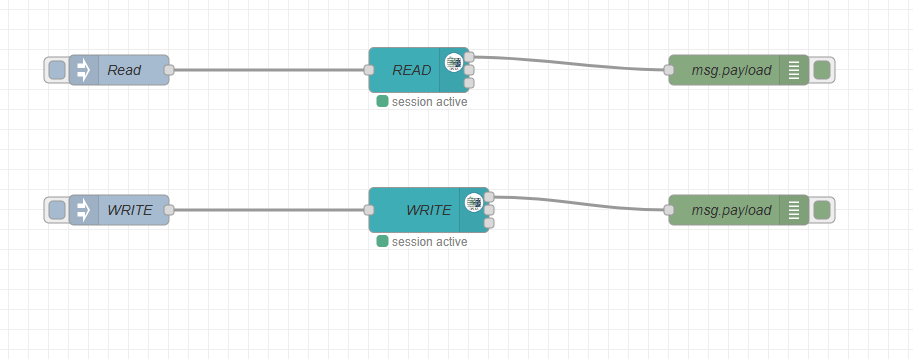

3.根據READ的步驟配置WRITE節點

4.將節點流注入Server、Client

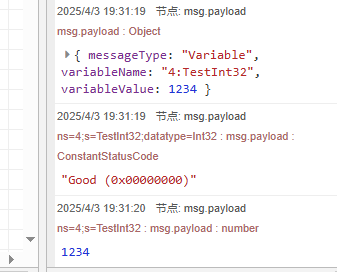

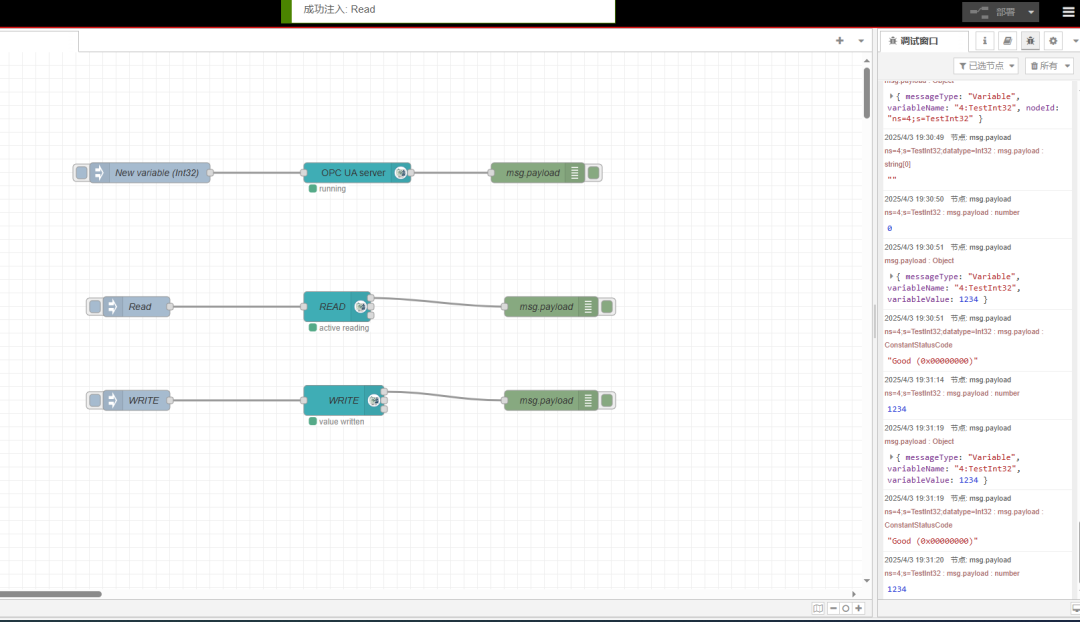

右下角顯示結果

四、配置FUXA連接環境

1.因為FUXA的IP和設備IP不在同一頻段，所以先做端口映射

內部端口要與Server端口一致。

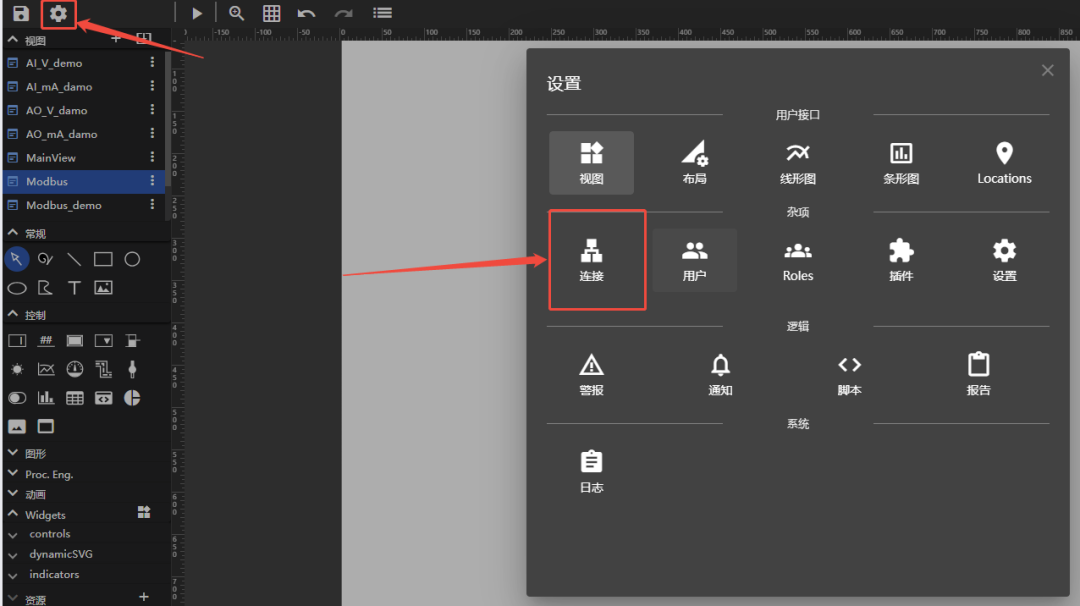

2.打開FUXA，點擊左上角設置，點開連接

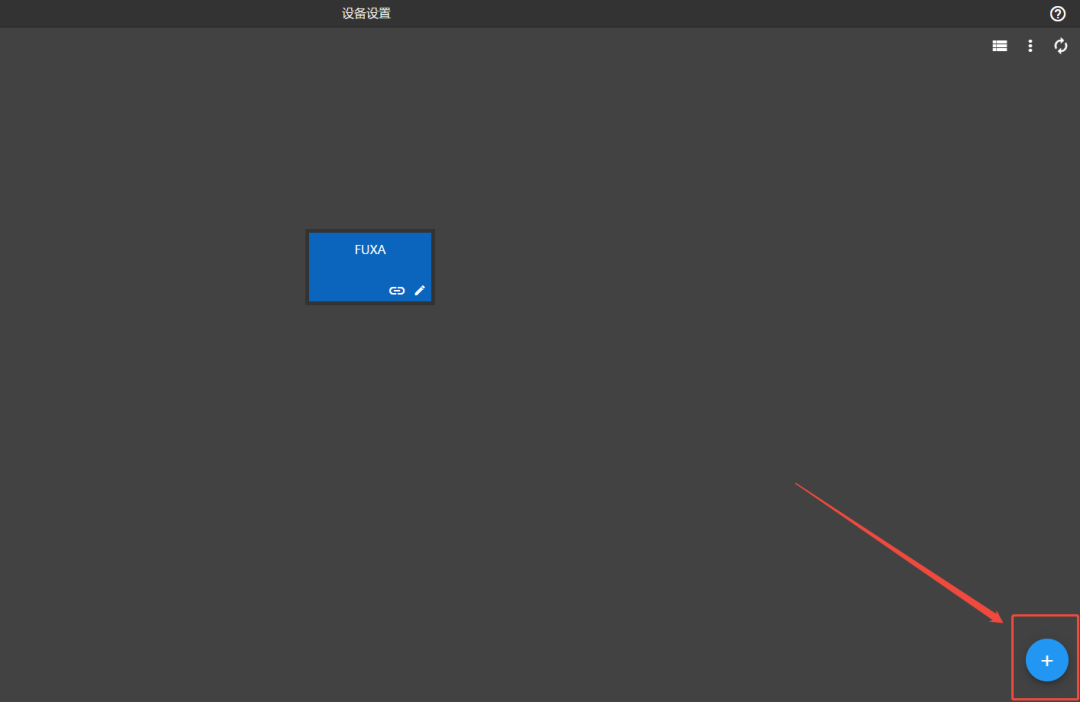

右下角添加設備

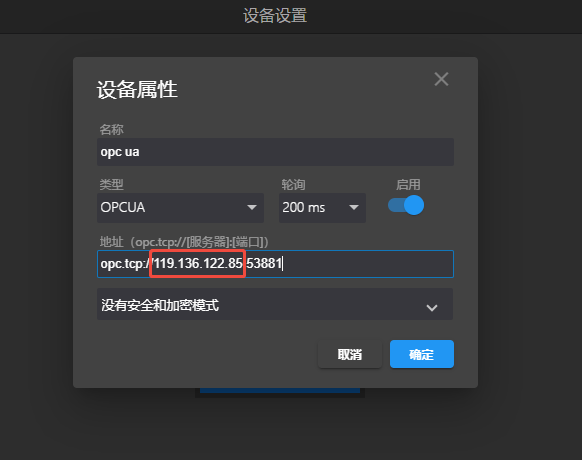

3.OPC UA連接配置

注意這里服務器地址填之前映射的端口地址，我這里是119.136.122.85

等待一會，顯示綠燈則連接成功

4.接下來點擊下面的鏈接設置，點擊＋號

5.找到Node-RED上Server配置的數據節點，勾選連接并確定

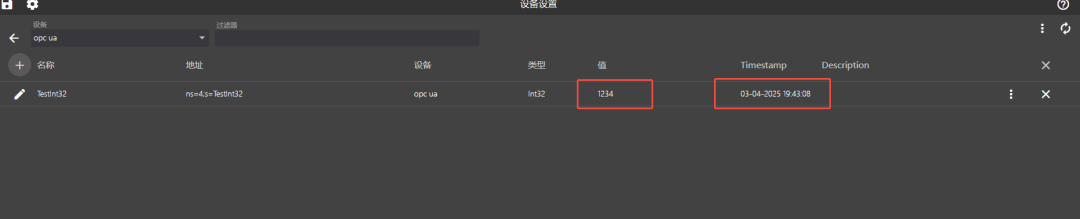

這樣就可以看到我們寫入的值和更改的時間了

五、顯示在FUXA可視化界面上

1.點擊左下角編輯器

2.文本配置

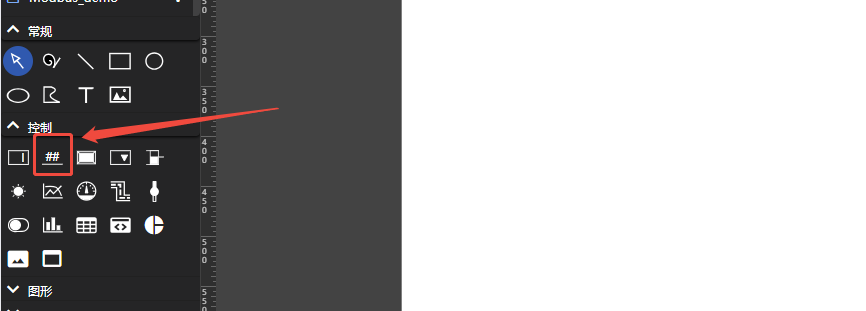

將文本圖標拖拽出來

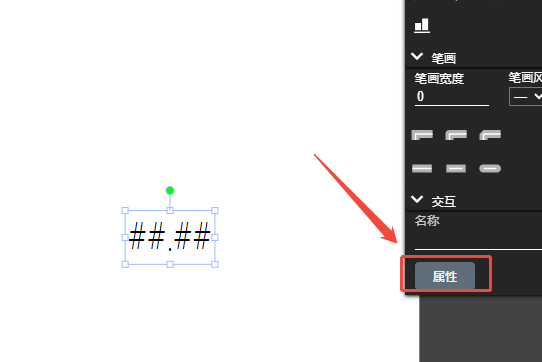

點擊該圖標，點擊屬性

點擊值的標簽

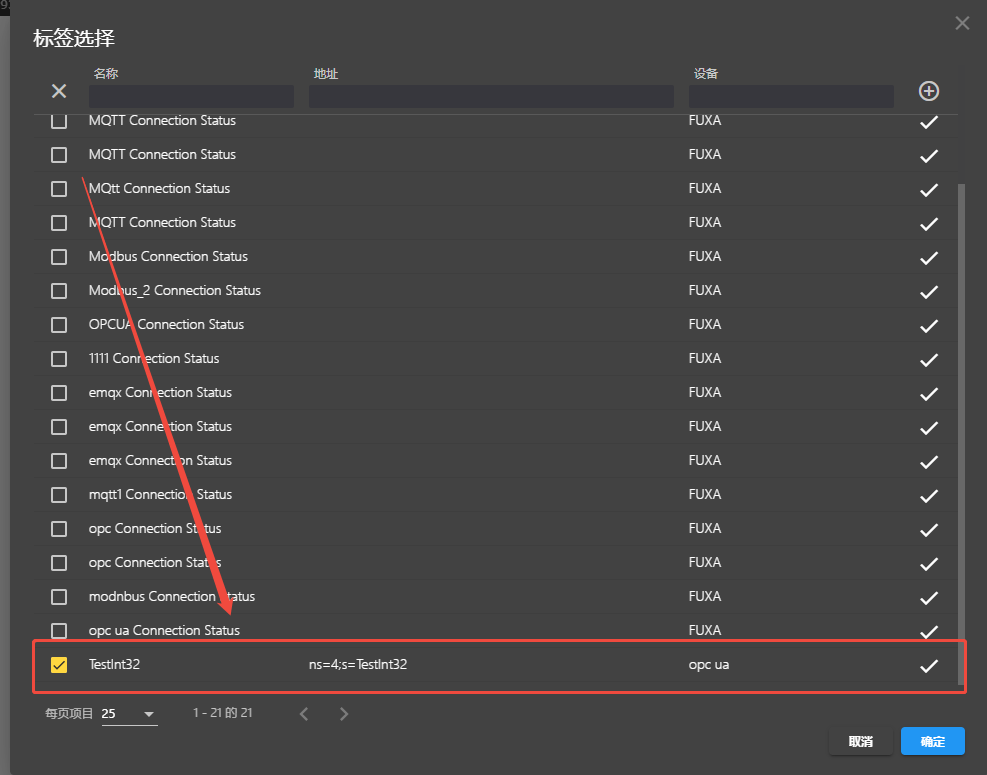

找到我們的標簽勾選并確定

3.可視化界面顯示

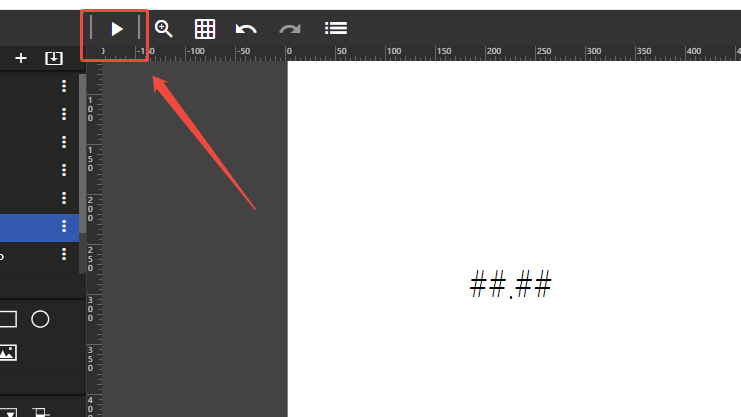

點擊左上角運行

界面顯示

這樣，就完成了Node-red通過OPC UA連接FUXA并將數據發送到FUXA進行界面數據可視化，界面可隨需求自行DIY。
