Microchip Technology PIC16F18015/25/44/45 MCU具有數字和模擬外設，適用于對成本敏感的傳感器和實時控制應用。該系列產品有8至20引腳封裝，存儲器范圍為7KB至14KB。該器件的速度高達32MHz。該系列包括10位ADCC、自動CVD技術、8位DAC模塊以及更多波形控制和通信外設。

數據手冊：*附件：Microchip Technology PIC16F18015，25，44，45 MCU數據手冊.pdf

特性

• C編譯器優化RISC架構 運行速度
  • 直流至32MHz時鐘輸入
  • 最小指令時間：125ns
• 16級深度硬件堆棧
• 小電流上電復位 (POR)
• 可配置上電延時定時器 (PWRT)
• 欠壓復位 (BOR)
• 看門狗定時器 (WDT)

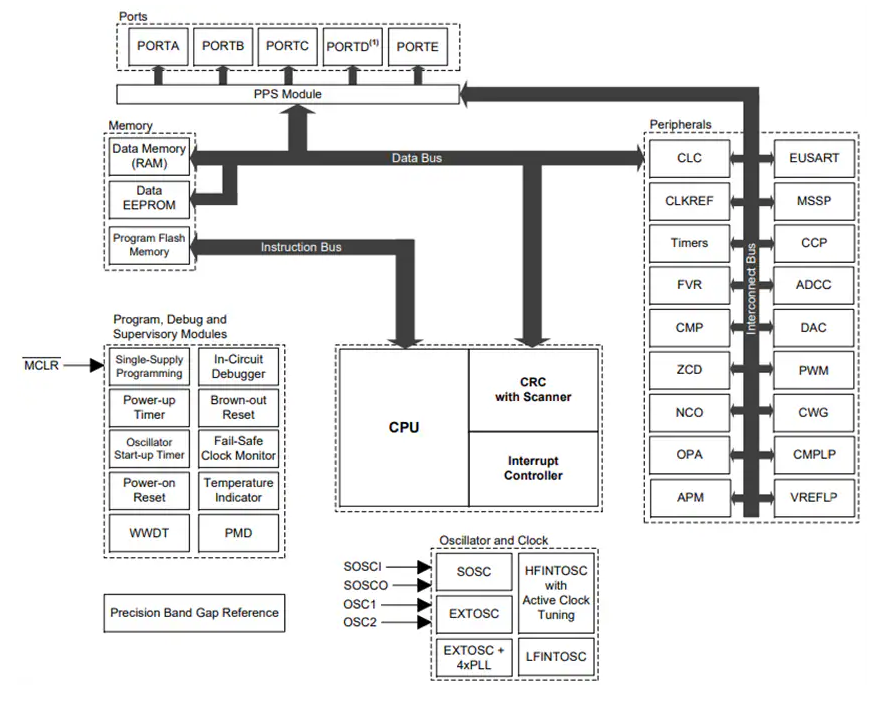

方框圖

PIC16F18015/25/44/45：面向傳感器與實時控制的高集成度8位微控制器

引言

Microchip Technology 推出的 PIC16F18015/25/44/45 系列微控制器，是基于增強型中檔8位RISC架構的高性能、低功耗芯片。該系列器件具備豐富的外設資源和靈活的存儲結構，特別適用于成本敏感的傳感器應用、實時控制系統以及需要高精度模擬信號處理的場景。

核心特性概覽

高性能CPU架構

• 增強型中檔8位RISC核心 ，支持50條指令
• 16級硬件堆棧 ，支持溢出與下溢復位
• 自動中斷上下文保存 ，減少中斷響應時間
• 兩個16位文件選擇寄存器（FSR） ，支持線性數據訪問

存儲器結構

• 程序存儲器 ：3.5 KB 至 28 KB Flash
• 數據存儲器 ：最多 2 KB SRAM
• EEPROM ：最多 256 字節
• 存儲器分區 ：支持應用塊、引導塊、存儲區閃存（SAF）的靈活配置

工作特性

• 寬電壓范圍 ：1.8V 至 5.5V
• 工業級溫度范圍 ：-40°C 至 85°C（擴展型可達125°C）
• 多種低功耗模式 ，睡眠電流可低至 600 nA

豐富的外設資源

數字外設

• 多個定時器 ：包括TMR0（8/16位）、TMR1/3（16位帶門控）、TMR2/4/6（8位帶HLT）
• PWM模塊 ：最多5路10位PWM輸出
• 互補波形發生器（CWG） ：支持死區控制與故障保護
• 可配置邏輯單元（CLC） ：4組，支持組合與時序邏輯
• 通信接口 ：EUSART、MSSP（SPI/I2C）

模擬外設

• 10位ADCC（帶計算功能） ：最多35路外部通道，支持在睡眠模式下運行
• 8位DAC ：可用于模擬輸出或內部參考
• 比較器（CMP） 、零交叉檢測（ZCD）
• 固定電壓參考（FVR） ：提供1.024V、2.048V、4.096V輸出
• 電荷泵模塊 ：提升低電壓下的模擬精度

靈活的時鐘系統

PIC16F180系列支持多種時鐘源，包括：

• 外部時鐘（EC）
• 內部高頻振蕩器（HFINTOSC） ：1 MHz 至 32 MHz，可軟件調節
• 內部低頻振蕩器（LFINTOSC） ：31 kHz
• 次級振蕩器（SOSC） ：適用于32.768 kHz晶振

此外，主動時鐘調諧（ACT） 功能可利用外部32.768 kHz晶振自動校準HFINTOSC，確保頻率精度優于±1%。

開發與調試支持

• ICSP? 接口 ：支持兩線制在線串行編程
• 在線調試（ICD） ：支持三個斷點
• 外設引腳選擇（PPS） ：允許數字功能在引腳間靈活映射
• 豐富的寄存器結構與位命名規范 ，便于C語言與匯編編程

典型應用場景

• 電容式觸摸感應
• 傳感器信號調理與采集
• 電機控制與驅動
• 電源管理與電池供電系統
• 工業控制與自動化
