Microchip Technology PIC16F18013/14/23/24全功能8/14引腳微控制器 (MCU) 具有一整套數字和模擬外設，可實現成本敏感型傳感器和實時控制應用。該產品系列采用8引腳至44引腳封裝，內存范圍為3.5KB至28KB，速度高達32MHz。PIC16F18013/14/23/24 MCU包括一個具有計算功能的10位模數轉換器 (ADCC)、用于高級電容式觸摸感應的自動電容分壓器 (CVD) 技術、一個8位數模轉換器 (DAC) 模塊以及許多波形控制和通信外設。這些小尺寸、功能豐富的器件非常適合用于低成本傳感器和控制應用。

數據手冊：*附件：Microchip Technology PIC16F18013，14，23，24全功能8，14引腳MCU數據手冊.pdf

特性

內核
- C編譯器優化RISC架構
- 運行速度
  - 直流至32MHz時鐘輸入操作速度
  - 最小指令時間：125ns
- 16級深度硬件堆棧
- 小電流上電復位 (POR)
- 可配置上電延時定時器 (PWRT)
- 欠壓復位 (BOR)
- 看門狗定時器 (WDT)
存儲器
- 高達28KB程序閃存
- 高達2 KB數據SRAM存儲器
- 高達256字節數據EEPROM存儲器
- 內存訪問分區 (MAP)，程序閃存分為：
  - 應用方框
  - 啟動塊
  - 存儲區域閃存 (SAF) 塊
- 可編程代碼和寫保護
- 器件信息區 (DIA) 存儲
  - 固定參考電壓 (FVR) 測量數據
  - Microchip唯一標識符 (MUI)
- 器件特性信息 (DCI) 存儲
  - 編程/擦除行尺寸
  - 引腳數詳情
- 直接、間接和相對尋址模式
工作電壓范圍：1.8 V至5.5 V
工作溫度范圍
- -40 °C至+85 °C - 工業級
- -40 °C至+125 °C（擴展）
節能功能
- 睡眠
  - 降低器件功耗
  - 在執行ADC轉換的同時降低系統電氣噪聲
- 低功率模式
  - 3V/25°C時典型睡眠電流<900nA（啟用WDT）
  - 3V/25°C時典型睡眠電流<600nA（禁用WDT）
  - 工作電流：48μA（典型值，32kHz、3V/25°C時）
  - 4MHz、5V/25°C時典型值<1mA
模擬外設
- 帶計算功能的模數轉換器 (ADCC)
  - 10位分辨率
  - 多達35個外部輸入通道
  - 4個內部輸入通道
  - 內部ADC振蕩器 (ADCRC)
  - 在睡眠模式下工作
  - 可選的自動轉換觸發器源
- 電荷泵模塊可在低電壓下提高模擬模塊的精度
- 8位數模轉換器 (DAC)
  - 可在一個I/O引腳上提供輸出
  - 與ADC和比較器的內部連接
- 一個比較器 (CMP)
  - 最多4個外部輸入
  - 可配置輸出極性
  - 通過外設引腳選擇外部輸出
- 零交叉檢測 (ZCD) 檢測引腳上的交流信號何時接地
- 2個固定電壓基準 (FVR)
  - 可選1.024 V、2.048 V和4.096 V輸出電平
  - 前房容積率內部連接至ADC
  - FVR2內部連接至比較器和DAC
數字外設
- 2個捕獲/比較/PWM (CCP) 模塊
  - 用于捕獲/比較模式的16位分辨率
  - 用于脈寬調制器 (PWM) 模式的10位分辨率
- 具有10位分辨率的3個脈寬調制器 (PWM)
- 4個可配置邏輯單元 (CLC)，集成組合和順序邏輯
- 1個可配置8/16位定時器 (TMR0)
- 2個16位定時器 (TMR1/3)，帶柵極控制
- 3個8位定時器 (TMR2/4/6)，帶硬件限制定時器 (HLT)
- 1個數控振蕩器 (NCO)
  - 生成真正的線性頻率控制和更高的頻率分辨率
  - 輸入時鐘高達64 MHz
- 多達2個增強型通用同步異步接收器發射器 (EUSART)
  - 與RS-232、RS-485和LIN兼容
  - 啟動時自動喚醒
- 多達2個主機同步串行端口 (MSSP)
  - 串行外設接口 (SPI) 模式，具有客戶端選擇同步功能
  - 集成電路總線 (I^2^C) 模式，具有7/10位尋址模式
- 外設引腳選擇 (PPS) 支持數字I/O的引腳映射
- 器件I/O端口
  - 多達35個I/O引腳
  - 1個僅輸入引腳
  - 獨立I/O方向、開漏、輸入閾值、轉換率和弱上拉控制
  - 多達25個引腳上的變化中斷 (IOC)
  - 1個外部中斷引腳
時鐘結構
- 高精度內部振蕩器塊 (HFINTOSC)
  - 可選頻率高達32 MHz
  - 校準時±2%
- 內部31kHz振蕩器 (LFINTOSC)
- 外部高頻時鐘輸入，具有2個外部時鐘 (EC) 功率模式
- 輔助振蕩器 (SOSC)
編程/調試
- 經由2個引腳實現在線串行編程? (ICSP?)
- 經由2個引腳通過3個斷點進行在線調試 (ICD)
- 片上集成調試
8引腳PDIP、8引腳SOIC、8引腳DFN、14引腳PDIP、14引腳SOIC、14引腳TSSOP和16引腳QFN封裝選項

框圖

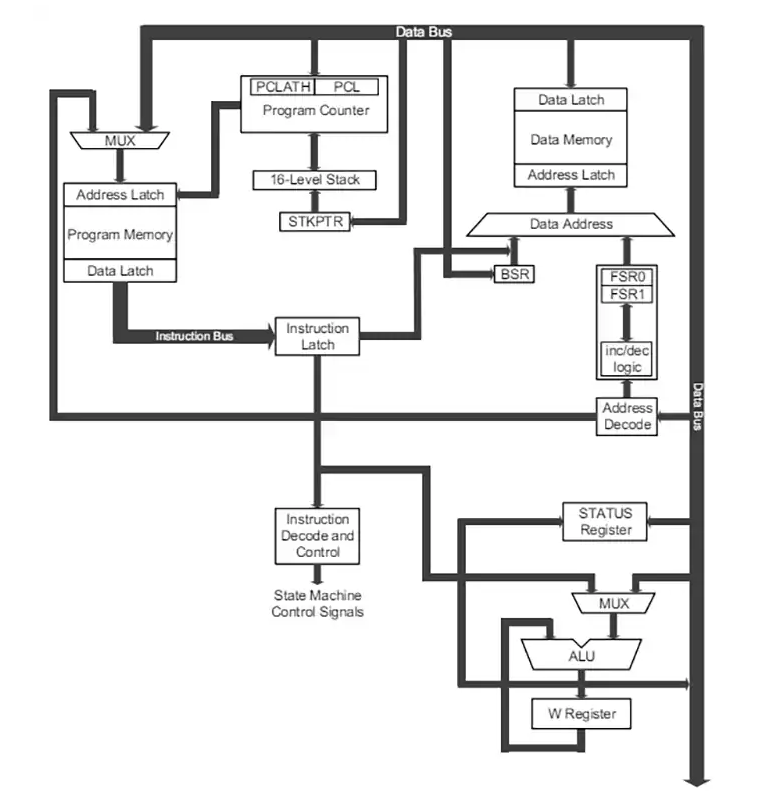

內核數據路徑圖

PIC16F18013/14/23/24微控制器技術解析與應用指南

一、產品概述

Microchip Technology公司的PIC16F18013/14/23/24系列是8位/14引腳全功能微控制器，屬于PIC16F18076產品家族。該系列專為成本敏感型傳感器和實時控制應用設計，具有豐富的外設組合和低功耗特性。

主要特性

?內核架構?：優化的RISC架構，最高32MHz時鐘輸入，125ns最小指令周期
?內存配置?：
- 程序閃存：3.5KB至7KB（不同型號）
- 數據SRAM：128-512字節
- 數據EEPROM：128字節
?工作特性?：
- 寬電壓范圍：1.8V至5.5V
- 工業級溫度范圍：-40°C至85°C
- 擴展溫度范圍：-40°C至125°C（可選）

二、關鍵外設功能

1. 模擬外設

? 10位ADC帶計算功能(ADCC) ?：
- 支持自動電容分壓器(CVD)技術，用于高級電容式觸摸傳感
- 最多35個外部輸入通道和4個內部輸入通道
- 可在睡眠模式下工作
?8位DAC模塊?：
- 輸出可用于ADC和比較器的參考
?比較器模塊?：
- 可配置輸出極性
- 通過外設引腳選擇(PPS)實現外部輸出
