Microchip Technology MCP6486/6R/6U/7/9 10MHz運算放大器采用低至1.8V的單電源供電。該放大器的靜態電流低至720μA（每個放大器最大值）。該系列運算放大器還具有±1.6mV（最大值）低輸入失調電壓，以及軌到軌輸入和輸出運行。此外，MCP6486/6R/6U/7/9單位增益穩定，增益帶寬積為10MHz（典型值）。

數據手冊：*附件：Microchip Technology MCP6486，6R，6U，7，9 10MHz運算放大器數據手冊.pdf

特性

• 低靜態電流
  • 720μA（最大值）/放大器
• 低輸入偏置電壓
  • ±1.6mV（最大值）
• 增強EMI保護
• 電源電壓范圍：1.8V至5.5V
• 增益帶寬產品：10MHz（典型值）
• 軌到軌輸入/輸出
• 單位增益穩定
• 無相位反轉
• 快速啟動時間
• 小型封裝
  • 單通道版本采用SC70-5和SOT-23-5封裝
  • 雙通道版本采用SOIC-8和MSOP-8封裝
  • 四通道版本采用SOIC-14和TSSOP-14封裝
• 擴展溫度范圍：-40°C至+125°C
• 符合AEC Q100標準

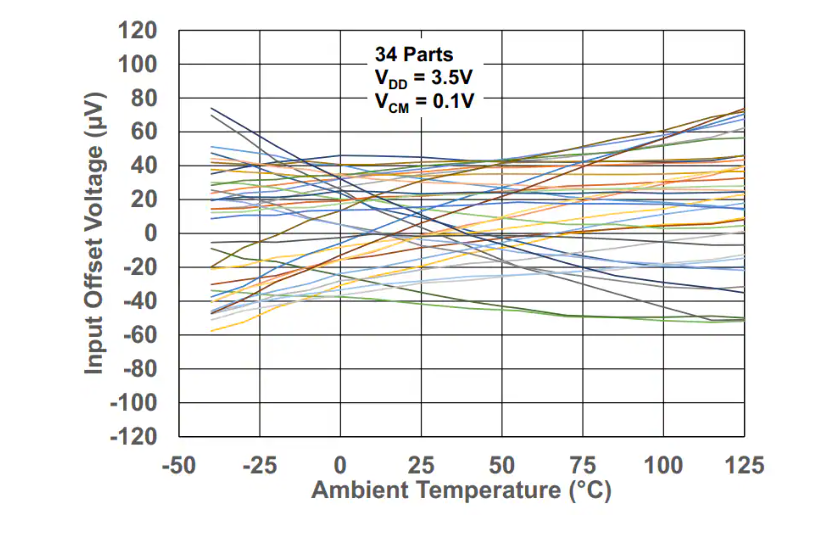

曲線圖

?MCP6486/6R/6U/7/9系列10MHz運算放大器技術解析?

?一、產品概述?

Microchip Technology的MCP6486/6R/6U/7/9是一系列低功耗、高精度運算放大器，具有10MHz增益帶寬積（GBWP）和增強的EMI濾波功能。該系列器件采用先進的CMOS工藝設計，支持1.8V至5.5V寬電源電壓范圍，適用于汽車電子、便攜設備、醫療儀器及傳感器信號調理等場景。

?關鍵特性?：

• ?低靜態電流?：720μA/放大器（最大值），適合電池供電應用。
• ?低輸入偏移電壓?：±1.6mV（最大值），提升信號精度。
• ?軌到軌輸入/輸出?：支持全電源范圍信號處理。
• ?EMI保護?：內置濾波器，降低射頻干擾敏感性。
• ?小封裝選項?：提供SC70-5、SOT-23-5（單通道）、SOIC/MSOP（雙通道）及TSSOP/SOIC（四通道）封裝。

?二、核心性能分析?

?1. 電氣特性?

• ?電源電壓范圍?：1.8V至5.5V，兼容低功耗與標準邏輯電平。
• ?輸入偏移電壓漂移?：典型值±0.6μV/°C，保證寬溫范圍（-40°C至+125°C）穩定性。
• ?開環增益?：130dB（典型值），確保高精度放大。

?2. 動態響應?

• ?增益帶寬積?：10MHz（典型值），適合中頻信號處理。
• ?壓擺率?：20V/μs（VDD=5.5V），支持快速信號切換。
• ?啟動時間?：2.3μs（典型值），快速響應上電需求。

?3. EMI抗擾度?

• ?EMIRR指標?：在2400MHz頻段可達82dB，顯著優于傳統運放，適用于無線通信環境。

三、設計注意事項?

1. ?電容性負載驅動?：
   • 需在輸出端串聯小電阻（RISO）以提升相位裕度，避免振蕩。
2. ?PCB布局優化?：
   • 敏感引腳（如輸入級）建議采用保護環設計，減少表面漏電流影響。
3. ?未使用運放配置?：
   • 雙/四通道器件中，閑置運放應配置為緩沖器或接地輸入，避免功耗浪費。

?四、選型與資源支持?

• ?封裝選擇?：
  • 單通道：SC70-5（2×2mm）、SOT-23-5。
  • 雙通道：SOIC-8、MSOP-8。
  • 四通道：TSSOP-14、SOIC-14。
• ?開發工具?：
  • Microchip提供SPICE模型、評估板（如MCP6XXX系列）及在線選型工具MAPS。
