1. 項目背景

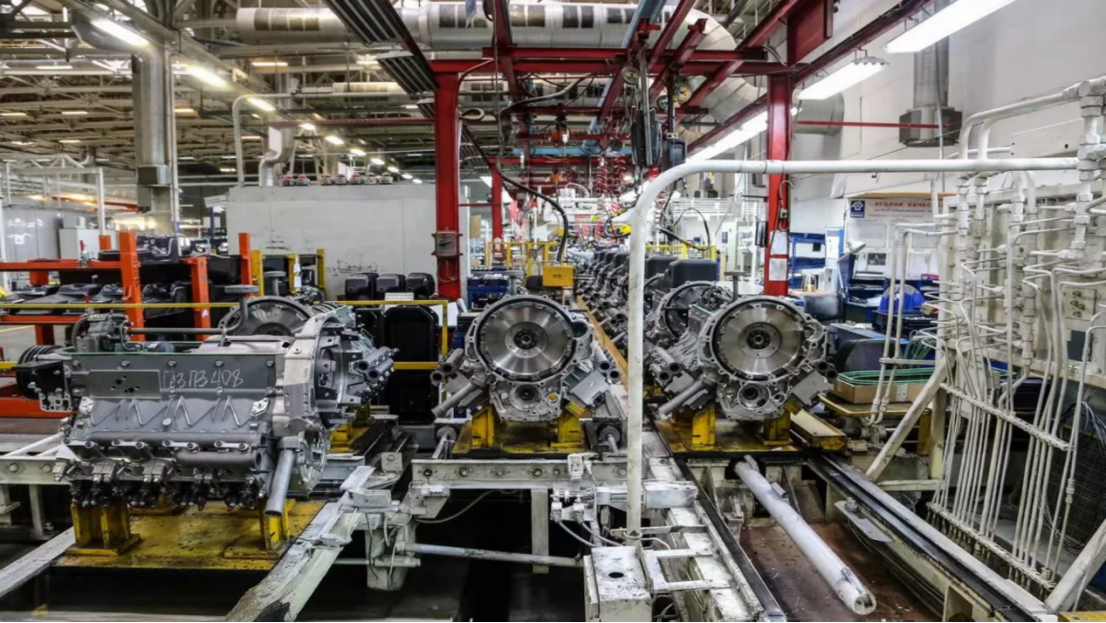

在現代化制造體系中，如汽車發動機生產線與電子加工車間，實現精準的數據追溯與不良品實時攔截至關重要。發動機構體上的DPM碼（直接部件標識）與PCB板上的序列號，是貫穿其全生命周期的唯一“身份證”。然而，現場設備品牌各異，通信協議不統一，常形成“信息孤島”。例如，主流PLC多采用ETHERNET/IP協議，而許多高性價比的掃碼槍卻使用MODBUS RS232這類通用串口協議。這種協議壁壘使得數據無法直接互通，嚴重制約了生產可視化與質量管控效率的提升。

2. 解決方案

為解決上述協議不匹配問題，我們引入了工業協議網關技術。該方案的核心是部署一臺高性能的協議轉換網關。具體工作流程如下：

數據采集端：掃碼槍通過RS232接口連接到協議網關，并以自由口格式發送讀取到的條碼數據。

協議轉換核心：網關內部獨立運行轉換邏輯。它實時接收并解析來自串口的MODBUS RTU/ASCII或自由協議數據包，將其中的有效條碼信息提取出來。

數據集成端：隨后，網關再將條碼數據按照ETHERNET/IP協議的規范進行封裝，并通過以太網線路上傳至車間層的PLC或上位機系統。

邏輯執行：PLC接收到準確的條碼信息后，即可與預設的合格數據庫進行比對，一旦發現不良品序列號或條碼無法識別，立即觸發攔截機制，控制生產線上的停止器或報警燈，實現精準攔截。

3. 網關設備選型

針對這一應用場景，網關的選型需滿足幾個關鍵點：首先，必須同時支持ETHERNET/IP（從站/適配器）和MODBUS RTU/ASCII主站功能，并能處理自定義的自由口協議；其次，需具備至少一個RS232/RS485串口和一個10/100M自適應以太網口；最后，設備應穩定可靠，適應工業現場環境。

市場上符合要求的成熟產品較多，例如疆鴻智能JH-EIP-RS485/232協議轉換網關。它們均能勝任此類角色，通過簡單的網頁配置即可完成協議映射，無需編寫復雜代碼，實施便捷。

4. 應用效果

在實施該方案后，兩個典型場景的應用效果顯著：

汽車發動機生產線：實現了對每一個發動機缸體DPM碼的100%自動掃描。系統能夠毫秒級響應，將掃描結果與MES系統中的發動機號進行比對，錯誤或漏標的缸體會被立即攔截。此舉將不良品流入下道工序的概率降至極低水平，攔截率從原先依賴人工目檢的約90%提升至99.5%以上。

電子加工車間：每一塊PCB板在進入SMT貼片線前都會被自動掃描，序列號被實時綁定到生產工單。焊接、測試到包裝，所有工序數據都與該序列號關聯。當出現質量問題時，可通過序列號快速反向追溯至生產批次、設備參數乃至操作人員，實現了全流程的精準溯源，極大縮短了質量分析周期。

5. 總結

通過采用ETHERNET/IP轉MODBUS RS232的協議轉換方案，我們有效地打破了不同品牌工業設備之間的通信壁壘。該方案以較小的改造成本，打通了數據流動的“最后一米”，將獨立的掃碼設備無縫集成到自動化控制系統之中。它不僅大幅提升了不良品的實時攔截能力，保障了產品質量，更通過全流程數據溯源，為生產管理的持續優化提供了堅實的數據基礎。這一實踐證明了，靈活運用協議轉換技術，是構建智能化、透明化數字車間的一種有效且務實的路徑。
