1. 項目背景

在物流與倉儲行業中，貨物入庫、出庫及盤點等環節的高效運作對庫存管理的準確性和實時性提出了較高要求。傳統的人工掃碼和記錄方式不僅效率較低，還容易因操作失誤導致數據錯誤，影響庫存信息的準確性。隨著自動化技術的發展，企業迫切需要一種能夠?qū)F(xiàn)場設備（如掃碼槍）與上層控制系統（如PLC）無縫集成的解決方案，以實現數據的自動采集與處理。

2. 解決方案

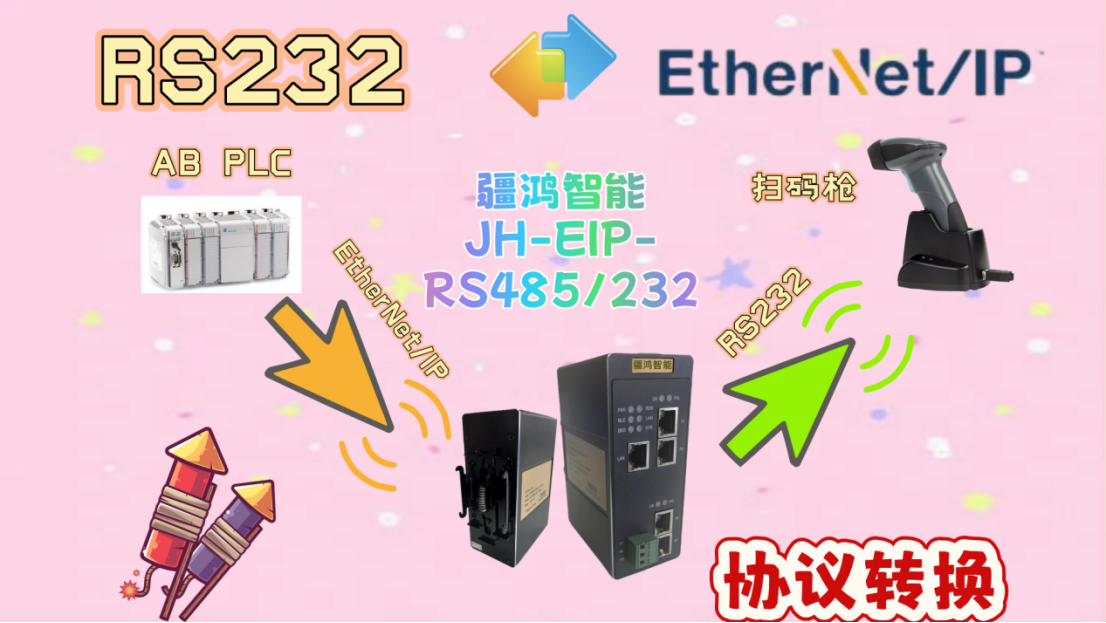

為實現掃碼設備與控制系統之間的高效通信，本方案采用具備協議轉換功能的工業通信網關。該網關支持ETHERNET/IP協議與 RS232協議之間的轉換，能夠連接支持ETHERNET/IP的PLC設備，以及使用 RS232協議的掃碼槍。具體實現方式如下：

• ETHERNET/IP端：網關通過以太網與PLC建立連接，作為從站設備接收或發送數據。
• RS232端：網關通過串口與掃碼槍通信，解析掃碼槍發送的數據，并將其轉換為PLC可識別的格式。

在操作過程中，掃碼槍采集貨物條碼信息后，通過MODBUS RS232協議將數據發送至網關。網關對數據進行解析和轉換，再通過ETHERNET/IP協議傳輸至PLC。PLC根據接收到的信息自動更新庫存數據庫，從而實現掃碼、數據處理與庫存更新的自動化流程。

3. 網關設備選型

為實現上述功能，需選用一款具備多協議轉換能力、穩定可靠的工業網關。推薦選用具有以下特點的網關設備：

• 支持ETHERNET/IP主從站通信及MODBUS RTU/ASCII協議；
• 提供RS232/RS485串行接口，適應不同類型的掃碼設備；
• 具備較強的抗干擾能力和工業級防護設計，適用于倉儲現場環境；
• 配置界面友好，便于根據實際需求設置通信參數和數據處理規則。

此類網關在市場中較為常見，能夠滿足物流倉儲系統中多設備互聯的需求。

4. 應用效果

通過部署協議轉換網關，系統在以下方面取得了明顯改善：

• 效率提升：掃碼數據自動傳輸至PLC，省去了人工錄入環節，單次操作時間顯著縮短；
• 準確性增強：避免了人工記錄可能帶來的錯誤，庫存信息更新及時且準確；
• 適應性良好：網關支持多種通信協議及接口，能夠兼容不同品牌的PLC和掃碼設備，便于系統擴展與維護。

5. 總結

在物流倉儲管理中，通過ETHERNET/IP轉RS232/485的協議轉換網關，有效解決了掃碼設備與控制系統之間的通信障礙，實現了貨物信息的快速采集與處理。該方案不僅提升了作業效率和數據準確性，還為企業推進倉儲自動化提供了可靠的技術支持，具有較高的實用價值和推廣意義。
