DRV824x-Q1 系列器件是一款完全集成的 H 橋驅動器，適用于各種汽車應用。該器件可以配置為單個全橋驅動器或兩個獨立的半橋驅動器。該單片系列器件采用BiCMOS高功率工藝技術節點設計，采用電源封裝，具有出色的功率處理和熱能力，同時提供緊湊的封裝尺寸、易于布局、EMI控制、精確的電流檢測、穩健性和診斷功能。該系列提供相同的引腳功能，具有可擴展的R 上 （電流能力）以支持不同的負載。

這些器件集成了N溝道H橋、電荷泵穩壓器、帶穩壓功能的高端電流檢測、電流比例輸出和保護電路。提供低功耗睡眠模式以實現低靜態電流。這些器件提供電壓監控和負載診斷，以及針對過流和過溫的保護功能。故障情況在nFAULT引腳上指示。這些器件提供三種型號 - 硬連線接口：硬件 （H） 和兩種 SPI 接口型號：SPI（P） 和 SPI（S），其中 SPI （P） 用于外部供電的邏輯電源，SPI （S） 用于內部生成的邏輯電源。SPI 接口變體在器件配置和故障可觀察性方面提供了更大的靈活性。
*附件：drv8245-q1.pdf

特性

• 符合 AEC-Q100 標準，適用于汽車應用：
  • 溫度等級 1：–40°C 至 +125°C，T一個
• • 可用于幫助功能安全系統設計的文檔
• 4.5V 至 35V （40V abs. max） 工作范圍
• VQFN-HR封裝：R ON_LS + 右 ON_HS ：32 mΩ
• HTSSOP封裝：R ON_LS + 右 ON_HS ：40 mΩ
• 我外最大值 = 32 A
• PWM 頻率作高達 25 KHz，具有自動死區時間斷言
• 可配置的壓擺率和擴頻時鐘，實現低電磁干擾 （EMI）
• 集成電流檢測（消除分流電阻）
• IPROPI 引腳上的比例負載電流輸出
• 可配置的電流調節
• 具有可配置故障反應（鎖存或重試）的保護和診斷功能
  • 關斷狀態和導通狀態下的負載診斷，以檢測開路負載和短路
  • 電源電壓監控 （VM）
  • 過流保護
  • 過溫保護
  • nFAULT引腳上的故障指示
• 支持 3.3V、5V 邏輯輸入
• 低睡眠電流 - 25°C 時典型值 1μA
• 3 種變體 - HW （H）、SPI （S） 或 SPI （P）
• 可配置的控制模式：
  • 使用 PWM 或 PH/EN 模式的單全橋
  • 兩個使用獨立模式的半橋

參數

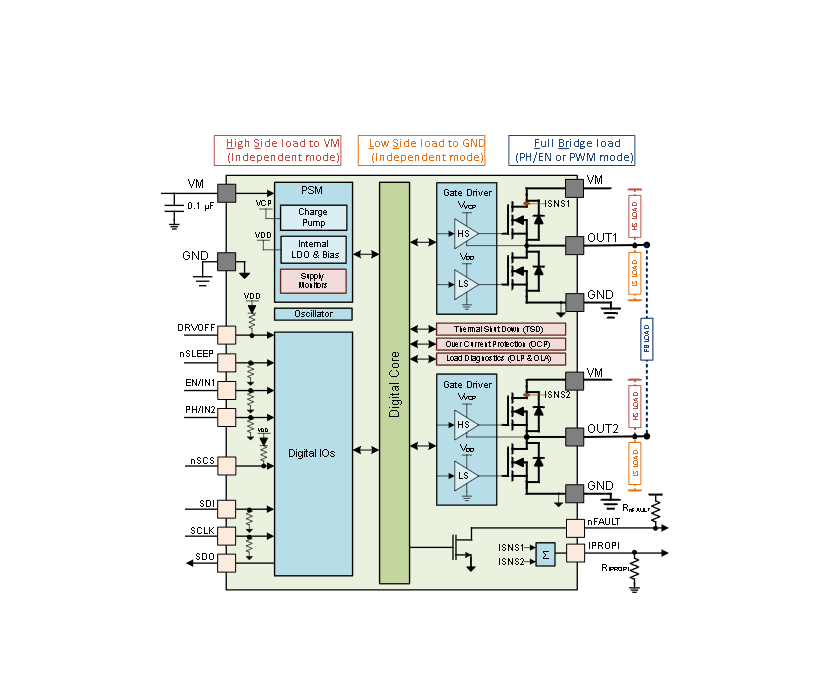

方框圖

?1. 核心特性?

• ?寬電壓范圍?：4.5V至35V（峰值40V）工作電壓，支持汽車級應用（AEC-Q100認證）。
• ?高電流驅動?：最大輸出電流32A（VQFN-HR封裝RON為32mΩ，HTSSOP封裝為40mΩ）。
• ?集成電流檢測?：通過IPROPI引腳提供比例負載電流輸出，無需外部分流電阻。
• ?靈活控制模式?：支持單全橋（PWM/PH-EN模式）或雙半橋（獨立模式）配置。
• ?保護功能?：過流保護（OCP）、過溫保護（TSD）、負載診斷（開/短路檢測）及電壓監控（VM）。

?2. 關鍵應用場景?

• 汽車刷式直流電機、電磁閥（如車門模塊、雨刮模塊、座椅調節）。
• 車身控制模塊（BCM）、轉向系統、車載充電器等。

?3. 封裝與型號差異?

• ?封裝選項?：
  • VQFN-HR（16引腳，3.5mm×5.5mm，低導通電阻）。
  • HTSSOP（28引腳，4.4mm×9.7mm，更高散熱能力）。
• ?型號變體?：
  • ? HW（H） ?：硬件接口，基礎配置。
  • ? SPI（S/P） ?：支持SPI通信，提供更靈活的配置和診斷功能（P型支持外部邏輯供電）。

?4. 功能模塊詳解?

• ?電流檢測與調節?：IPROPI引腳輸出與高側電流成比例的模擬信號，支持可配置的ITRIP電流限制。
• ?保護機制?：
  • ?OCP?：可調閾值（16A/24A/32A）和消隱時間。
  • ?TSD?：熱關斷閾值155°C（典型值），帶滯回。
• ?診斷功能?：
  • ? 離態診斷（OLP） ?：檢測輸出開路或短路。
  • ? 動態診斷（OLA，僅SPI） ?：運行中檢測負載異常。

?5. 控制邏輯?

• ?PH/EN模式?：EN/IN1控制PWM，PH/IN2控制方向。
• ?獨立模式?：雙半橋獨立控制，適合多負載場景（需注意電流檢測限制）。

?6. 設計支持?

• ?布局建議?：VM引腳需緊鄰0.1μF陶瓷電容和 bulk電容，優化EMI和熱性能。
• ?熱管理?：提供瞬態熱阻抗數據，支持高功率應用散熱設計。

?7. 文檔結構?

• 包含詳細引腳定義、電氣特性、時序圖、寄存器映射（SPI型號）及典型應用電路。
