CW32L01x系列產品基于華虹半導體90nm嵌入式閃存工藝，極其出色的性能和更合理的價格定位，為用戶帶來了極具競爭力的選擇，實現了高性能與低成本的完美結合。

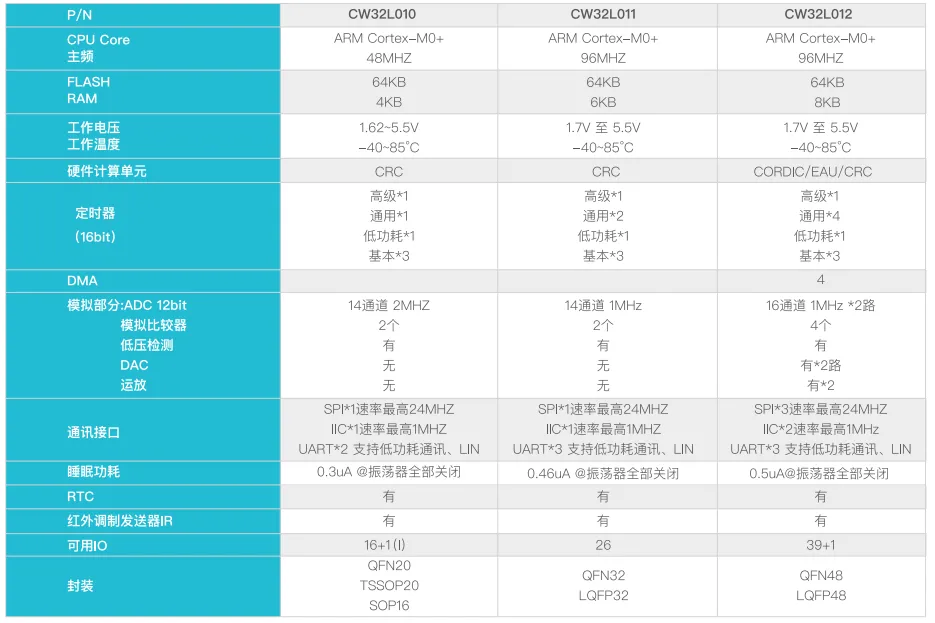

圖：CW32L01x系列產品技術參數列表

CW32L01x系列MCU應用廣泛，本文將詳細介紹CW32L01x系列MCU驅動TFT屏的應用方案。我們以CW32L010系列MCU為例來介紹一下硬件連接要點和軟件驅動關鍵步驟。

CW32L010雖然沒有專用的LCD控制器，但其48MHz的主頻、豐富的SPI接口和PWM輸出，使其能夠驅動多種TFT屏，尤其是通過SPI接口驅動的中小尺寸TFT屏。

圖：CW32L01x系列MCU部分產品應用

TFT（Thin Film Transistor）液晶屏是一種主動矩陣式LCD，具有高分辨率、高色彩飽和度、高對比度和寬視角等特點。驅動TFT屏通常需要MCU提供以下支持：

足夠的存儲空間：用于存儲幀緩沖（Frame Buffer），尤其是分辨率較高的TFT屏。

高速通信接口：如SPI或并行RGB接口，用于傳輸圖像數據。

定時器/PWM：用于控制背光亮度。

足夠的GPIO：用于控制屏幕的復位、片選等信號。

硬件連接

CW32L010系列MCU只有1路SPI，讀取Flash和驅動TFT共用一路SPI，所以實際SPI速率只有設定的一半左右，其他MCU有2路及以上的，可以Flash和TFT各用一路，加速SPI訪問速度。

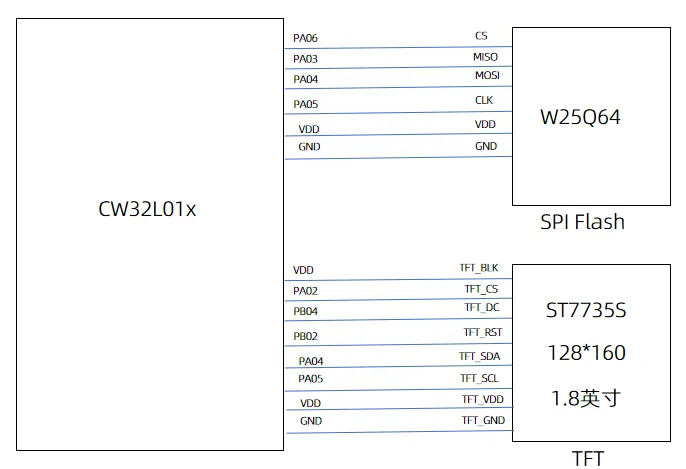

圖：CW32L01x系列MCU在TFT屏的硬件連接

背光控制：使用CW32L010的PWM輸出連接到TFT屏的背光陽極，通過調節PWM占空比來實現屏幕亮度的平滑調節。

電源管理：確保為TFT屏提供穩定的電源（通常是3.3V或2.8V）。部分屏幕可能需要多個電壓源（如VDD、VDDI）

電平匹配：如果TFT屏的邏輯電平是3.3V，那么它與CW32L010（工作電壓可低至1.62V，但I(xiàn)/O通常與3.3V兼容）可以直接連接。如果屏幕邏輯電平不同，需要添加電平轉換電路。

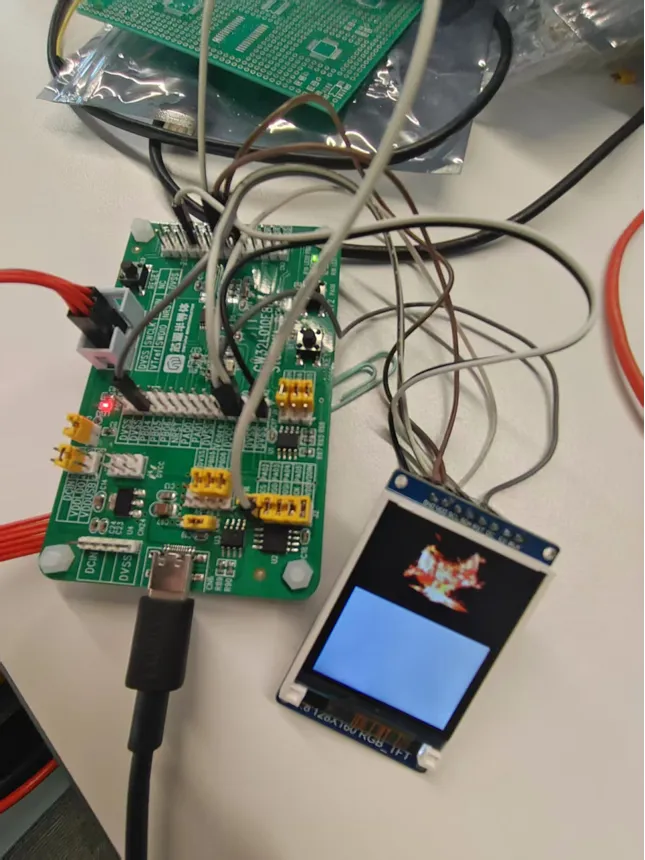

圖：以火苗動畫為例的實物連接

操作步驟

1、動畫存入SPI Flash中

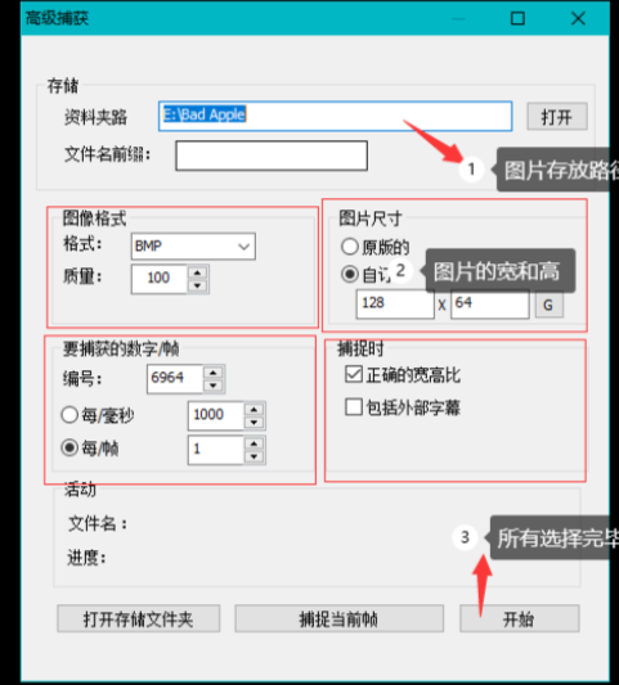

1.1 把視頻轉化圖片：可以用播放軟件：KMPlayer 把視頻分解成不同的圖片，按ALT+V 彈出高級捕獲，開始捕獲每一張圖片，并保存。

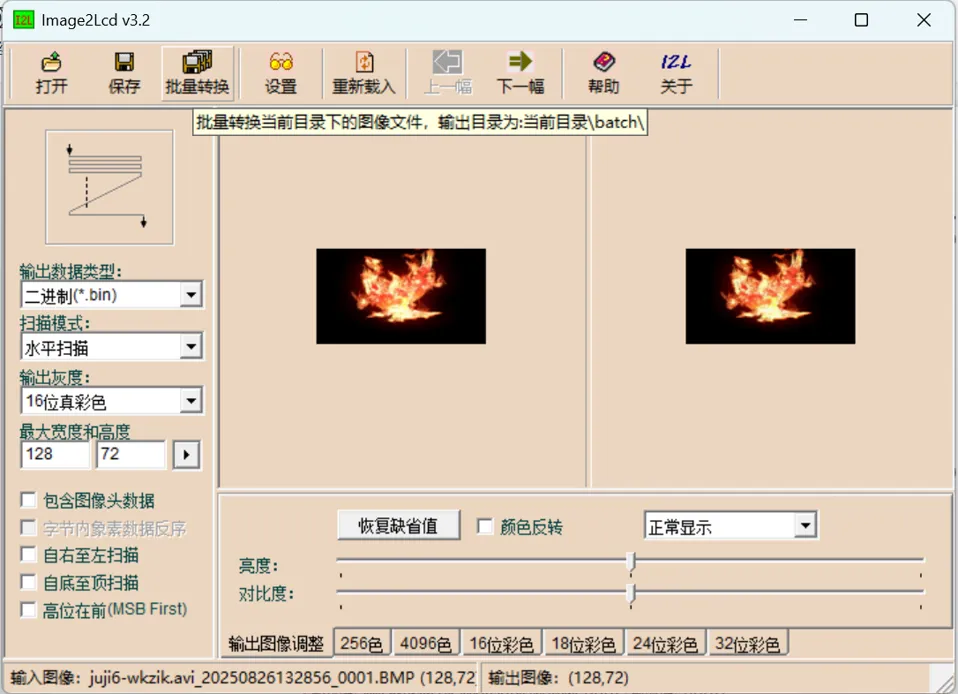

1.2 把圖片轉化bin：可以用取模軟件：Img2Lcd，打開之前的圖片，設置好參數，此次按分辨率128*72 16位真彩色RGB565為例，1張圖片大小為 128*72*2（16bit）= 18,432Byte ，按批量轉換，生成Bin文件。

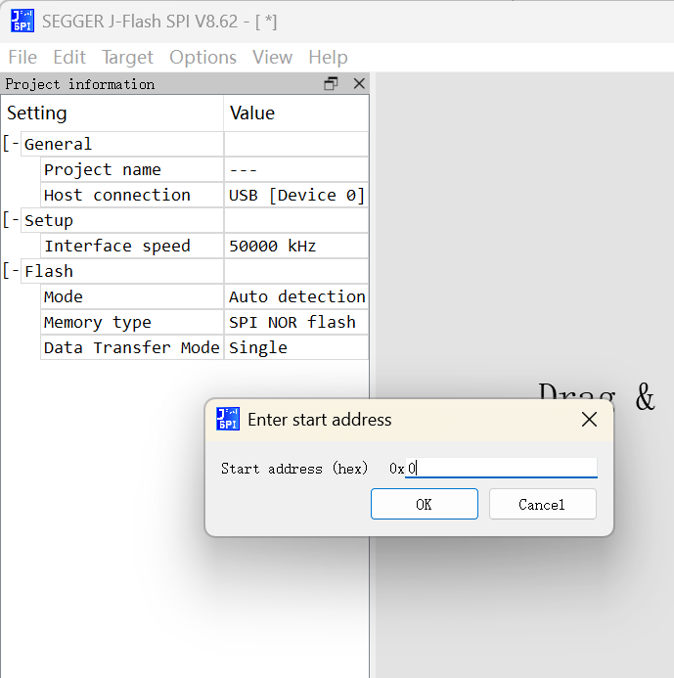

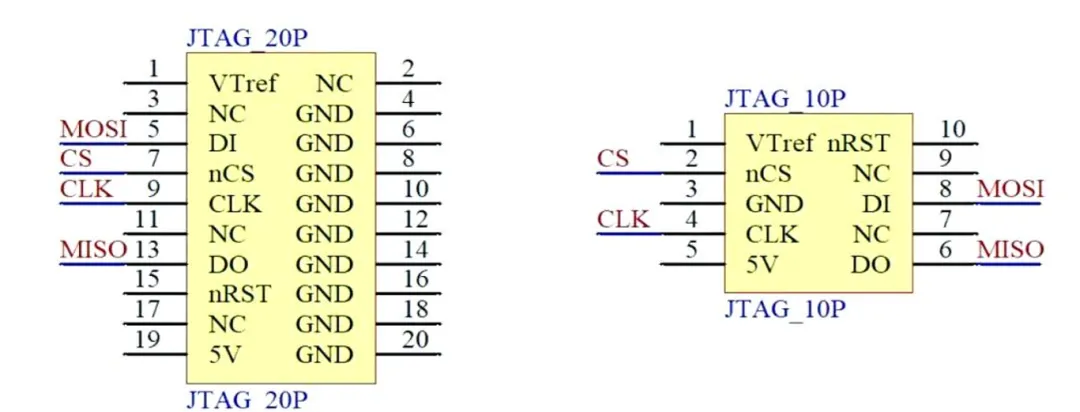

1.3 把bin下載到外部SPI Flash中：可以用J-LINK 結合上位機 J-Flash SPI，按照對應的SPI接口，把bin下載到SPI Flash的不同地址（每個Bin單獨設置存放地址，后續TFT顯示會用到）。

1.4 把bin下載到外部SPI Flash中，至此動畫內容已經保持在Flash，下一步從Flash讀取并顯示。

2、MCU從SPI Flash讀取圖片并顯示

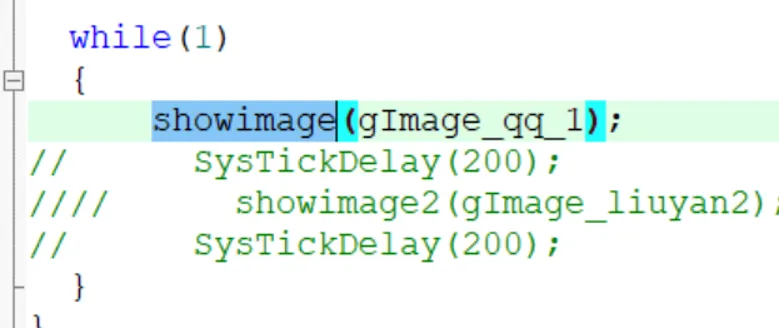

2.1 代碼解析：例程：硬件測試-Nor Flash TFT彩屏實驗.rar

2.2視頻文件放在SPI Flash的0x600000--0x6F0000（96頁-112頁）

for(k=96;k<112;k++)

2.3由于CW32L010 RAM只有4K，例程一次讀取2048Byte，一張圖片分成9次讀和顯示 for(j=0;j<9;j++)（2048*9=18,432Byte），目前做到16fps：SPI速率：128*72*16*16 = 2,359,296 bps

2.4 顯示區域設置：Lcd_SetRegion(0,8*j,125,8*j+7);

2.5 顯示內容：LCD_WriteData_16Bit(picH<<8|picL); ?

附件：

通過網盤分享的文件：L01x驅動TFT播放動畫

鏈接:https://pan.baidu.com/s/1NMHhtzHHFGUT6K1-RlTShg?pwd=htsj

提取碼:htsj

CW32L01x系列MCU憑借其高性能、超低功耗及豐富的外設接口，能夠有效地驅動中小尺寸的TFT顯示屏。同時，在眾多應用領域中，可提供極具成本效益和功耗優勢的解決方案，歡迎大家咨詢了解CW32更多應用。

武漢芯源半導體為用戶提供了全套開發板和完善的開發工具，技術支持覆蓋從評估到量產的全流程需求。對于想采用CW32系列MCU進行產品開發的客戶，武漢芯源半導體可提供全面的支持，助力客戶快速實現產品量產。
