一、簡介:

PLT(Photo-link Transmitter)、PLR(Photo-link Receiver)產品是傳輸光纖訊號常用的一種元件，經常應用在S/PDIF(Sony/Philips Digital Interface Format)的光纖傳輸領域中，PLT作為發射源將電訊號轉為光訊號輸出、PLR作為接收源將光訊號轉為電訊號，借此達成光通訊傳輸。

二、應用線路：

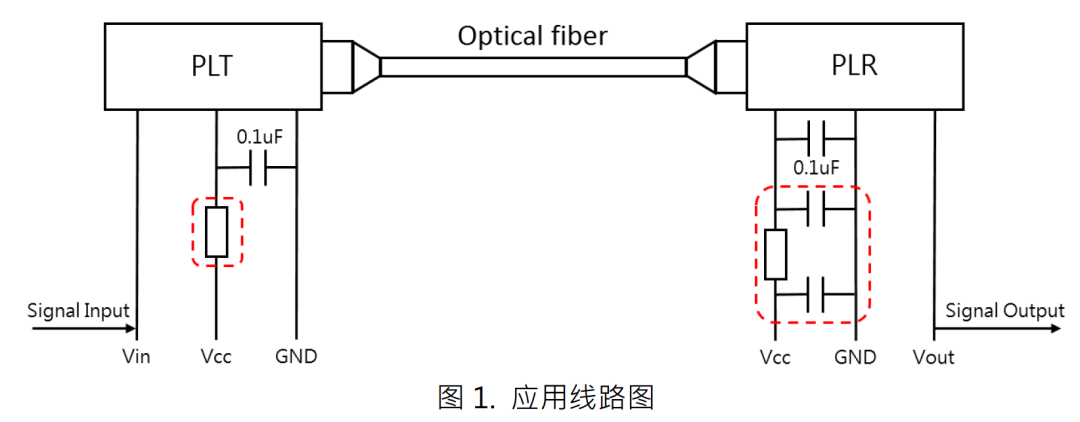

PLT、PLR的應用線路如下圖1，圖中紅框的濾波線路為預留設計，實際應用時若有雜訊問題，可經由濾波線路調整性能。

三、參數說明：

1.轉態時間(Tr, Tf)

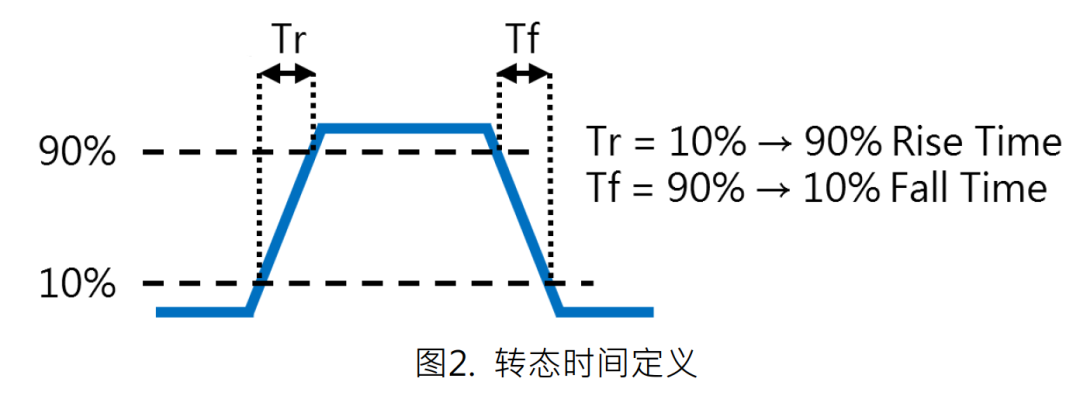

轉態時間包含了上升時間(Tr, Rise Time)與下降時間(Tf, Fall Time)。如下圖2所示，此時間為到達正常訊號電壓準位(10%~90%)所需的時間。

2. 訊號延遲時間(TPLH, TPHL)

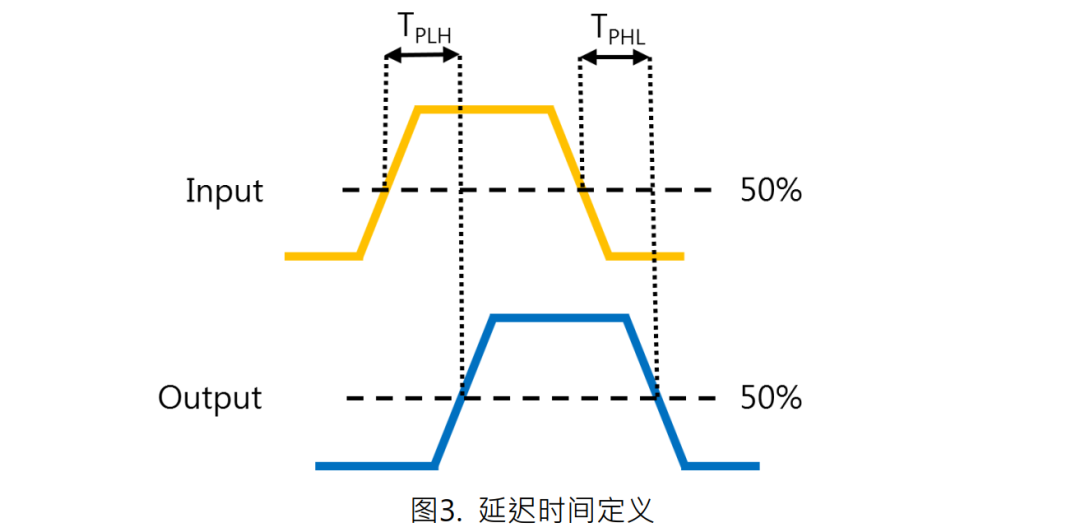

如下圖3所示，TPLH =輸入訊號及輸出訊號由Low上升到50% High的傳輸延遲時間。TPHL=輸入訊號及輸出訊號由High下降到50% Low的傳輸延遲時間。

3. 脈波寬誤差(ΔTw)

輸入PLT或PLR的脈波訊號，經元件轉換后的誤差值。

ΔTw定義方式為 ΔTw = TPHL - TPLH。

PLT 參數說明：

1. 訊號輸入電壓準位(VIH, VIL)

定義Vin訊號的電壓限制，VIL為L(zhǎng)ow訊號的最高電壓限制，VIH為High訊號的最低電壓 需求。

2. 輸出功率(Pf)

PLT Vin腳位輸入直流電壓，經1公尺長度的光纖后，量測PLT輸出的光功率。

PLR參數說明：

1. 輸入光訊號強度(Pc,max, Pc,min)

輸入訊號傳輸速率：6Mbps，Duty：50%，檢測PLR能接收的光功率最大與最小值。

2. 輸出電壓準位(VOL, VOH)

定義Vout腳位輸出的電壓范圍，VOL為L(zhǎng)ow訊號的最高輸出電壓，VOH為High訊號的最低輸出電壓。

3. 傳輸速率

PLR每秒可接收的資料量，一般PLR不能接收DC訊號，S/PDIF的編碼方式會使訊號不斷 轉態，因此適合使用PLR產品。

四、 應用范例(S/PDIF, BMC)

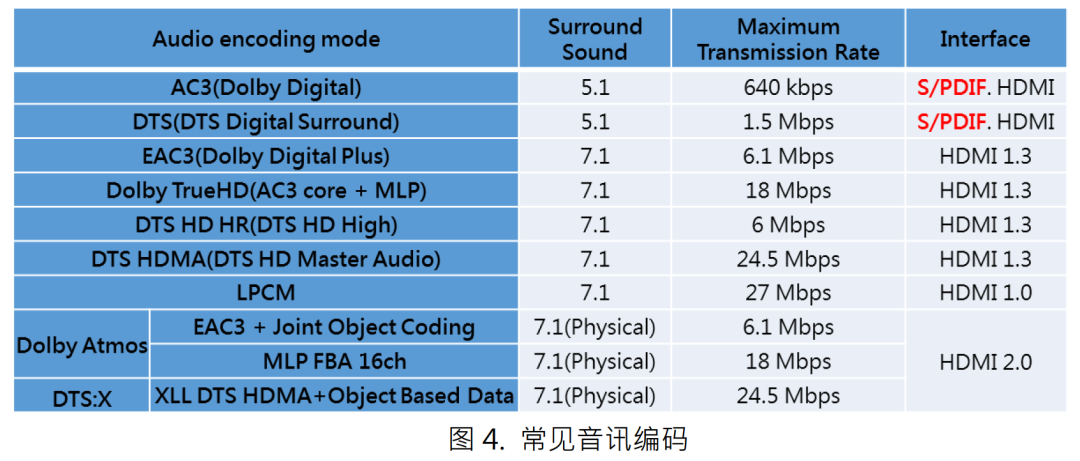

聲音訊號需要透過編碼才能進行傳輸，如下圖 4，為了提升音響的品質，DTS 與杜比 (Dolby)兩家最大的音效公司開發了許多的音訊編碼格式。

AC3(Dolby Digital)與 DTS(Digital Theater Systems)兩種編碼方式能使用 S/PDIF 作 為傳輸介面，S/PDIF 僅需使用一條光纖傳輸即可達到 5.1 聲道的效果，且利用光訊號傳輸 不易受雜訊干擾。

S/PDIF 最低傳輸速率限制為 100 kbps，S/PDIF 編碼方式為 BMC(Bi-phase Mark Coding)，BMC 編碼中 Logic 0 與 Logic 1 分別以 2 個 bit 表示。 Logic 0 = 00 or 11, Logic

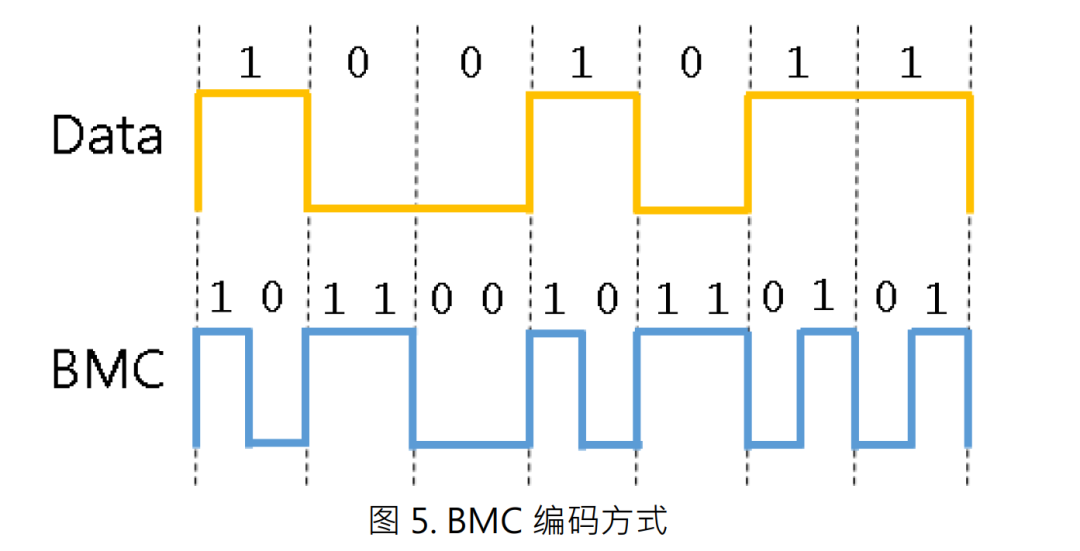

1 = 01 or 10，因此 BMC 所需頻寬為 Data 資料量的兩倍。如下圖 5，BMC 編碼每傳送一 筆資料必定轉態一次，透過此機制訊號連續傳送 Logic 0 或 Logic 1 時仍會持續轉態，避 免產生 DC 訊號。

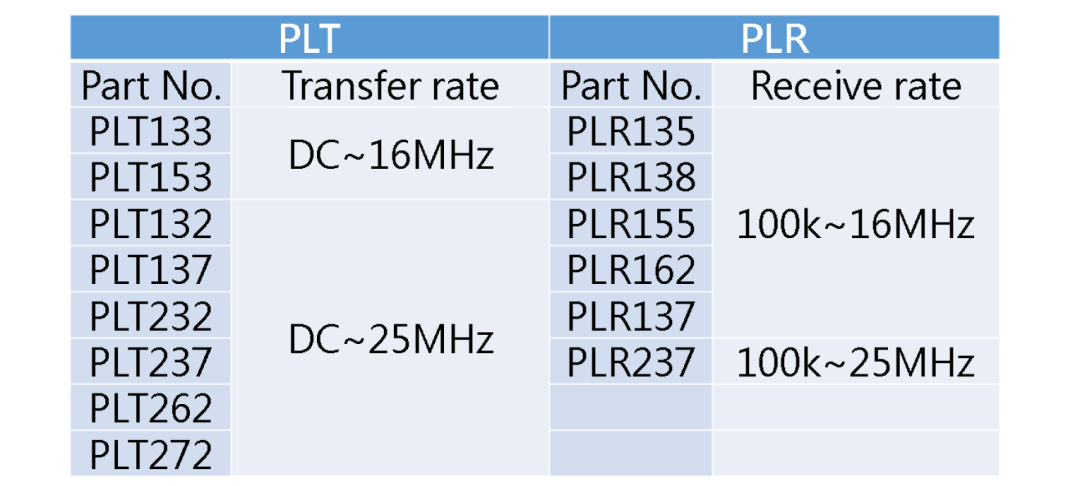

五、 適用產品型號
