一、項目背景與核心痛點

某流域水利樞紐工程負責區域防洪調度與水資源管理，包含12座水閘、8臺泵站及6套水質監測站。現場設備中，ABB變頻器（控制泵站電機）、基恩士編碼器（水閘開度監測）等采用DeviceNet協議，而中控室的和利時DCS（Modbus TCP主站）、上位機監控系統無法直接通訊，導致三大問題：

數據滯后：水閘開度數據從采集到上位機顯示延遲超3分鐘，洪水調度指令下發滯后，閘位控制誤差達±5cm；

設備孤島：泵站變頻器運行狀態（電流、溫度）無法實時同步至DCS，電機過載故障頻發，年均非計劃停機超20次；

維護困難：DeviceNet設備故障需現場巡檢發現，平均處理時間超4小時，影響防洪抗旱調度效率。

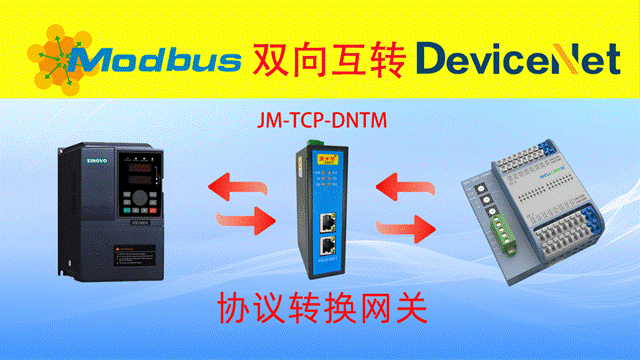

為破解DeviceNet與Modbus TCP的協議壁壘，該工程引入捷米特JM-TCP-DNTM網關模塊，構建“現場設備-中控系統”的全鏈路通訊網絡。

二、技術方案與系統架構

（一）核心設備部署

協議轉換中樞：部署10臺捷米特JM-TCP-DNTM網關，作為DeviceNet轉Modbus TCP的核心樞紐：

DeviceNet側：作為主站掃描48臺從站設備（含16臺變頻器、24臺編碼器、8臺水質儀表），支持500kbps通訊速率；

Modbus TCP側：作為從站接入和利時DCS，兼容03H/10H功能碼，數據更新周期≤500ms。

現場設備層：

DeviceNet設備：ABBACS880變頻器（泵站電機控制）、基恩士LJ-G015K編碼器（水閘開度監測）、哈希SC200水質傳感器；

Modbus TCP主站：和利時MACSV6DCS（邏輯控制）、研華工控機（上位機監控）。

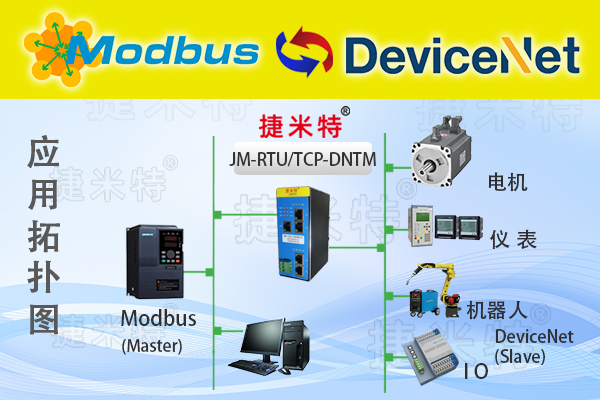

網絡拓?fù)洌壕W(wǎng)關通過雙以太網端口分別連接DeviceNet總線與Modbus TCP網絡，支持光纖冗余鏈路，適應水利工程野外環境的高可靠性需求。

（二）協議映射與數據交互

借助捷米特配置軟件，完成關鍵參數的雙向映射：

DeviceNet→Modbus TCP：

編碼器開度值（32位整型，單位cm）→Modbus40001寄存器；

變頻器運行電流（16位整型，單位A）→40010寄存器，采樣周期200ms；

Modbus TCP→DeviceNet：

DCS下發的電機轉速指令（40200寄存器）→DeviceNet控制字，實現1rpm精度調速；

水閘啟停指令（40300寄存器）→編碼器控制模塊，響應延遲≤300ms。

三、應用成效與技術價值

（一）核心功能落地

實時監測與精準調控：

網關實現水閘開度數據與上位機的秒級同步，閘位控制誤差從±5cm縮小至±1cm，洪水調度指令響應時間從3分鐘壓縮至800ms；

當河道流量＞500m3/s時，DCS通過網關自動調節泵站變頻器頻率，水泵效率提升15%，能耗降低12%。

設備故障預警體系：

變頻器過流、編碼器通訊異常等故障信息經網關1秒內上傳DCS，觸發聲光報警并顯示故障設備位置；

系統自動切換至備用設備，故障處理時間從4小時縮短至30分鐘，年均減少非計劃停機18次。

數據整合與調度優化：

網關采集的設備運行數據（開度、流量、能耗）統一接入水利信息平臺，支持歷史數據查詢與趨勢分析；

基于實時數據，上位機可生成水閘聯合調度方案，水資源利用率提升8%，灌溉效率提高20%。

（二）技術創新點

寬溫抗干擾設計：

網關采用-40℃~70℃寬溫外殼，通過IP65防護認證，適應水利工程野外潮濕、高粉塵環境，平均無故障運行時間（MTBF）超8萬小時；

內置浪涌保護電路，可抵御雷電天氣對通訊的干擾，保障汛期設備穩定運行。

冗余通訊機制：

支持Modbus TCP網絡光纖冗余與DeviceNet總線熱備，單鏈路故障時自動切換，通訊可用性達99.99%；

數據緩存功能在網絡波動時保存最新100組數據，網絡恢復后自動補發，確保數據完整性。

協議深度兼容：

支持DeviceNet CIP協議與ModbusTCP協議的雙向轉換，自動適配不同品牌設備（如ABB、基恩士、哈希）的通訊協議，無需定制開發；

支持?jǐn)?shù)據類型自動轉換（如浮點型→整型），簡化現場調試流程，工程部署周期縮短50%。

四、行業應用與推廣價值

（一）水利場景適配性

防洪抗旱調度：適用于水庫、河道、灌區的閘門、泵站集群控制，實現洪水預警與水資源調配的自動化；

水質監測網絡：支持水質傳感器（DeviceNet）與監控系統（Modbus TCP）的數據互聯，滿足水環境保護實時監測需求；

農村水利自動化：適配小型灌區、泵站的智能化改造，降低建設與維護成本。

（二）行業價值體現

改造成本低：無需替換原有設備，改造成本較整線更換降低70%，單工程節省投資約50萬元；

部署靈活：?jiǎn)尉W(wǎng)關可接入32個DeviceNet從站，支持即插即用，適應不同規模水利工程；

智能化基礎：為水利工程接入數字孿生、AI調度平臺奠定通訊基礎，推動行業從“自動化”向“智慧化”轉型。

隨著“智慧水利”建設推進，該網關模塊在流域管理、城市防洪、農田灌溉等領域具有廣闊應用前景，成為水利行業數字化升級的核心技術支撐。
