近年來，在IoT短距無線互聯市場中，隨著LE Audio、Mesh 2.0與Channel Sounding（信道探測）等突破性技術的持續涌現，低功耗藍牙（BLE）的生態應用范疇正呈持續拓寬態勢，其不僅可為數據透傳、設備組網與精準定位等領域提供更具性價比的解決方案，還能顯著提升消費者在短距無線交互場景下的使用體驗。

目前，作為推動數字世界與現實世界在低帶寬條件下實現高效無縫互通的主流硬件通信單元之一，BLE模塊正憑借著超低功耗、快速組網、靈活的拓?fù)浼軜?gòu)與成熟的協議棧設計等核心優勢，被廣泛應用于消費電子、智能家居、電子價簽、智能穿戴設備、醫療健康、樓宇自動化、工業控制與資產追蹤等領域之中。

HM-BT2204，高效的短距無線互聯解決方案

例如，華普微自主研發的HM-BT2204就是一款通過BQB、FCC、CE、IC及SRRC認證，采用智能干擾消除技術，可優化藍牙設備連接穩定性，在復雜環境下實現更為可靠的無線連接的低功耗、高性能BLE模塊。

HM-BT2204基于高性能、低功耗藍牙BLE 5.2 SoC芯片，采用32位ARM? Cortex?-M33處理器內核，最高主頻76.8MHz，片上集成32KB RAM與512KB FLASH，內嵌2.4GHz射頻收發器，搭載集成天線，支持無線數據透傳功能；通過與外部MCU進行通信，可以快速實現BLE從設備與手機、平板等BLE主設備的無線連接和數據通信，外部MCU的資源占用低，開發過程簡單。

HM-BT2204啟動后會自動進行廣播，已打開特定APP的手機會對其進行掃描和連接，成功連接后可通過BLE協議對其進行操作；同時，外部MCU也可通過HM-BT2204的串口與移動設備進行雙向通信，亦可通過串口傳輸控制指令，調整HM-BT2204的通信參數。

用戶數據格式由上層應用程序自行定義。移動設備可以通過APP對HM-BT2204進行寫操作，寫入的數據將通過HM-BT2204的串口自動轉發給外部MCU；同時，HM-BT2204在收到外部MCU的數據包后，也會自動轉發給已經連接的移動設備。在上述過程中，開發者需完成外部MCU的代碼設計以及移動設備的APP代碼設計。

HM-BT2204，如何締造高效的短距無線互聯網絡？

由于單模低功耗藍牙（BLE）設備可與雙模藍牙設備進行雙向通信，而雙模藍牙芯片已成為當代智能手機及其平板電腦的標配元件，因此，在此龐大的用戶基數之下，每個人都可以是BLE網絡中的一個通信節點，每個人也都可以無成本地接入BLE網絡之中。

例如，在集成了HM-BT2204的藍牙智能門鎖中，戶主通過智能手機APP與藍牙智能門鎖完成配對后，即可通過APP實現對門鎖的遠程控制、狀態監控及其權限分享等功能；同時，戶主還可通過PIN碼、生物識別（指紋、虹膜、人臉）、距離感知（RSSI閾值）以及APP操作等多種方式實現開鎖；此外，在多模網關可兼容多種通信協議的作用下，戶主還可將藍牙智能門鎖無縫接入智能家居系統，實現多設備間的互聯互通與協同控制。

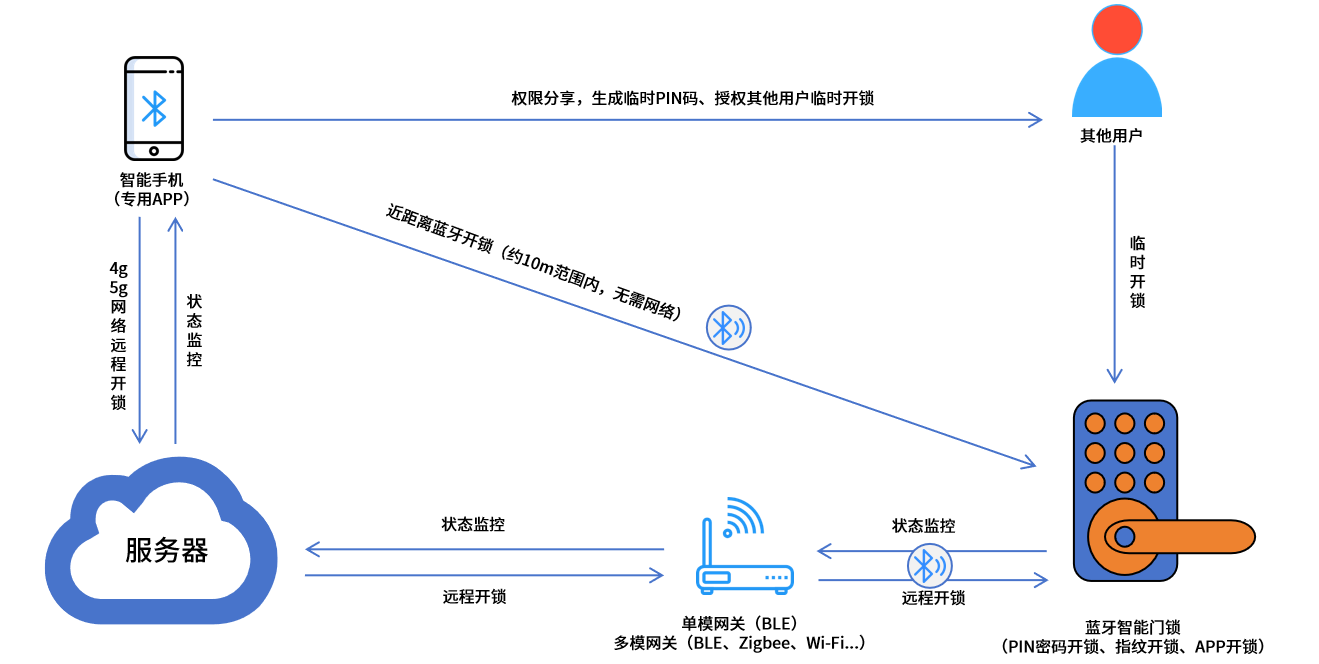

BLE智能門鎖方案示意圖

在集成了HM-BT2204的BLE Mesh智能照明網絡中，用戶通過手機APP完成與Mesh網絡的初始化配對后，即可實現對全屋燈光的精細化管控，比如按區域分組控制（客廳燈組、臥室燈組）、自定義亮度與色溫調節，還能預設“閱讀模式”和“睡眠模式”等場景化燈光方案，一鍵切換滿足不同使用需求。

值得一提的是，HM-BT2204不僅支持2M/1M/500K/125K等多種傳輸速率，可滿足高速率、低延時和低速率、遠距離等不同場景下的通信需求，還支持多連接功能與主從一體模式，主機角色時可同時維持多達10個藍牙從機的連接（從機角色亦可連接多個主機），是打造短距無線互聯網絡的優秀方案之一。
