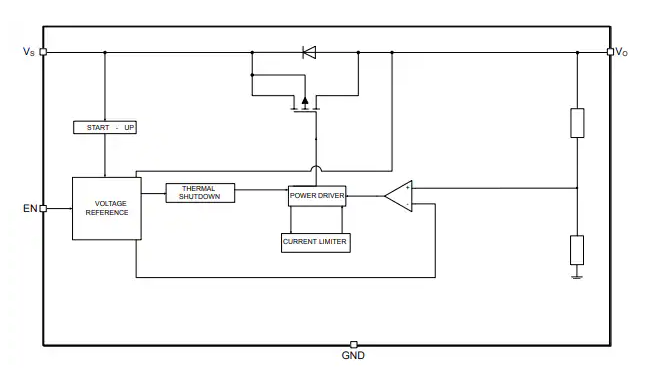

STMicroelectronics AEK-POW-LDOV02X穩壓器評估板基于L99VR02XP雙路車規級線性穩壓器。L99VR02XP在輸入電壓降低時運行，最大限度地減少內部耗散功率，并最大限度增加輸出電流。輸出電流限制保護穩壓器和應用免受過載條件的影響，例如對地短路。

數據手冊：*附件：STMicroelectronics AEK-POW-LDOV02X 穩壓器評估板數據手冊.pdf

得益于其工作溫度范圍（Tj = -40°C至175°C），該器件適用于高溫環境的電子應用，以及需要穩定電源的應用（例如導航系統、微控制器電源、音頻系統、汽車顯示器驅動器、傳感器、信息娛樂處理器和動力傳動系統）。

在汽車系統中，熱性能始終是電池直連LDO的一個關鍵關注點。連接到汽車電池的LDO需要將電池電壓轉換為5V、3.3V或甚至更低的電壓，以便為MCU、CAN總線和其他設備供電。在這些情況下，LDO上的電壓降可能非常高，負載電流為100mA時，LDO的耗散功率甚至可能超過1W。如果系統需要幾百毫安的電流，單個LDO無法處理耗散功率。

特性

• 保護和診斷功能
  • 使能引腳用于啟用/禁用穩壓器
  • 重置
  • 看門狗
  • 高級熱警告與輸出過壓檢測
  • 欠壓鎖定
  • 可編程短路輸出電流 (Ishort)
  • 快速輸出放電
  • 對電池短路輸出保護
  • 兩個內部LDO具有獨立的熱簇和溫度傳感器
  • 熱關斷和短路保護
  • LDO2自動電壓跟蹤和針對LDO1或外部穩壓器的去跟蹤功能
• L99VR02XP雙路車規級線性穩壓器
• 用戶可選輸出電壓（0.8V、1.2V、1.5V、1.8V、2.5V、2.8V、3.3V和5V），每個通道（LDO1和LDO2）的負載電流能力高達250mA
• 71mm x 66mm緊湊尺寸
• 屬于汽車開發套件生態系統

板布局

?基于L99VR02XP的汽車級雙路LDO評估板技術解析

?一、核心器件與設計亮點?

1.1 L99VR02XP芯片特性

• ?雙路高精度LDO?：支持0.8V/1.2V/1.5V/1.8V/2.5V/2.8V/3.3V/5V可配置輸出電壓，每通道250mA負載能力
• ?汽車級可靠性?：-40°C至175°C工作溫度范圍，集成過溫保護、短路保護及電池反接保護
• ?智能跟蹤功能?：LDO2可自動跟蹤LDO1或外部LDO電壓，適用于長線纜供電場景（如車載傳感器）

1.2 評估板創新設計

• ?動態熱管理?：分立式熱集群設計，通過Rthj-case=4.6°C/W的散熱性能優化功率分布
• ?多功能診斷接口?：提供EN/RST/TW引腳，支持MCU實時監控穩壓器狀態（如過溫警告信號頻率3kHz）
• ?硬件可編程邏輯?：通過SEL1/2/3跳線配置輸出電壓，簡化原型開發流程

?二、關鍵電路實現與配置?

2.1 電源路徑設計

• ?輸入保護?：TVS二極管（SMCJ24CA）+ 肖特基屏障（STPS140AY）構成兩級防護
• ?輸出濾波網絡?：2.2μF MLCC（C6/C13）搭配47nF去耦電容，確保160ms復位延遲與<0.24ms快速放電

2.3 典型配置參數

?三、汽車電子應用場景?

3.1 動力總成系統供電

• ?挑戰?：引擎艙高溫環境需滿足175°C結溫要求
• ?方案?：利用LDO2跟蹤功能為曲軸位置傳感器供電，降低長線纜壓降誤差

3.2 智能座艙電源樹

• ?多電壓域管理?：LDO1（3.3V）供給MCU，LDO2（5V）驅動顯示屏背光
• ?故障處理?：通過TW引腳觸發MCU中斷，實現毫秒級過熱保護響應

?四、開發建議與調試技巧?

1. ?熱仿真優先?：使用ST提供的Rthj-amb_auto=22.4°C/W參數進行PCB布局優化
2. ?啟動時序測試?：驗證EN引腳使能延遲與MCU上電時序匹配性
3. ?診斷功能驗證?：注入短路負載，觀察Ishort限制與TW信號頻率穩定性
