在快充、智能家居和工業電源等應用中，如何在高輸入電壓下實現高效、精簡且可靠的降壓轉換，一直是工程師們面臨的挑戰。傳統的方案往往需要復雜的輔助繞組和外圍電路，不僅增加了設計和物料成本，也對空間有限的應用提出了考驗。

作為矽力杰的長期授權合作代理商，浮思特科技很高興與各位深度解析一款能完美應對上述挑戰的明星產品——矽力杰SY50583FAC降壓穩壓器。它不僅僅是一顆芯片，更是一個高度集成的“電源解決方案”。

SY50583FAC是一款專為高壓應用設計的降壓穩壓器，其核心定位在于 “化繁為簡” 。它內部集成了高達700V的MOSFET，這一特性使其能夠直接應對諸如220VAC整流后的高壓直流母線，省去了外部分立功率器件的麻煩，從源頭上簡化了PCB布局和物料清單。

SY50583FAC的幾大特征，每一項都直擊工程師的設計痛點：

1. 集成700V MOSFET：可靠性的基石

優勢：極高的集成度意味著系統更簡潔，可靠性更高。設計師無需再為外置MOSFET的選型、驅動和散熱問題耗費精力，極大地加速了產品上市時間。

2. CC/CV控制，無需輔助繞組：真正的“精簡”設計

優勢：這是SY50583FAC的一大亮點。它內置了恒流/恒壓控制環路，無需傳統的輔助繞組進行反饋。這不僅簡化了變壓器設計(在反激拓?fù)渲?或整個電源架構，降低了系統成本，也使得PCB布局更加靈活緊湊，尤其適合對體積有嚴苛要求的產品。

3. 準諧振模式：效率的保障

優勢：芯片工作在準諧振模式下，能夠?qū)崿F(xiàn)谷底開關，顯著降低開關損耗。這意味著在同等條件下，SY50583FAC能夠?qū)崿F(xiàn)更高的轉換效率，同時降低溫升，提升系統的整體能效和長期可靠性。

4. 低啟動電流 & 最大頻率限制：穩健與安全

低啟動電流：典型值僅15μA，這使得芯片的啟動電路可以設計得非常簡單，并能實現快速的啟動和良好的待機性能。

最大頻率限制：45kHz的頻率上限，一方面有助于控制EMI干擾，使產品更容易通過電磁兼容測試;另一方面也避免了因頻率過高帶來的開關損耗，優化了中高負載下的效率。

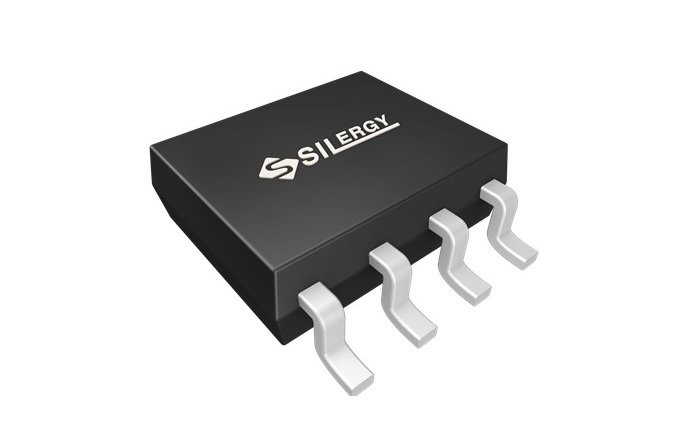

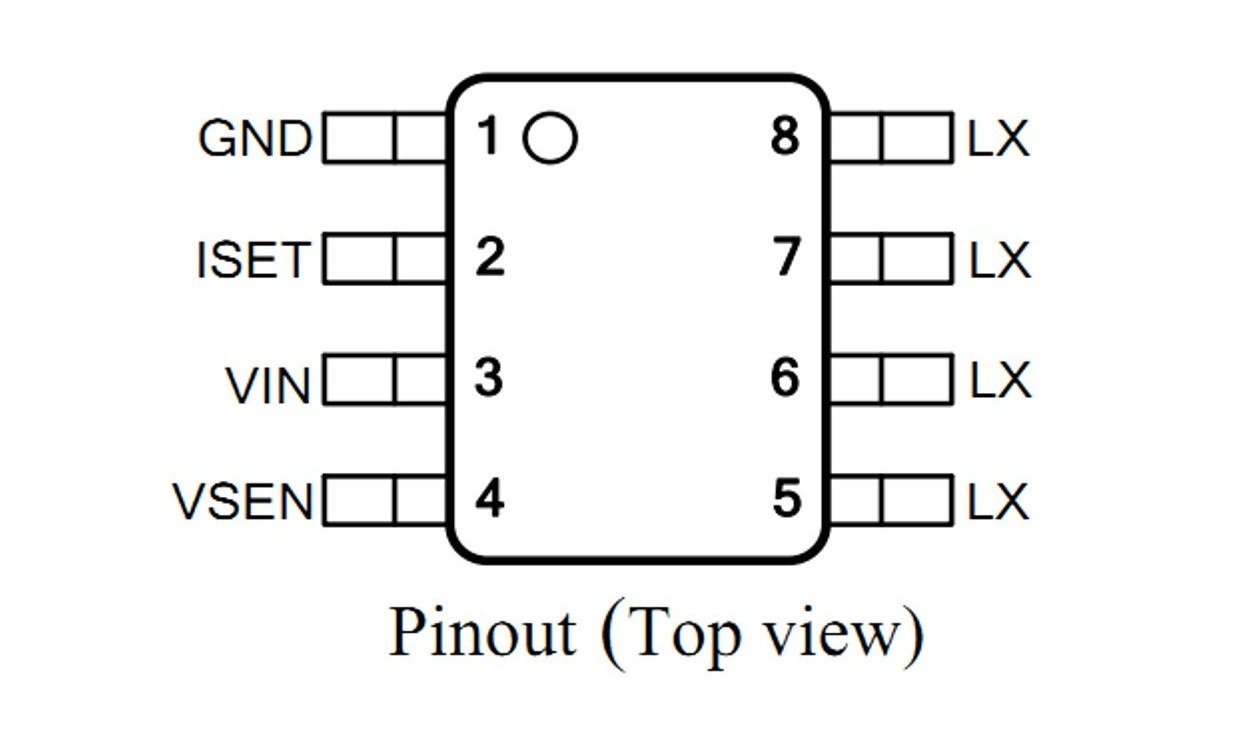

5. 緊湊的SO8封裝：小體積，大能量

優勢：在集成如此多強大功能的前提下，SY50583FAC依然保持了標準的SO8封裝。這對于追求小型化、高功率密度的現代電子設備來說，無疑是至關重要的。

SY50583FAC不僅適用于傳統的電源模塊，還能廣泛應用于各種需要高效能量轉換的電子設備，如消費類電子產品、電池供電系統、LED驅動、電動工具等。其出色的工作效率和高穩定性使得它在要求高可靠性和低功耗的場景中表現尤為出色。

作為矽力杰的合作代理商，浮思特科技始終致力于為客戶提供先進的電源管理解決方案。通過與矽力杰的緊密合作，我們能夠?yàn)榭蛻籼峁└痈咝?、可靠的電源設計方案。矽力杰SY50583FAC降壓穩壓器憑借其集成700V MOSFET、CC/CV控制、準諧振模式等多項創新特性，為各種高效電源設計提供了強有力的支持。

浮思特科技與矽力杰的合作，旨在為客戶帶來更多高效、節能的電源管理解決方案，推動整個行業向更高效、可靠的方向發展。
