STMicroelectronics STEVAL-16GZMAI VD16GZ S-Board硬件套件配置為用于評估集成VD16GZ圖像傳感器的運行情況。這一全面的多功能硬件套件包括所有必要的硬件，從電子設備到光學設備，可進行徹底的產品評估，或立即將產品集成到系統中。通過FFC連接器和電纜可以集成到嵌入式處理平臺，從而提供與平臺的即插即用連接。

數據手冊：*附件：STMicroelectronics STEVAL-16GZMAI VD16GZ S-Board硬件套件數據手冊.pdf

STMicro VD16GZ S-Board的架構為定制設置提供了最大的靈活性?？梢允褂锰准袃?nèi)置的非粘合鏡頭，也可更換為其他鏡頭。該套件配備M12鏡頭支架，可進行定制以適用各種M12或更小鏡頭的應用。標準FFC連接器支持各種長度或引腳排列以適應設置。

特性

• 全面的硬件套件，包括：
  • 傳感器板，嵌入VD66GZ圖像傳感器，帶FFC輸出連接器
  • M12鏡頭支架（螺釘在板上）
  • 默認的非粘合鏡頭，用戶可根據特定需求對焦，或更換為其他兼容鏡頭
  • 帶狀電纜，可直接連接嵌入式處理板
• 高度多功能套件：
  • 用戶可靈活根據自己的需求對焦提供的非粘合鏡頭
  • 可靈活更換默認鏡頭，兼容任何M12或更小的鏡頭
  • 可靈活在嵌入式處理平臺上使用，或在連接ST的EVK Main套件后在計算機上使用
• 即時集成到嵌入式處理平臺：
  • 原生MIPI CSI-2輸出和I^2^C通信接口
  • 提供FFC連接器和相關電纜，用于直接實現與平臺的即插即用連接
  • 可在st.com上免費下載各種Linux驅動程序，實現即時軟件集成
• 可在PC上進行傳感器評估：
  • 將VD16GZ S-Board 套件連接到通用EVK Main，將其轉換為USB解決方案，用于基于PC的評估
  • PC評估軟件GUI可在st.com上免費下載

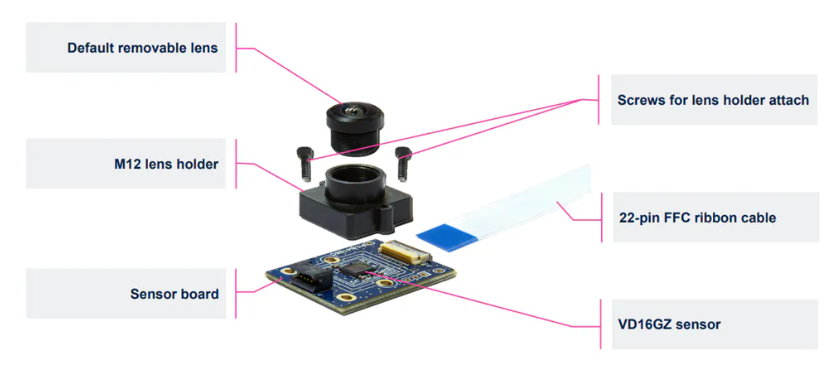

分屏視圖

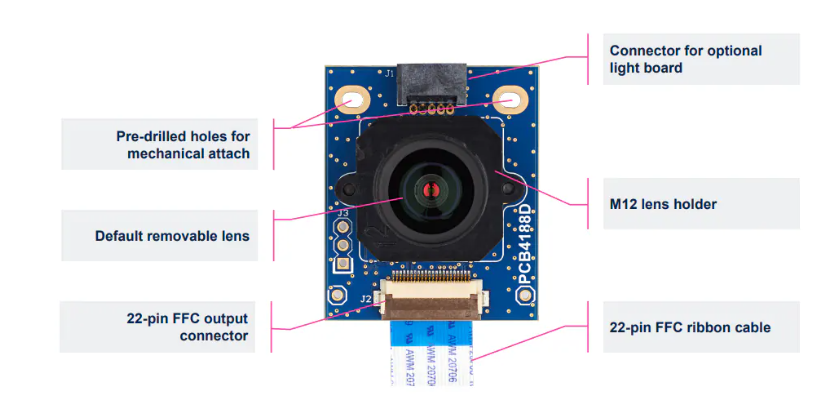

頂部視圖

VD16GZ S-Board圖像傳感器套件深度解析?

?1. 硬件架構與核心特性?

?1.1 模塊化設計?

• ?傳感器板?：集成VD16GZ全局快門傳感器（1.53MP，RGB-IR 4x4陣列），支持MIPI CSI-2單/雙通道輸出（RAW8-RAW10格式）及I2C控制接口。
• ?光學組件?：標配可拆卸M12鏡頭（F/1.6光圈，110°水平視場角），支持用戶自定義調焦或更換兼容鏡頭。
• ?連接方案?：22針FFC扁平電纜（10cm長度）實現即插即用，適配嵌入式處理平臺。

?1.2 關鍵參數?

?2. 典型應用場景?

?2.1 嵌入式視覺系統集成?

• ?快速部署?：通過Linux驅動（ST官網免費下載）實現傳感器數據采集，適用于機器人導航、工業檢測等場景。
• ?擴展性?：預留預鉆孔位與可選光源板接口，便于機械固定與照明優化。

?2.2 PC端評估方案?

• ?USB適配?：連接EVK Main套件后，可搭配ST提供的GUI軟件進行PC端圖像分析，支持參數實時調整與數據導出。

?3. 開發建議與注意事項?

?3.1 光學配置優化?

• ?鏡頭選型?：若更換鏡頭，需滿足最小1/4英寸光學格式、最大2.61μm像素尺寸及30°主光線角（CRA）匹配要求。
• ?調焦技巧?：默認非粘合鏡頭可通過旋轉微調焦距（28cm至無限遠），建議使用MTF分析工具驗證清晰度。

?3.2 硬件兼容性?

• ?線纜替代?：支持第三方15針FFC線纜（需確認引腳定義兼容性），推薦使用Würth 687722050002型號。
