本期文章專門從功率的角度來說明，有功功率與無功功率是其識別電網狀態、判斷補償需求的 “核心依據”。控制器的本質是通過實時監測這兩種功率的變化，精準調控補償設備，最終實現“功率因數優化”。
一、核心邏輯：功率因數的本質是“P與Q的比例關系”
當沒有接入光伏系統時，我們的電路可以簡化成以下圖片：

此時的功率因數

功率因數λ的定義式直接體現了其與P、Q的關聯。
二、光伏系統下的影響

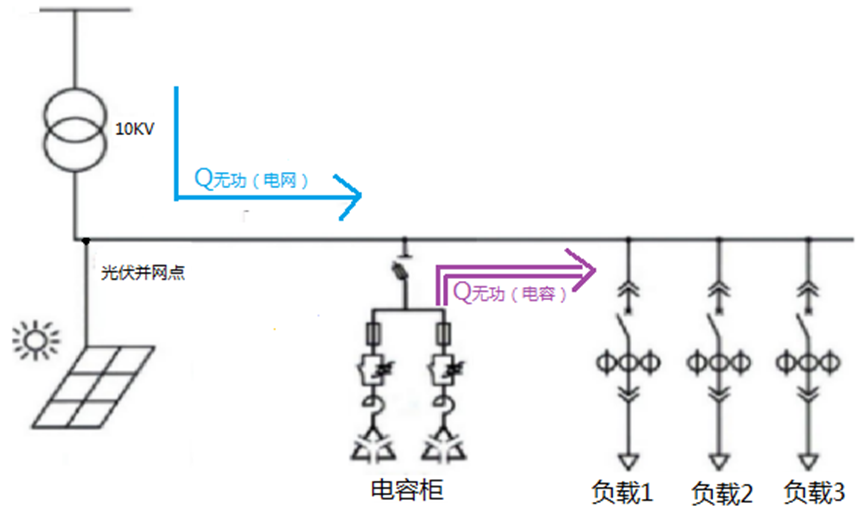

當裝了光伏系統過后，此刻電路中發生了變化，如下圖所示：

此時電路中的有功功率被拆分為P有功（總）=P有功（電）+P有功（光），在相同負載的情況下，總消耗的有功功率不變，其中加入了P有功（光），所以P有功（電）會進行相應的減少。

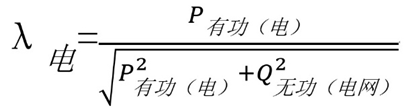

但是電力公司只計算他們提供的有功功率和無功功率，即電力公司計算的功率因數為

其中P有功（電）↓，Q無功（電網）不變，所以λ電↓，所以在相同負載的情況下，加入了光伏電站并網過后，我們的功率因數會下降。

為了讓我們的功率因數保持不變，根據公式可知，Q無功（總）= Q無功（電網）+Q無功（電容），只需要Q無功（電容）↑，那么Q無功（電網）↓，所以需要電路中補償更多的電容，這使得我們一開始在安裝光伏系統的時候，需要檢查電容是否留有余量，假如沒有余量的話，就需要考慮后續增加新的電容。
三、總結
光伏并網會導致電路功率因數下降，需更多電容進行無功補償，同時需關注光伏并網點位置及無功補償控制器是否支持四象限控制。
