在智能網聯汽車快速發展的今天，車載顯示屏已成為人機交互的核心接口。作為連接顯示屏與域控制器的關鍵技術，SerDes（加串器/解串器）的性能直接關系到整個智能座艙系統的可靠性和安全性。本文將通過友思特模塊化SerDes視頻流采集和注入板卡proFRAME，結合實際項目經驗，分享車載顯示屏注入測試相關內容。

一、車機屏注入項目背景

當前，智能座艙已從傳統的“一芯一屏”升級為“一芯多屏”架構，車內顯示屏數量顯著增加，涵蓋中控屏、儀表屏、娛樂屏、后座投影屏、HUD、CMS等多種類型。不同顯示屏對SerDes加解串芯片的要求各異，目前市場占有比重較大的SerDes協議如GMSL（美信）、FPD-Link（TI）等均屬于私有標準，不同協議之間不兼容，同種協議不同版本之間也不完全兼容。

在這種背景下，面臨以下技術挑戰：

● 信號傳輸完整性和可靠性：車載視頻流傳輸涉及高帶寬、高可靠性以及系統復雜度等考量，需要對車機屏進行大量測試。

● 協議碎片化：GMSL、FPD-Link等不同私有標準和芯片形成“強綁定”生態，對于不同類型不同協議的車機屏測試需要頻繁更換測試設備型號類型，涉及成本和兼容性問題。

● 交互功能體驗測試：除了視頻流的傳輸，還需要驗證觸摸、ECU信號傳輸和響應，以滿足多功能顯示屏的測試需求。

二、友思特proFRAME板卡車機屏測試方案

針對上述挑戰，我們基于友思特proFRAME板卡搭建了一整套測試系統方案。proFRAME板卡通過模塊化的設計，支持GMSL、FPD-Link、GVIF、ASA-ML、CSI-2等常見的車載視頻流SerDes加解串協議，在汽車、智駕領域可用于驗證ADAS系統和相關的功能測試。

測試系統架構如下：

●Display：測試對象，車機觸摸顯示屏，包含解串芯片，觸摸信號以i2c協議進行傳輸。

●PC：主機系統，通過PCIe插槽連接proFRAME板卡，包含測試工具以及完成數據記錄存儲功能，可下發控制信號和測試圖像。

●ECU：座艙域控制器，包含加串芯片，生成測試圖像和控制信號。

●proFRAME：分別基板和相機適配板，相機適配板包含加串芯片和解串芯片，起旁通和透?jìng)鬈嚈C(jī)屏和域控之間通信的作用。

proFRAME板卡集車載視頻流傳輸?shù)牟杉?、注入、旁通需求于一體，只需切換板卡的固件即可切換不同的模式，一卡兼容這三種應用需求。

除了傳輸視頻數據，還可以通過雙向控制通道進行i2c通信，且注入視頻流帶有ns級別高精度時間戳，使得proFRAME板卡非常適合多種車載視頻流相關的測試場景。

三、項目測試實施細節

1.車機屏顯示驗證與校準

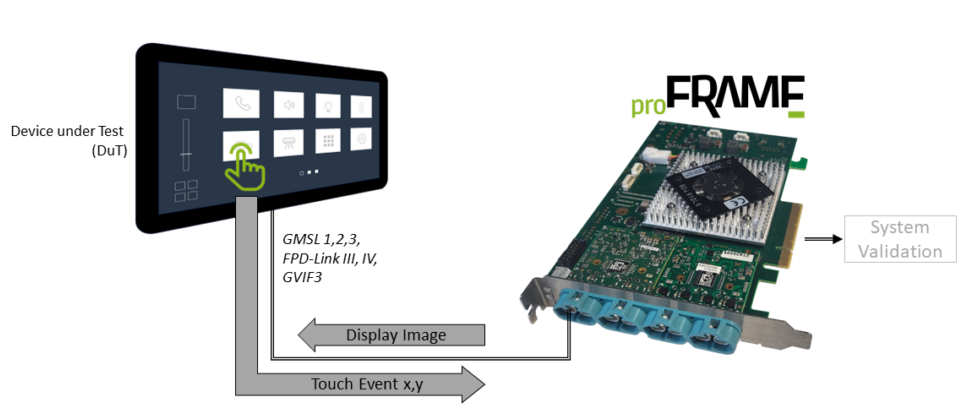

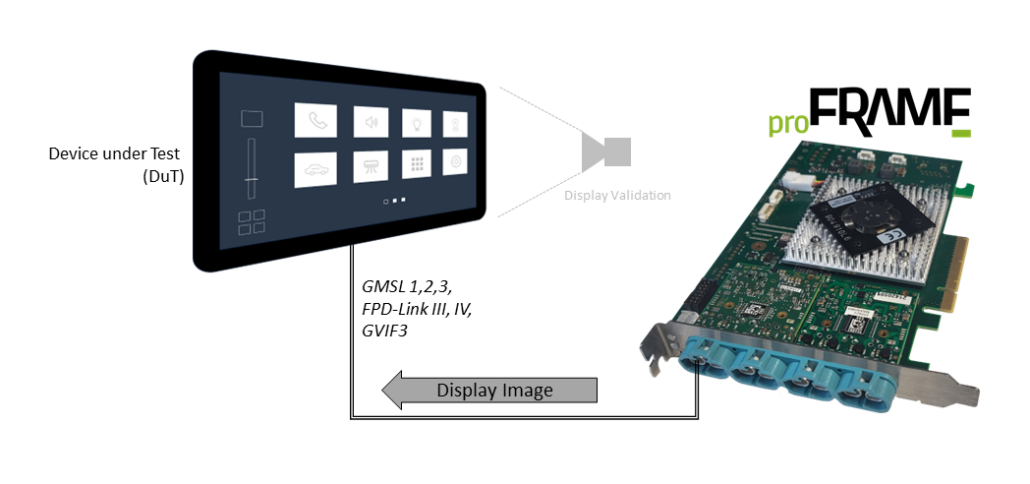

通過proFRAME板卡，將測試圖像從主機系統傳輸至車載顯示屏/被測設備DuT（Device under Test）。

● 刷新proFRAME板卡的固件為Replay模式，使板卡可以往車機屏注入視頻流。

● 通過ini文件配置proFRAME板卡的加串器，以及通過i2c總線配置車機屏的解串器，建立穩定的通信鏈路和視頻傳輸鏈路。

i2c在GMSL2鏈路中扮演著不可或缺的角色，負責在主機（proFRAME）和遠端設備（DUT）的SerDes芯片之間建立雙向控制通道。在調試GMSL2鏈路問題時，i2c是最直接的突破口。

● 使用proFRAME上位機/命令行方式加載主機系統測試視頻圖像，添加sxpf_image_header，通過SerDes鏈路注入到車機屏。

這一過程中,時序參數配置尤為關鍵,包括：

ilg（image line gap，行間隔）：定義上一行圖像數據傳輸完成到下一行開始之間的精確時間間隔。

ifg（image frame gap，幀間隔）：定義上一幀圖像數據傳輸完成到下一幀開始之間的精確時間間隔。

這些參數直接控制了數據在GMSL2鏈路上的“微觀時序”，若設置不當，會導致回放幀率異常波動甚至鏈路失敗。

2.觸摸顯示屏的自動化性能測試

通過i2c總線獲取觸摸事件并將其傳輸至主機系統/驗證系統。

● 觸摸顯示屏的觸摸信號以i2c協議進行傳輸。

● 使用sxpfi2c工具通過SerDes鏈路的反向控制通道獲取觸摸顯示屏的i2c信息。這種方法無需額外的物理連接，即可非侵入式地捕獲觸摸數據。

● 解析i2c信息以獲取觸摸事件類型和觸摸坐標信息。通過自動化腳本實現觸摸響應時間的精確測量，以及多點觸控準確性的驗證。

3.測試和數據傳輸記錄

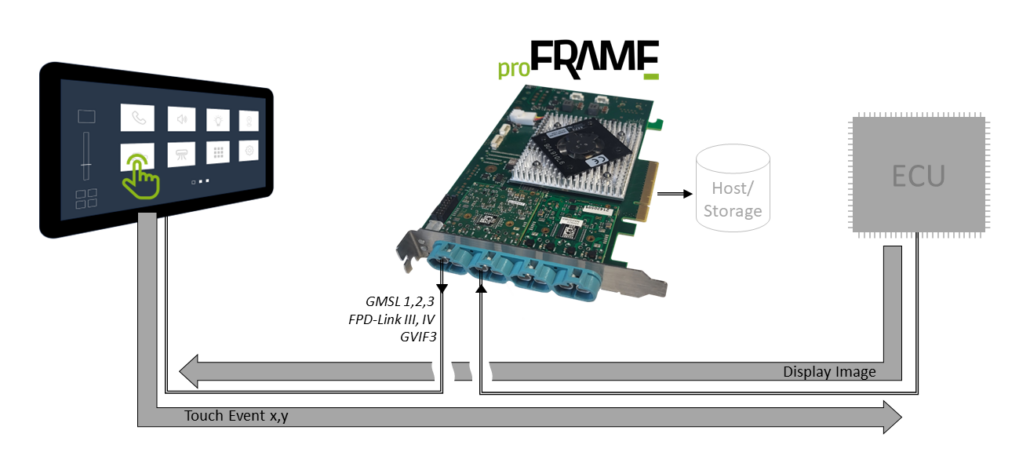

proFRAME板卡插入到車機屏和域控ECU之間的傳輸鏈路，記錄測試過程中傳輸?shù)囊曨l流和觸摸事件，以全面評估系統性能。

● 刷新proFRAME板卡的固件為TAP模式，使得板卡可以在車機屏和域控的傳輸鏈路中起透?jìng)骱团酝ǖ淖饔谩?/p>

● 通過ini文件配置proFRAME板卡的加串器和解串器為Bypass模式，使得域控ECU可以透過proFRAME板卡對車機屏進行SerDes的初始化配置。

● 使用sxpfrec工具通過旁通鏈路獲取整個測試過程中傳輸?shù)囊曨l流和觸摸事件數據，并傳輸至主機系統進行存儲和可視化分析處理。這一過程完全不影響域控ECU與車機屏的正常數據傳輸和顯示，實現了非侵入式測試。

四、項目測試記錄和成果

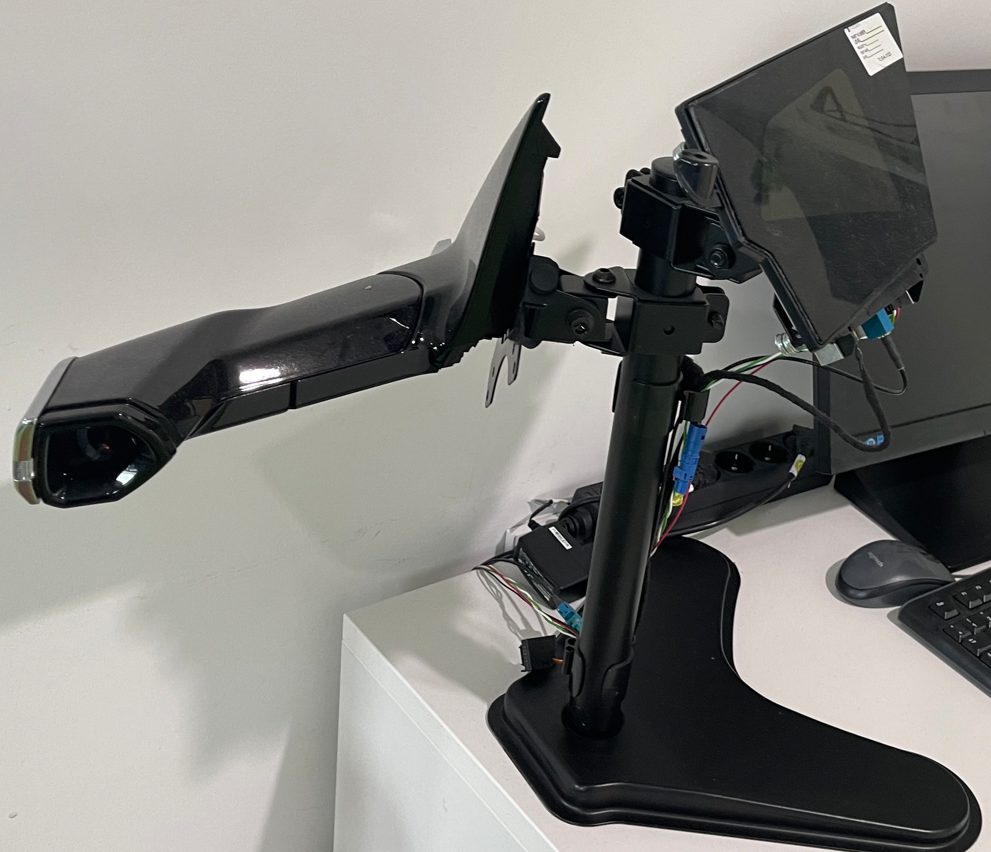

測試車機屏實物

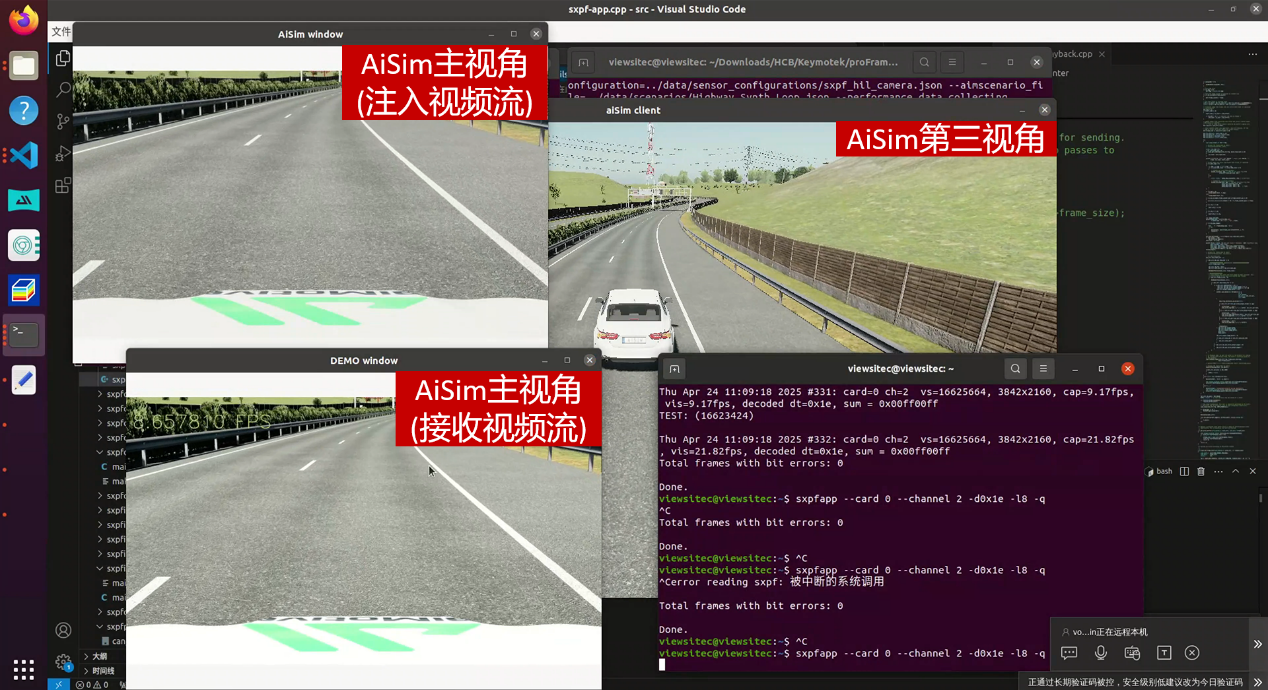

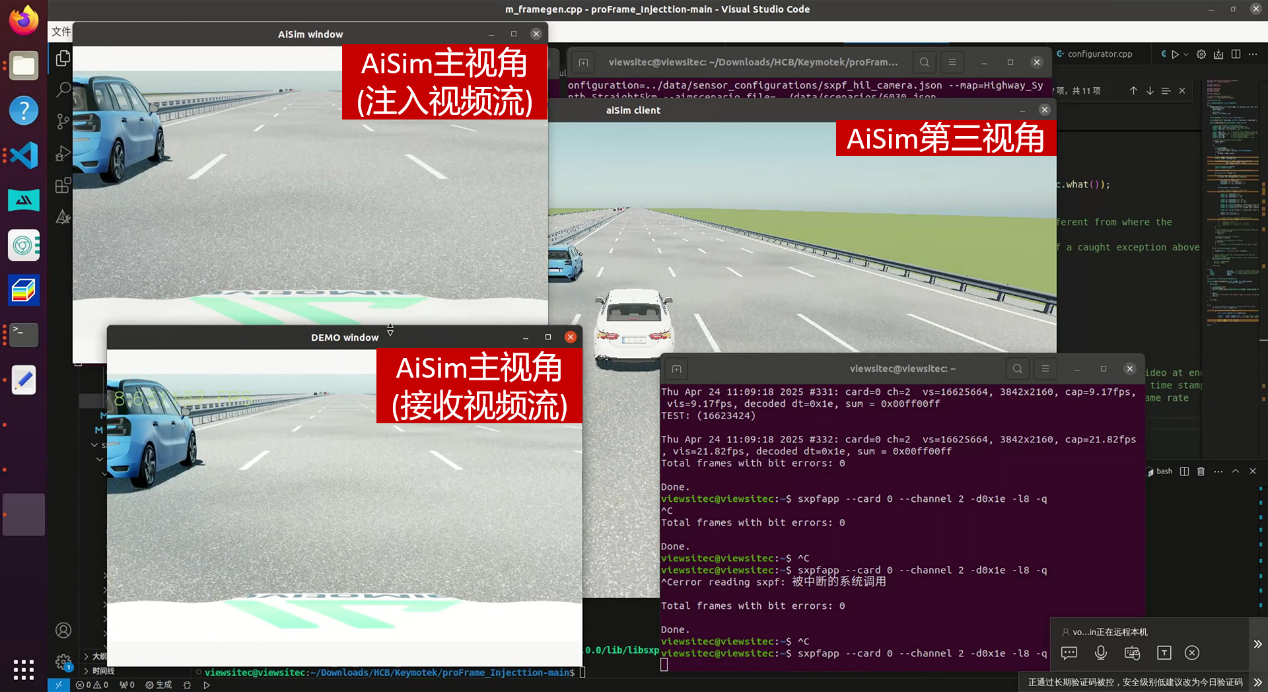

視頻圖像實時注入測試

項目成果

1. 測試效率提升

●快速故障定位：通過proFRAME的TAP模式和sxpfi2c,sxpfrec工具定位SerDes鏈路的故障。
●測試周期縮短：無需開發特定驅動，通過修改ini文件快速適配不同加串器和解串器。

●自動化測試覆蓋率提升：通過proFRAME提供cpp/c/labview/python例程和API快速集成實現自動化測試。

2. 數據注入質量改善

●數據精準注入：通過sxpf_image_header數據頭中ts_start, ts_end, ilg, ifg等參數保證實時圖像數據的精準回放。
●低延遲：基于DMA的方式通過PCIe總線直接傳輸圖像數據，實現微秒級延遲。

3. 成本優化

●車機屏故障和功能驗證：通過proFRAME的Replay模式和TAP模式，實現車機屏的故障檢測測試和功能驗證，避免量產后發現問題的召回風險。
●測試成本降低：當客戶測試終端的加串芯片和解串芯片更換時，只需更換相機適配器camAD模組即可快速兼容，底層軟固件不需要修改，且提供示例程序和API便于快速集成自動化測試腳本，減少人工成本和測試開發成本約70%。

友思特proFRAM 板卡

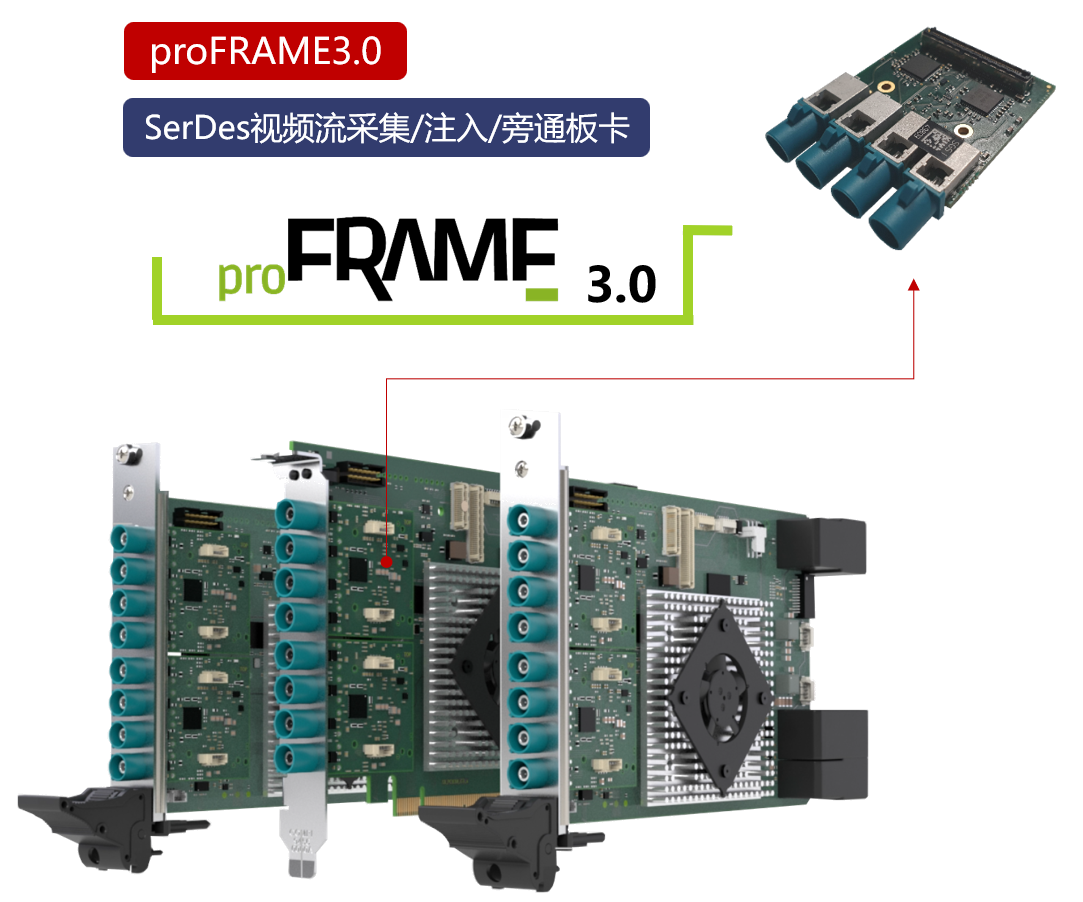

proFRAME視頻流采集和注入板卡

proFRAME視頻流采集和注入板卡采用模塊化的設計，主要分為基板和相機適配器，一塊基板可以安裝兩個相機適配器模塊。通過模塊化的設計，對于車載或自動駕駛場景中的采集和注入應用，只需刷新固件即可實現采集/注入/旁通模式的切換，只需更換相機適配器模塊，即可適配各種SerDes協議的攝像頭/ECU/顯示屏，現已支持GMSL1/2/3, FPD-Link Ⅲ/Ⅳ, GVIF3, ASA-ML, CSI-2等SerDes協議。
