在實際運行過程中，CAN總線線路可能因多種因素出現故障，其中斷路和短路故障較為常見且影響嚴重。深入了解這兩大類故障的現象及對總線的影響，對于快速定位故障、保障系統穩定運行具有重要意義。

掌握CAN總線的物理故障現象及對應的波形細節，有助于我們對CAN總線的故障排查，通過ZPS-CANFD的“物理層擾動控制面板”可以模擬CAN總線中以下常見的幾種物理故障，然后再結合“DSO控制面板”觀察故障后CANH、CANL和CAN差分（CANDIFF）信號的波形細節，進而來評估當前故障對CAN總線通信的影響。

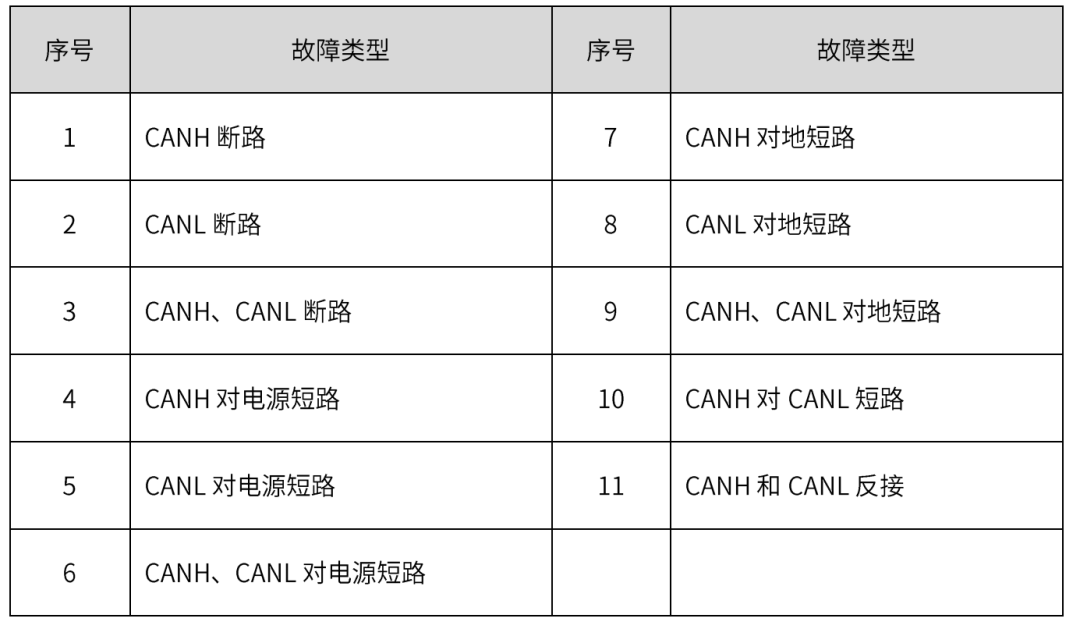

表1常見物理故障類型

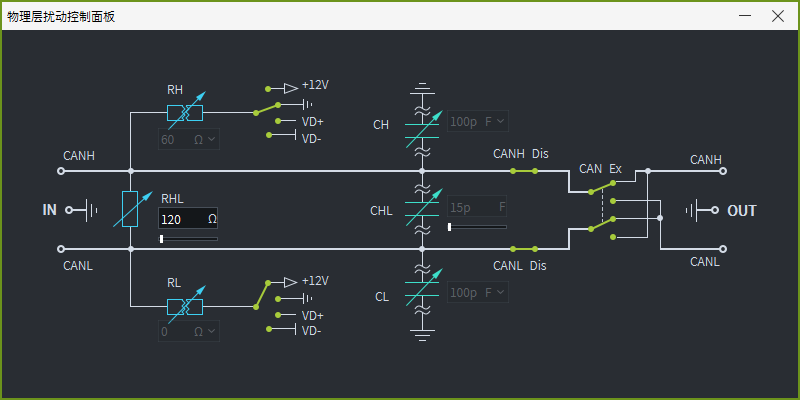

圖1 ZPS物理故障模擬面板

CAN正常報文和波形

CAN總線主要由一對差分信號線CANH和CANL構成，其電平表達是基于差分信號機制，根據CAN標準規定，CAN差分顯性電壓識別閾值下限值0.9V、隱性電壓識別閾值上限值0.5V，當CAN差分信號符合此條件時表達成對應的顯隱性電平。正常時的CANH、CANL和CANDIFF的顯、隱性輸出電壓特點及波形如圖 2所示。

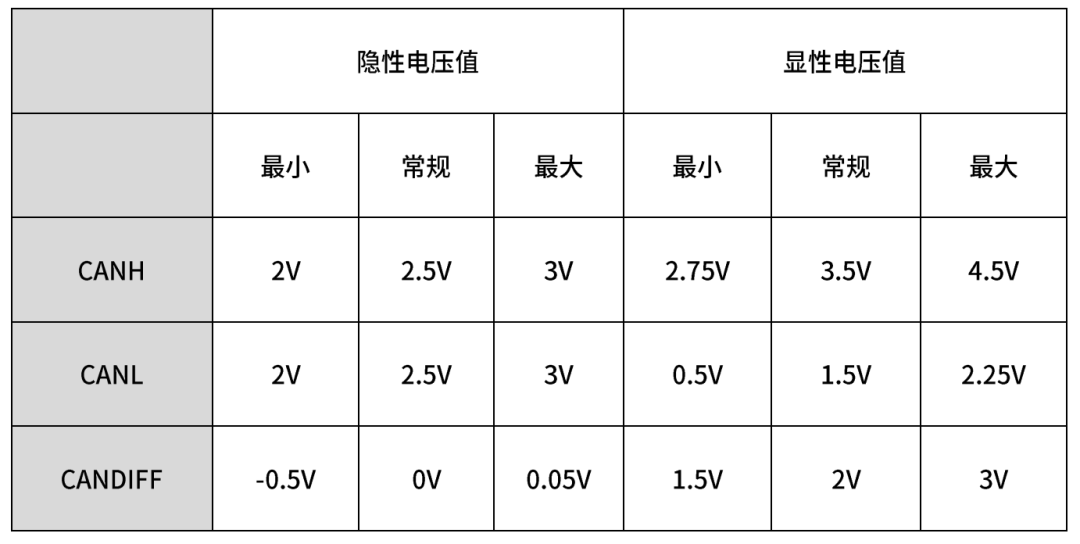

表2 CAN顯隱性電壓參考范圍

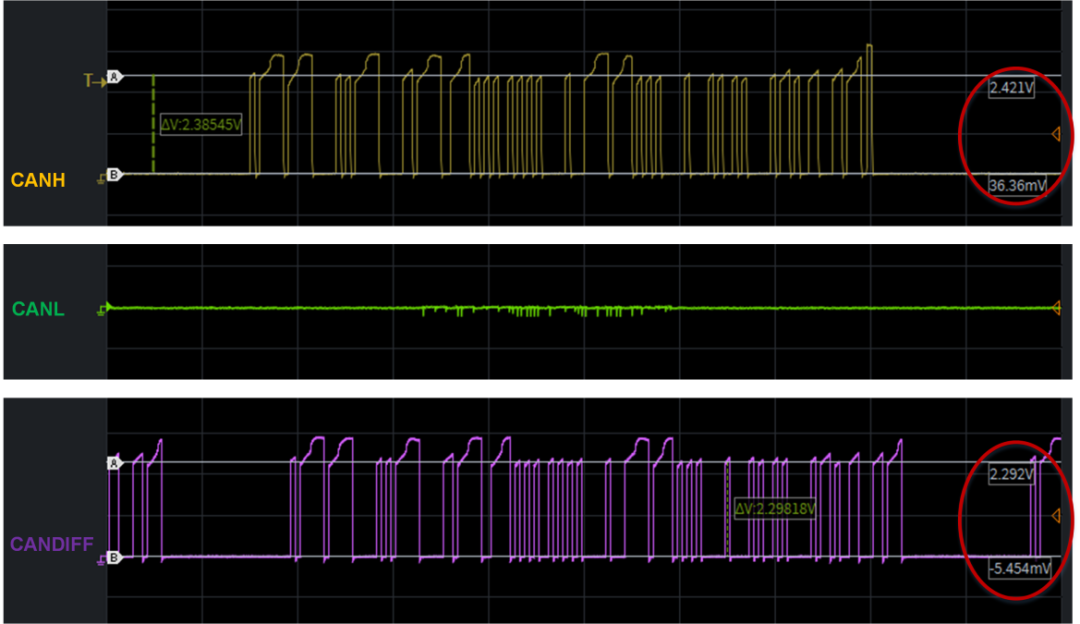

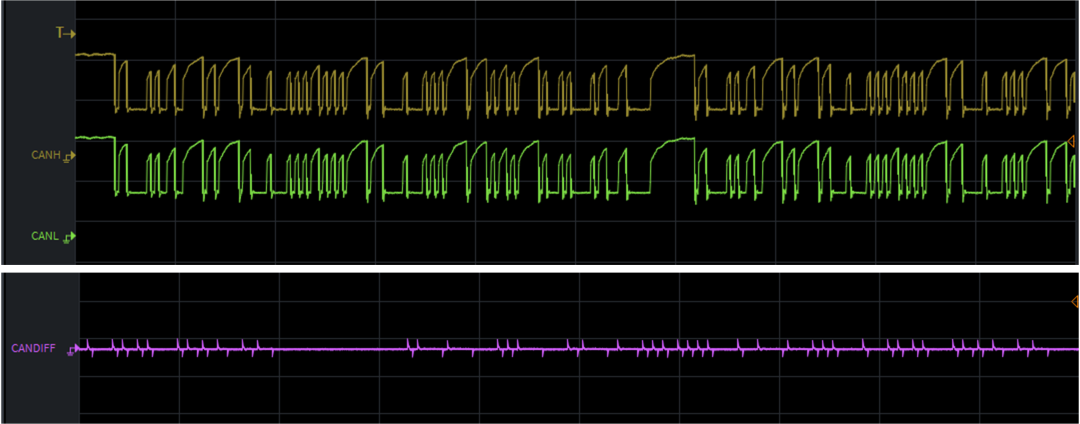

圖2 CAN正常報文和波形

故障后的現象分析及影響評估

假設一個CAN總線上只有兩個節點，分別是ZPS、USBCANFD-100U，兩個設備間的CANH、CANL、CANGND分別對應連接，然后通過ZPS的“物理層擾動控制面板”功能進行物理故障模擬，最后結合報文接收、DSO控制面板窗口對故障后的現象和影響進行分析。

一、CANH斷路

1.使能100U發送報文；

2.斷開CANH，即斷開ZPS物理故障模擬面板中“CANH Dis”繼電器；

3.現象如圖4所示，從波形上看，CANH、CANL在節點發送時同步下拉并異常密集，CANDIFF波形對應電壓在0V左右；

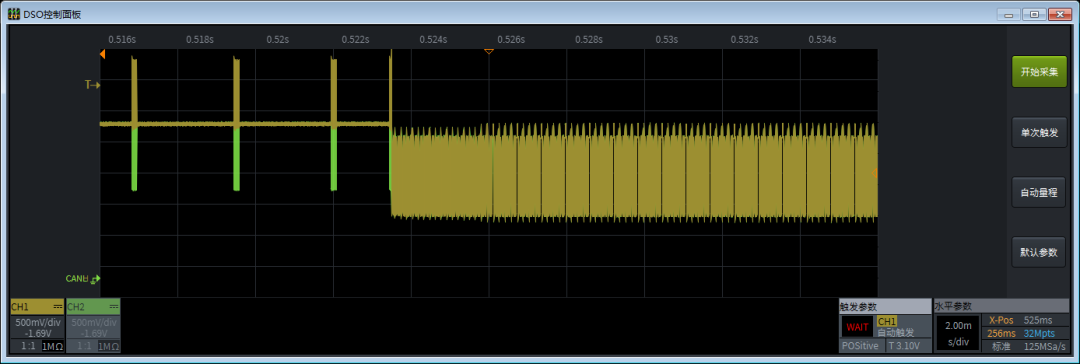

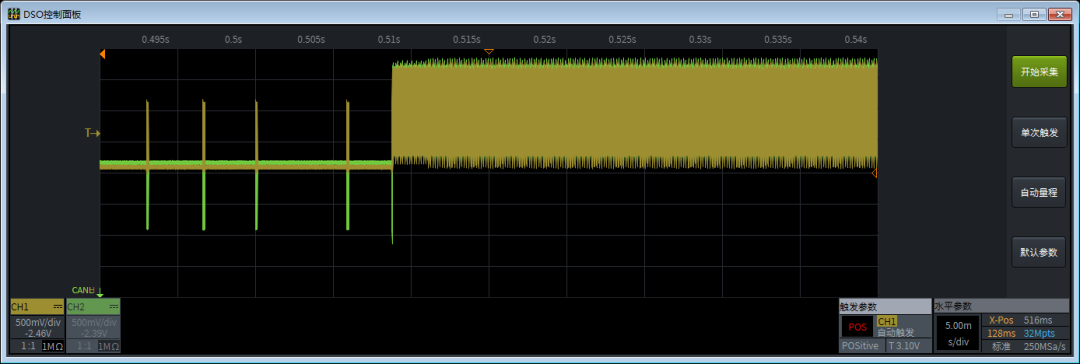

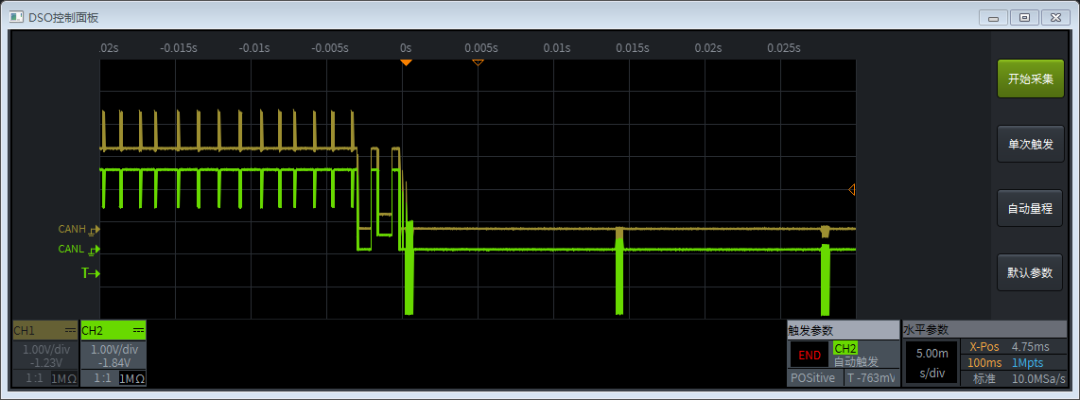

圖3CANH斷路故障前后的波形對比

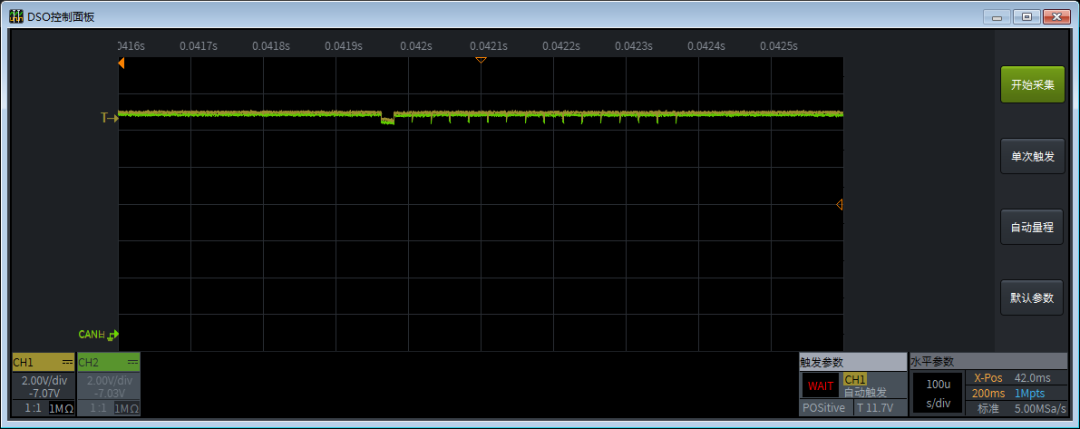

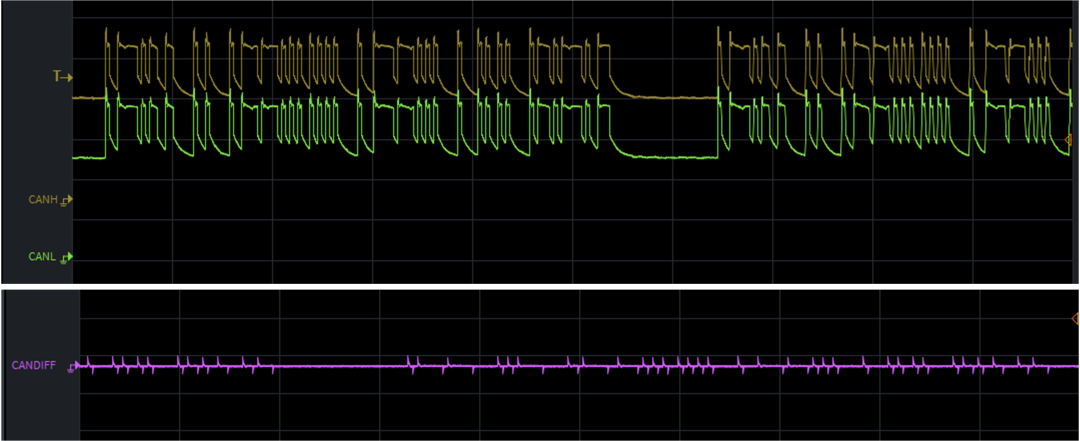

圖4 故障后CANH、CANL、CANDIFF波形細節

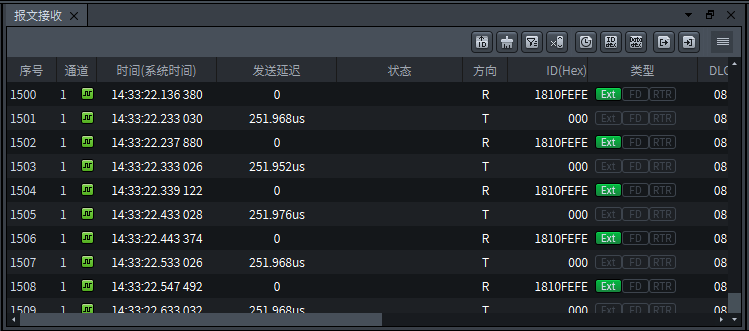

4. 使能ZPS發送報文，現象如圖 5所示，此時受斷路故障影響，將導致發送節點（ZPS）的重發機制持續報文發送，但若CAN總線上有多個節點，只斷開一個節點不會影響到其它節點間的通信。

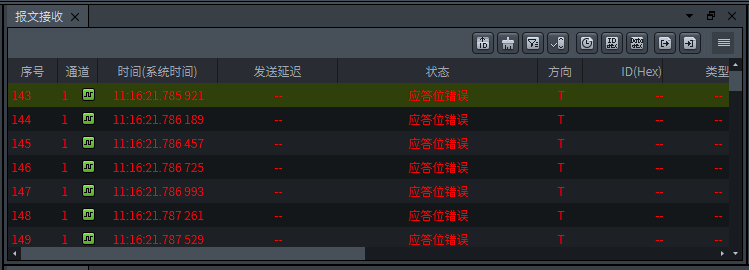

圖5 CAN總線通信錯誤

二、CANL斷路

1.使能100U發送報文；

2.斷開CANL，即斷開“CANL Dis”繼電器；

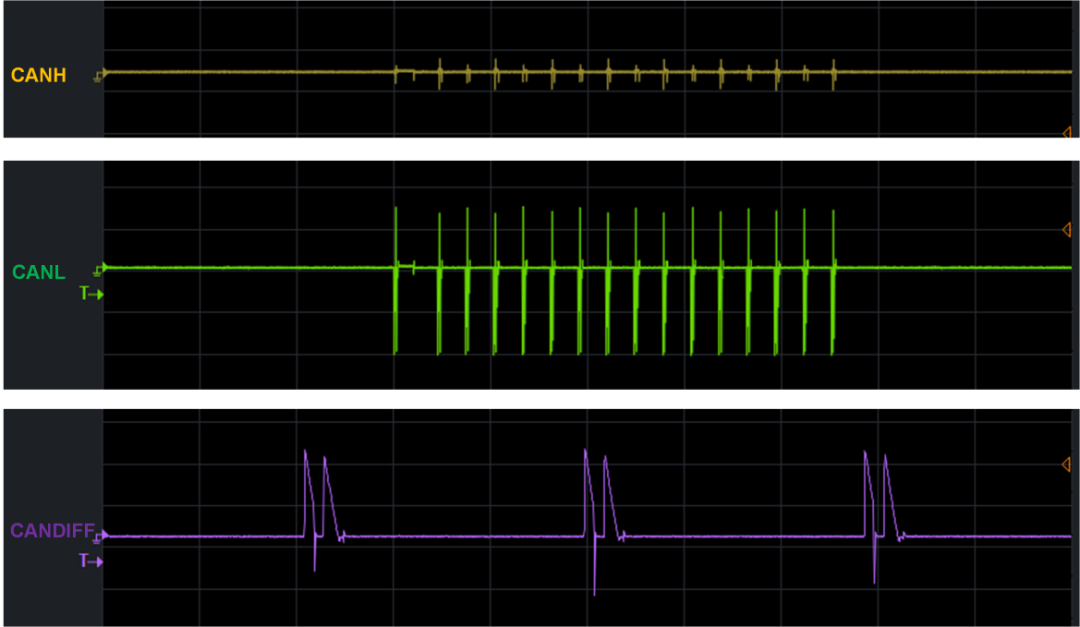

3.現象如圖7所示，從波形上看，CANH、CANL在節點發送時同步上拉并異常密集，CANDIFF波形對應電壓在0V左右；圖6 CANL斷路故障前后的波形對比圖

圖7 故障后CANH、CANL、CANDIFF波形細節

4. 使能ZPS發送報文，現象如圖8所示，此時受斷路故障影響，將導致發送節點（ZPS）的重發機制持續報文發送，但若CAN總線上有多個節點，只斷開一個節點不會影響到其它節點間的通信。

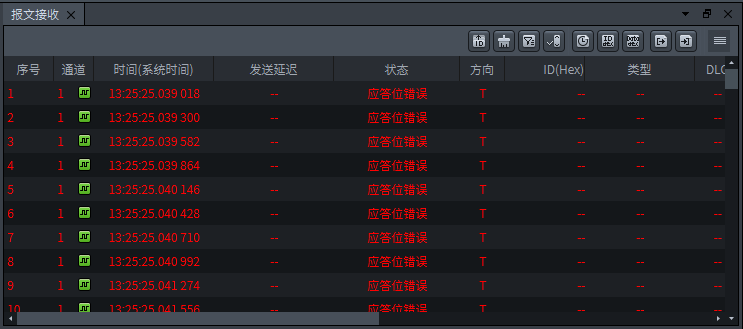

圖8 CAN總線通信錯誤

三、CANH、CANL斷路

1.使能100U發送報文；

2.斷開CANH、CANL，即斷開“CANH Dis”、“CANL Dis”繼電器；

3.現象如圖9所示，從波形上看，CANH、CANL波形對應電壓均在2.5V左右，所以CANDIFF電壓在0V左右；

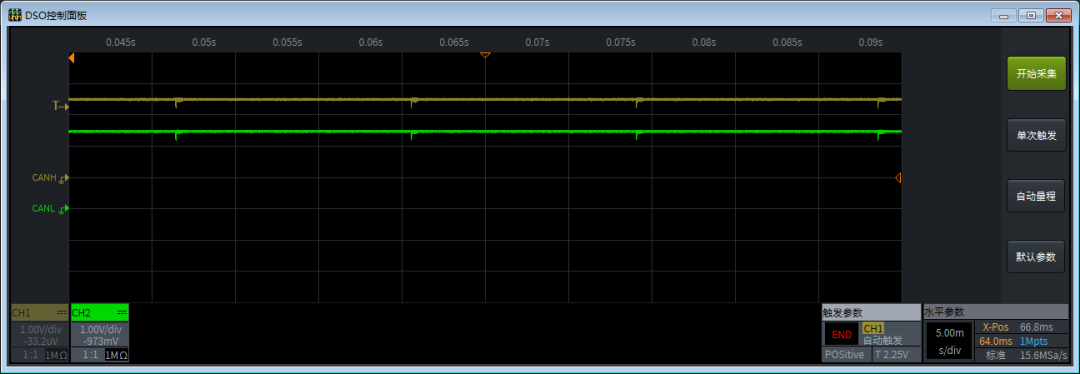

圖9 故障后CANH、CANL波形細節

4. 使能ZPS發送報文，現象如圖8所示，此時受斷路故障影響，將導致發送節點（ZPS）的重發機制持續報文發送，但若CAN總線上有多個節點，只斷開一個節點不會影響到其它節點間的通信。

四、CANH對電源（12V）短路

1.使能100U、ZPS均處于發送報文狀態；

2.將RH電阻設置為0Ω，然后將繼電器撥到+12V端；

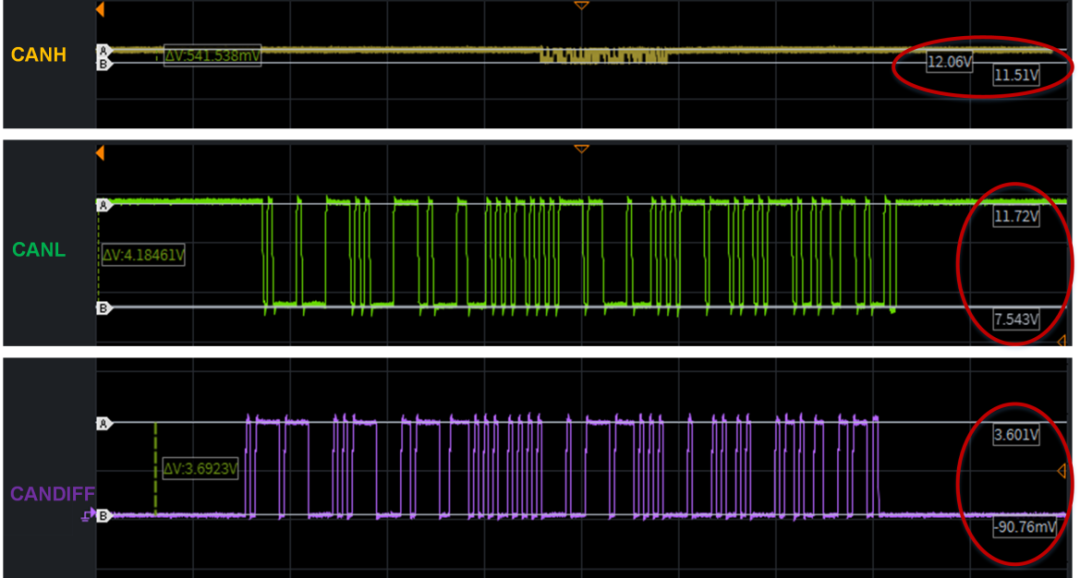

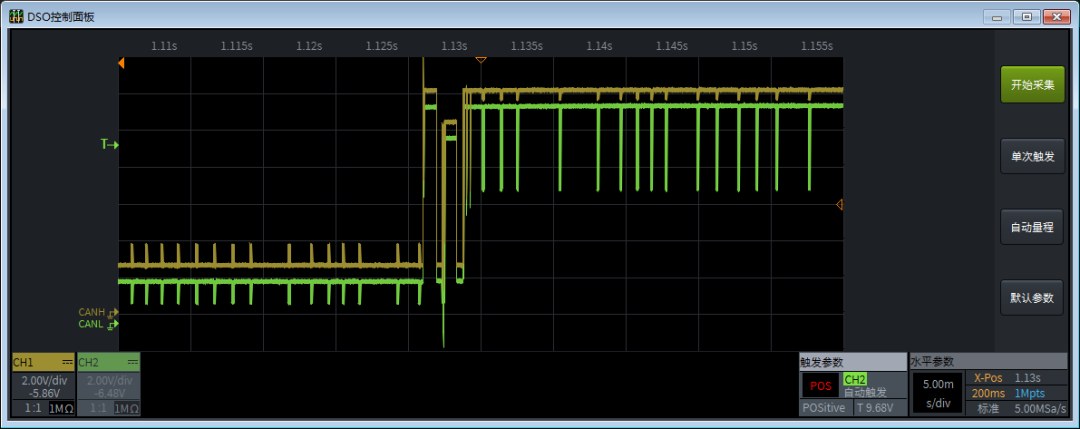

3.現象如圖10所示，從波形上看，CANH、CANL波形整體被拉高了，細節波形及對應電壓如圖11所示；

CANH顯隱性電壓被拉高到12V左右；

CANL顯性電壓被拉高到7.5V左右，隱性電壓被拉高到12V左右；

CANDIFF：隱性電壓0V，顯性電壓3.6V。

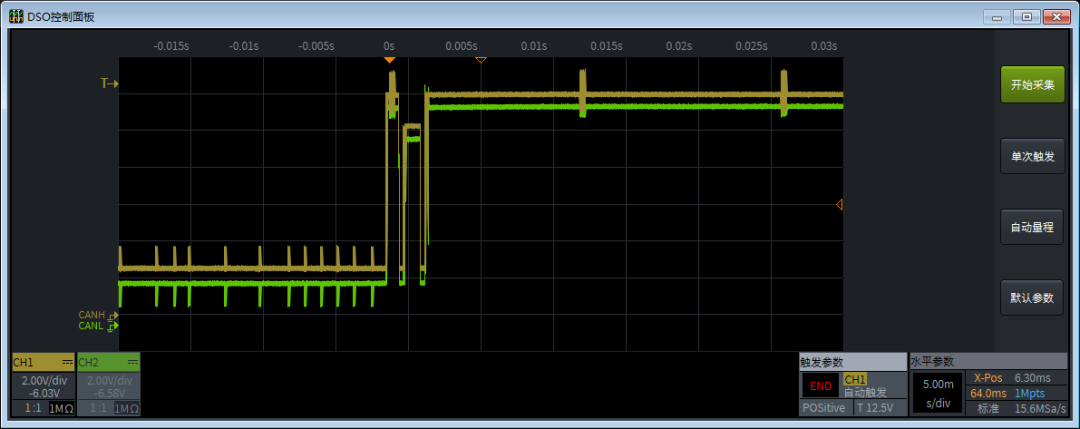

圖10CANH對電源短路故障前后波形對比圖

圖11故障后CANH、CANL、CANDIFF波形細節及對應電壓

4. 因為CANDIFF顯隱性電壓仍符合CAN理論對顯隱性判斷的電壓范圍，所以CAN總線上的所有節點不受故障影響仍能正常通信，如圖12所示。

圖12 CAN總線通信正常

五、CANL對電源（12V）短路

1.使能100U、ZPS均處于發送報文狀態；

2.將RL電阻設置為0Ω，然后將繼電器撥到+12V端；

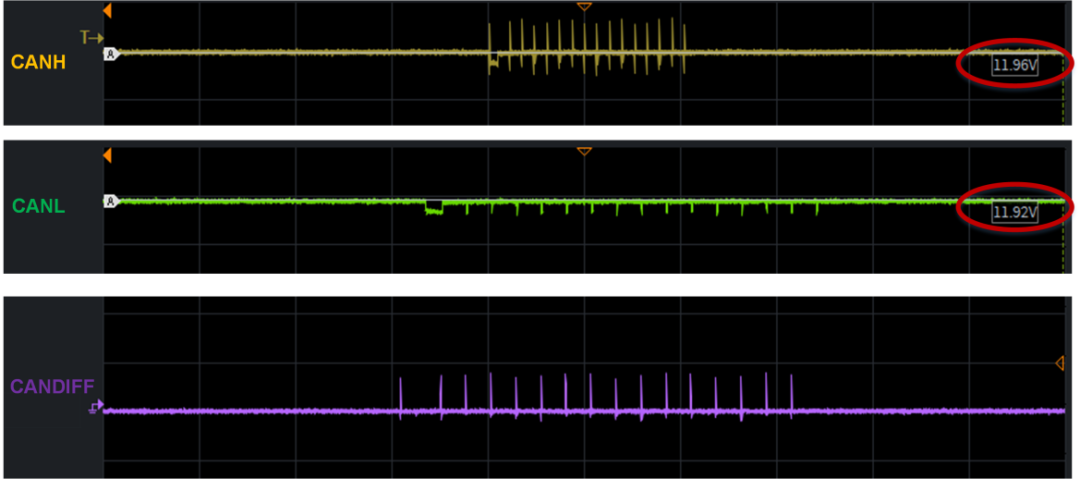

3.現象如圖13所示，從波形上看，CANH、CANL波形整體被拉高了，細節波形及對應電壓如圖14所示；

CANH顯隱性電壓被拉高到12V左右；

CANL顯隱性電壓被拉高到12V左右；

CANDIFF顯隱性電壓均為0V。

圖13 CANL對電源短路故障前后波形對比圖

圖14 故障后CANH、CANL、CANDIFF波形細節及對應電壓

4. 受故障影響，CANDIFF的顯隱性電壓均接近0V，所以CAN總線通信中斷。

六、CANH、CANL對電源（12V）短路

1.使能100U、ZPS均處于發送報文狀態；

2.將RH、RL電阻設置為0Ω，然后將對應的兩個繼電器分別撥到+12V端；

3.現象如圖15所示，從波形上看，CANH、CANL波形電壓均在12V左右，所以CANDIFF電壓接近0V，所以受故障影響，CAN總線通信中斷。

圖15故障后CANH、CANL波形細節

七、CANH對地短路

1.使能100U、ZPS均處于發送報文狀態；

2.將RH電阻設置為0Ω，然后將繼電器撥到地端；

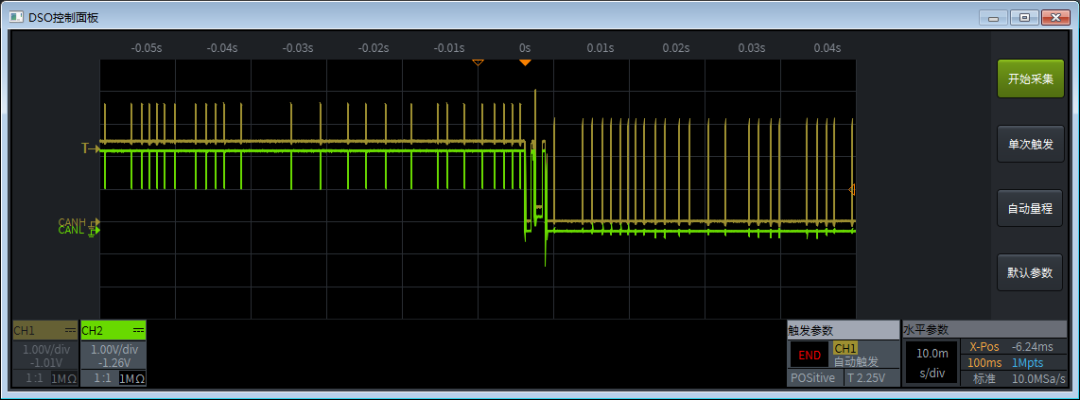

3.現象如圖16所示，從波形上看，CANH、CANL波形整體被拉低了，細節波形及對應電壓如圖17所示；

CANH顯隱性電壓被拉低到0V左右；

CANL顯隱性電壓被拉低到0V左右；

CANDIFF顯隱性電壓均為0V。

圖16CANH對地短路故障前后波形對比圖

圖17 故障后CANH、CANL、CANDIFF波形細節

4.受故障影響，CANDIFF的顯隱性電壓均接近0V，但有毛刺存在影響到CAN通信，導致CAN總線通信異常，如圖18所示。

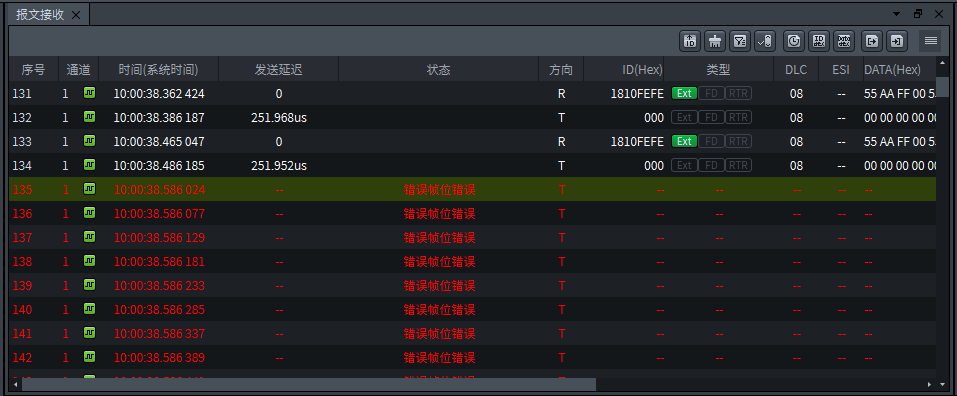

圖18CAN通信異常

八、CANL對地短路

1.使能100U、ZPS均處于發送報文狀態；

2.將RL電阻設置為0Ω，然后將繼電器撥到地端；

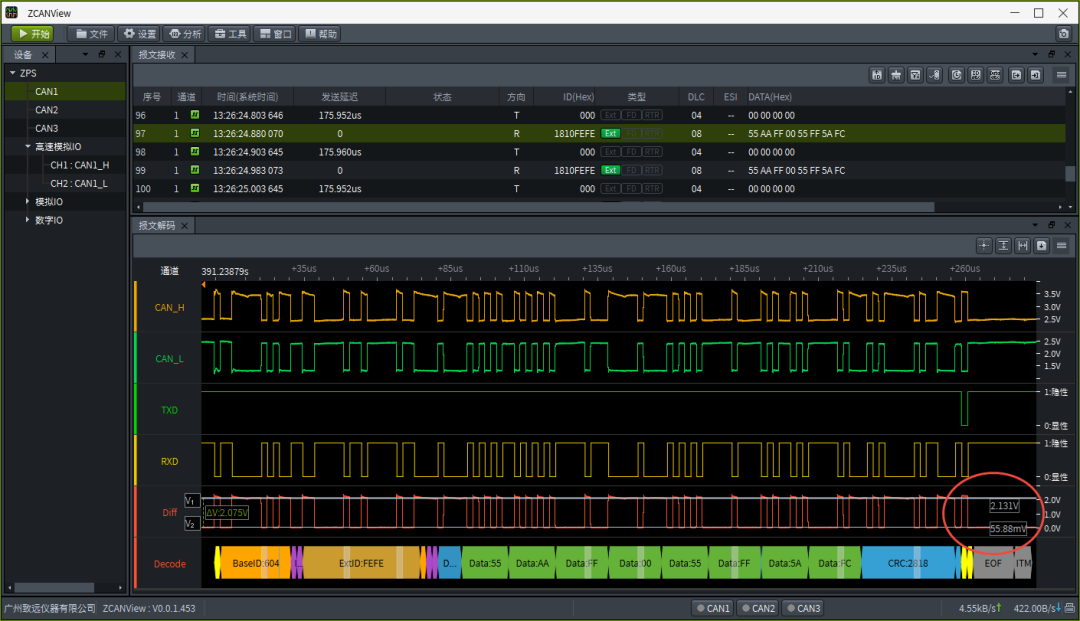

3.現象如圖19所示，從波形上看，CANH、CANL波形整體被拉低了，細節波形及對應電壓如圖20所示；

CANH顯性電壓被拉低到2.5V左右，隱性電壓被拉低到0V左右；

CANL顯隱性電壓被拉低到0V左右；

CANDIFF：隱性電壓0V，顯性電壓2.3V。

圖19CANL對地短路故障前后波形對比圖

圖20 故障后CANH、CANL、CANDIFF波形細節

4.因為CANDIFF顯隱性電壓仍符合CAN理論對顯隱性判斷的電壓范圍，所以CAN總線上的所有節點不受故障影響仍能正常通信。

九、CANH、CANL對地短路

1.使能100U、ZPS均處于發送報文狀態；

2.將RH、RL電阻設置為0Ω，然后將對應的兩個繼電器分別撥到地端；

3.現象如圖21所示，從波形上看，CANH、CANL波形電壓均在0V左右，所以CANDIFF電壓接近0V，所以受故障影響，CAN總線通信中斷。

圖21 故障后CANH、CANL波形細節

十、CANH對CANL短路

1.使能100U、ZPS均處于發送報文狀態；

2.將RHL電阻設置為0Ω；

3.現象如圖22所示，從波形上看，CANH、CANL波形電壓均在2.5V左右，所以CANDIFF電壓接近0V，所以受故障影響，CAN總線通信中斷。

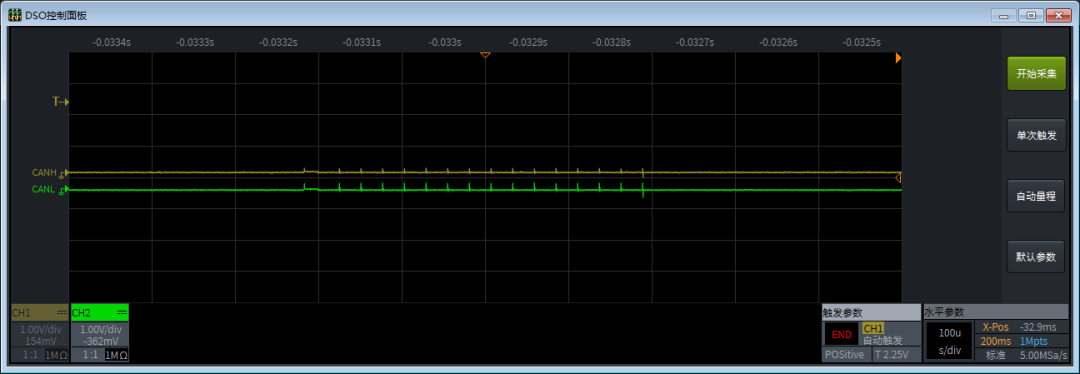

圖22 故障后CANH、CANL波形細節

十一、CANH和CANL反接

1.使能100U發送報文；

2.撥動CAN Ex繼電器將CANH和CANL反接；

3.現象如圖24所示，CANH、CANL、CANDIFF波形有序但是電平均不在正常范圍之內；

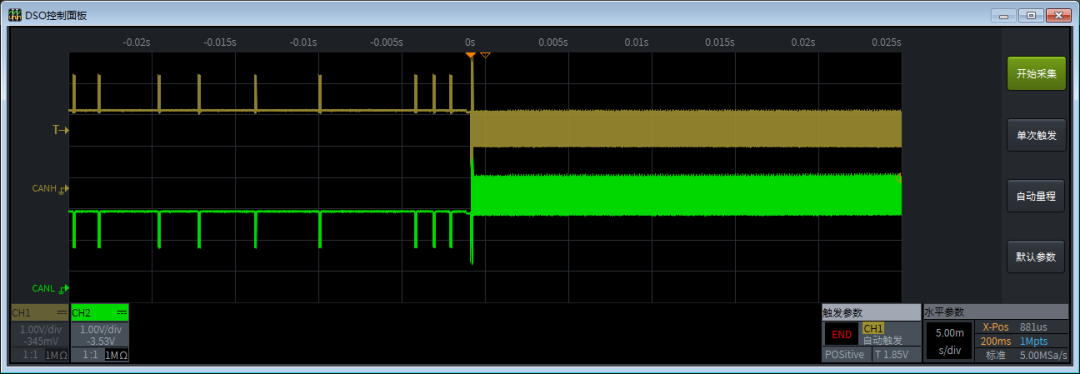

圖23CANH和CANL反接故障前后波形對比圖

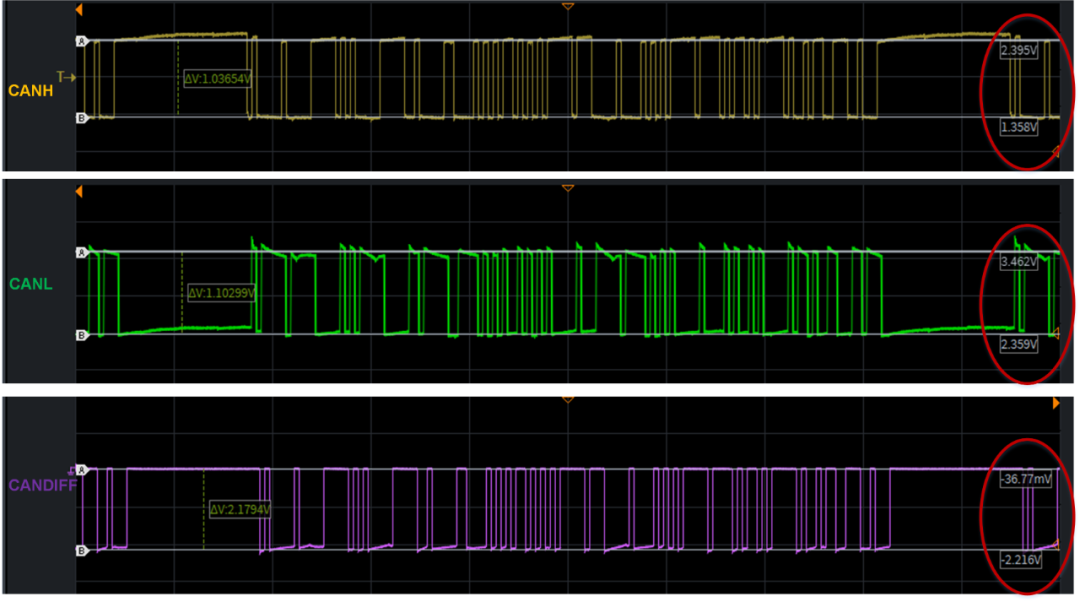

圖24 故障后CANH、CANL、CANDIFF波形細節

4. 使能ZPS發送報文，現象如圖25所示，此時受反接故障影響，導致CAN總線波形出現高低混亂的現象，進而導致了CAN總線的通信異常，如圖26所示。

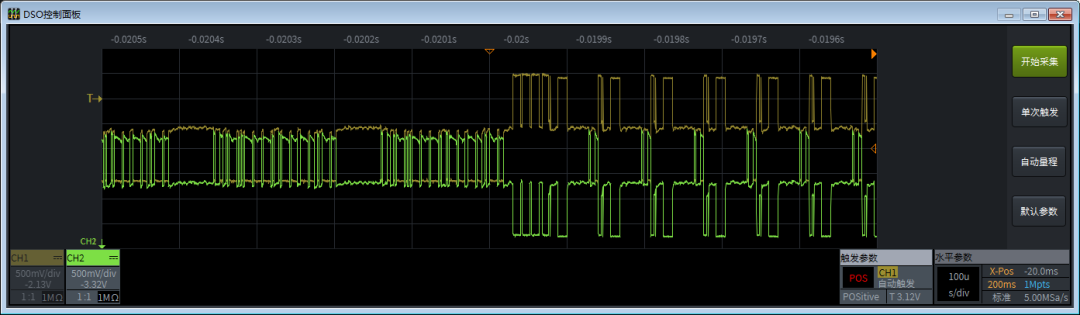

圖25 故障后CANH、CANL波形細節

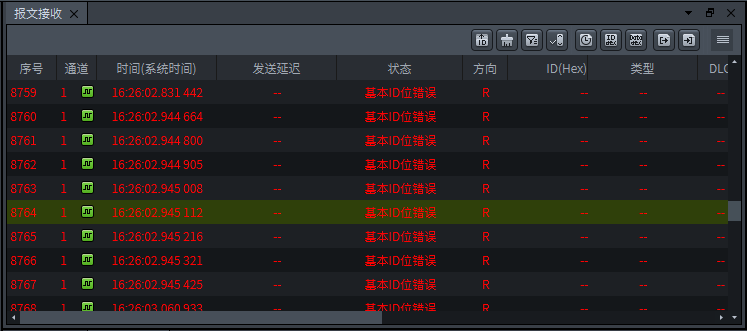

圖26CAN總線通信異常
