DRV89xx-Q1 是引腳兼容的集成多通道半橋驅動器系列，具有 4 至 12 個半橋。該器件系列具有低導通電阻 （R DS（開） ）以提高大電流工作期間的熱性能。

這些器件可以以獨立、順序或并聯模式驅動有刷直流 （BDC） 電機或步進電機。半橋完全可控，可實現電機的正向、反向、滑行和制動作。
*附件：drv8912-q1.pdf

這些器件具有標準的 16 位、5 MHz 串行外設接口 （SPI），具有菊花鏈功能，可實現完整配置和詳細診斷。根據器件的不同，集成了 4 個或 8 個可編程 PWM 發生器，以便在電機運行或 LED 調光控制期間進行電流限制。

該器件具有多種保護和診斷功能，包括一個nFAULT引腳，用于在發生故障時向系統發出警報。該器件具有低電流開路負載檢測（OLD）模式，用于在標稱負載電流較小時檢測開路負載情況，以及用于離線OLD的無源OLD模式。該器件還具有完全的短路、欠壓和過溫條件保護。

特性

• 符合 AEC-Q100 標準，適用于汽車應用
• 4、6、8、10 和 12 個半橋輸出
• 4.5V 至 32V 工作電壓
  • 40V 絕對最大電壓
• 每個輸出 1A RMS 電流
  • 并聯輸出的最大電流為 6A
• 低功耗睡眠模式 （1.5μA）
• 支持 3.3V 和 5V 邏輯輸入
• 用于配置和診斷的SPI
  • 5 MHz、16 位 SPI 通信
  • 菊花鏈功能
• PWM發生器可通過SPI進行編程
  • 單獨的半橋PWM作
  • 可配置為高側、低側和 H 橋負載驅動
  • 支持 8 位占空比分辨率
• 集成保護功能，通過 SPI 進行每通道詳細診斷
  • nFAULT引腳輸出
  • VM 欠壓鎖定 （UVLO）
  • VM 過壓保護 （OVP）
  • 邏輯電源上電復位 （POR）
  • 過流保護 （OCP）
  • 增強型開路負載檢測 （OLD）
  • 熱警告和關斷 （OTW/OTSD）

參數

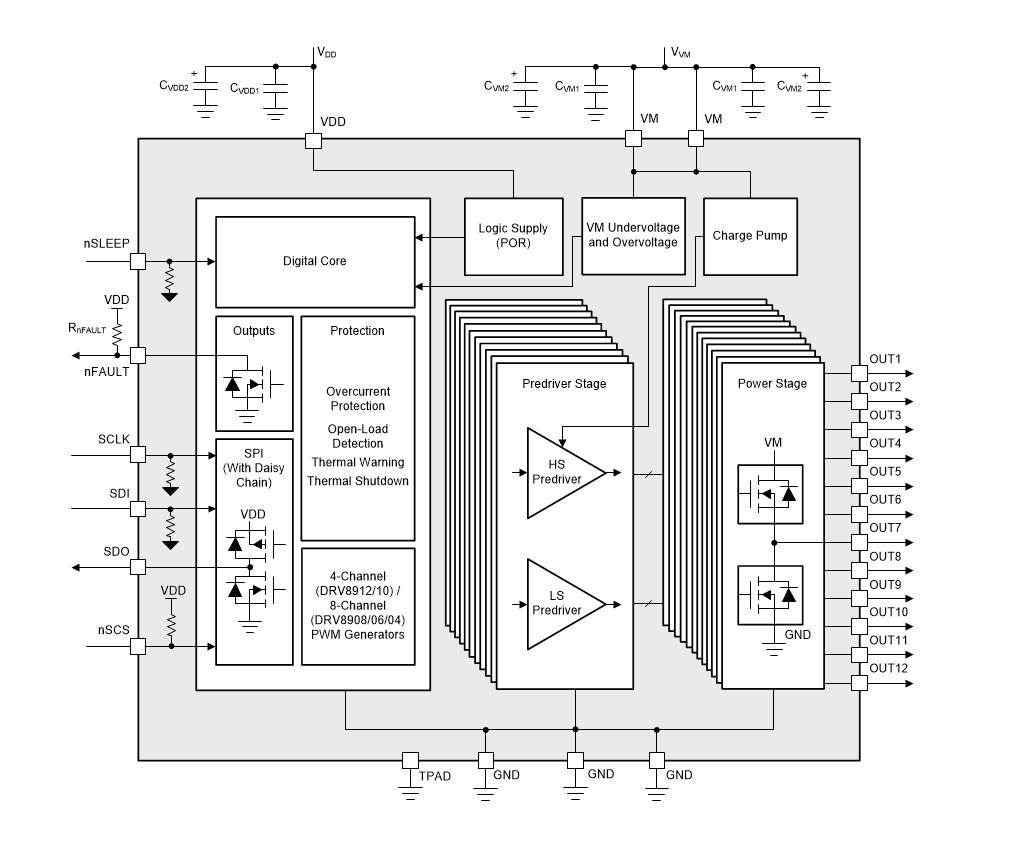

方框圖

產品概述

DRV89xx-Q1 是德州儀器(TI)推出的一系列汽車級多通道半橋驅動器，包括DRV8904-Q1、DRV8906-Q1、DRV8908-Q1、DRV8910-Q1和DRV8912-Q1型號，分別提供4至12個半橋輸出通道。這些器件專為汽車應用設計，符合AEC-Q100標準。

主要特性

• ?工作電壓范圍?：4.5V至32V（絕對最大電壓40V）
• ?輸出能力?：每個輸出1A RMS電流，并聯輸出可達6A最大電流
• ?低功耗模式?：睡眠模式電流僅1.5μA
• ?邏輯輸入支持?：3.3V和5V邏輯電平
• ?SPI接口?：5MHz 16位SPI通信，支持菊花鏈功能
• ?PWM生成?：可編程PWM發生器（4或8個，取決于型號），支持8位占空比分辨率
• ?集成保護功能?：
  • VM欠壓鎖定(UVLO)
  • VM過壓保護(OVP)
  • 邏輯電源上電復位(POR)
  • 過流保護(OCP)
  • 增強型開路負載檢測(OLD)
  • 熱警告和關斷(OTW/OTSD)

應用領域

• HVAC擋板直流電機
• 后視鏡調節和折疊
• LED應用
• 多個有刷直流電機和螺線管

功能描述

1. ?半橋驅動架構?：
   • 可配置為連續模式或PWM模式
   • 支持同步整流（自由輪模式）
   • 可調轉換速率控制（0.6V/μs或2.5V/μs）
   • 內置死區時間防止交叉導通
2. ?保護電路?：
   • 電源欠壓/過壓保護
   • 過流保護（可配置消隱時間）
   • 開路負載檢測（主動、低電流、負電流和被動模式）
   • 熱警告和關斷保護
3. ?SPI接口?：
   • 16位數據幀（8位命令+8位數據）
   • 支持多設備菊花鏈連接
   • 提供詳細的診斷信息

典型應用

文檔展示了該系列器件在汽車HVAC系統中的應用，可同時驅動多個有刷直流電機，支持獨立、順序或并聯連接方式。典型應用電路包括：

• 電源濾波電容（VM和VDD引腳）
• 外部nFAULT上拉電阻
• 微控制器SPI接口連接

封裝信息

所有器件均采用24引腳HTSSOP封裝（帶外露散熱焊盤），尺寸為7.80mm × 4.40mm。
