DRV89xx-Q1 是引腳兼容的集成多通道半橋驅動器系列，具有 4 至 12 個半橋。該器件系列具有低導通電阻 （R DS（開） ）以提高大電流工作期間的熱性能。

這些器件可以以獨立、順序或并聯模式驅動有刷直流 （BDC） 電機或步進電機。半橋完全可控，實現電機的前進、后退、滑行和制動作。
*附件：drv8910-q1.pdf

這些器件具有標準的16位、5MHz串行外設接口（SPI），具有菊花鏈功能，可實現完整配置和詳細診斷。根據器件的不同，集成了四個或八個可編程 PWM 發生器，以便在電機運行或 LED 調光控制期間進行電流限制。

該器件包括許多保護和診斷功能，包括一個 nFAULT 引腳，用于在發生故障時向系統發出警報。該器件具有低電流開路負載檢測 （OLD） 模式，可在標稱負載電流較小時檢測開路負載情況，并具有用于離線 OLD 的無源 OLD 模式。該器件還受到全面保護，免受短路、欠壓和過溫條件的影響。

特性

• 符合 AEC-Q100 標準，適用于汽車應用
• 4、6、8、10 和 12 個半橋輸出
• 4.5V 至 32V 工作電壓
  • 40V 絕對最大電壓
• 每個輸出 1A RMS 電流
  • 并聯輸出的最大電流為 6A
• 低功耗睡眠模式 （1.5μA）
• 支持 3.3V 和 5V 邏輯輸入
• 用于配置和診斷的SPI
  • 5 MHz、16 位 SPI 通信
  • 菊花鏈功能
• PWM發生器可通過SPI進行編程
  • 單獨的半橋PWM作
  • 可配置為高側、低側和 H 橋負載驅動
  • 支持 8 位占空比分辨率
• 集成保護功能，通過 SPI 進行每通道詳細診斷
  • nFAULT引腳輸出
  • VM 欠壓鎖定 （UVLO）
  • VM 過壓保護 （OVP）
  • 邏輯電源上電復位 （POR）
  • 過流保護 （OCP）
  • 增強型開路負載檢測 （OLD）
  • 熱警告和關斷 （OTW/OTSD）

參數

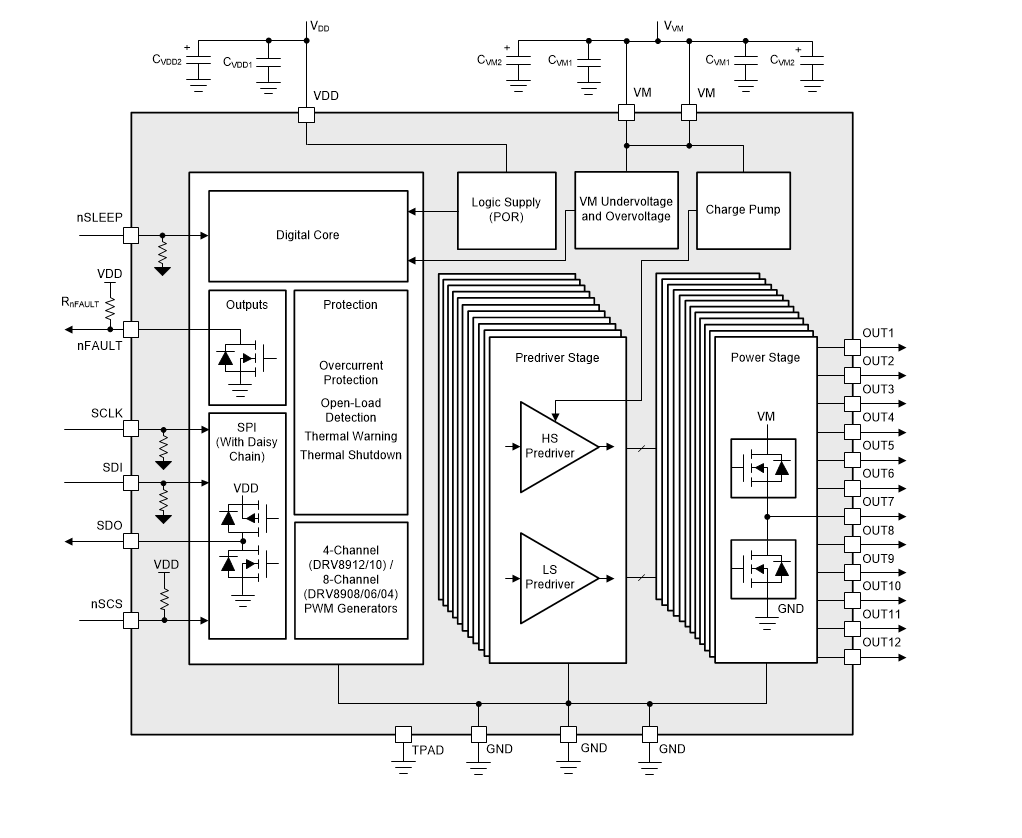

方框圖

?1. 產品概述?
DRV89xx-Q1是德州儀器（TI）推出的汽車級多通道半橋驅動器系列，包含DRV8904-Q1（4通道）、DRV8906-Q1（6通道）、DRV8908-Q1（8通道）、DRV8910-Q1（10通道）和DRV8912-Q1（12通道）型號。該系列專為驅動有刷直流電機（BDC）、步進電機、LED和螺線管設計，支持4.5V至32V寬電壓范圍，峰值耐壓40V，每通道RMS電流1A（并聯輸出可達6A）。

?2. 核心特性?

• ?集成保護功能?：包括過流保護（OCP）、欠壓鎖定（UVLO）、過壓保護（OVP）、熱警告/關斷（OTW/OTSD）及開載檢測（OLD）。
• ?靈活控制模式?：支持連續模式、PWM斬波模式（4/8個可編程PWM發生器，8位分辨率）和并聯模式（高電流應用）。
• ?通信接口?：5MHz SPI接口，支持菊花鏈連接，實現配置與診斷。
• ?低功耗設計?：睡眠模式電流低至1.5μA。

?3. 關鍵應用場景?

• ?汽車HVAC風門控制?
• ?后視鏡調節/折疊?
• ?多電機協同控制?
• ?LED調光驅動?

?4. 技術細節?

• ?驅動架構?：半橋結構支持正向、反向、制動和滑行操作，可配置同步整流（Free-Wheeling模式）。
• ?可調參數?：
  • 壓擺率（0.6V/μs或2.5V/μs）
  • 死區時間（2-32μs）
  • PWM頻率（80Hz/100Hz/200Hz/2kHz）
• ?診斷功能?：通過nFAULT引腳和SPI寄存器提供詳細故障狀態（如OCP、OLD、OTSD等）。

?5. 封裝與兼容性?

• 24引腳HTSSOP封裝（帶散熱焊盤），引腳兼容全系列型號。
• 符合AEC-Q100汽車可靠性標準。

?6. 設計支持?

• 提供寄存器映射表（如PWM映射、保護閾值配置）。
• 典型應用電路包括外部電容選型（VM/VDD去耦電容）、并聯模式布局指南。

?文檔結構?

• ?第1-3節?：產品特性、應用場景及功能描述。
• ?第4-8節?：電氣參數、時序要求、功能模式詳解（睡眠/運行/故障）。
• ?第9節?：應用設計指南（如熱管理、PCB布局）。
• ?附錄?：寄存器映射表（地址0x00-0x24）、典型波形圖（如SPI時序、PWM控制）。

該文檔為汽車多電機控制系統提供了完整的硬件和軟件設計參考，強調高集成度與診斷能力，適用于安全關鍵型應用。
