DRV89xx-Q1 是引腳兼容的集成多通道半橋驅動器系列，具有 4 至 12 個半橋。該器件系列具有低導通電阻 （R DS（開） ）以提高大電流工作期間的熱性能。

這些器件可以以獨立、順序或并聯模式驅動有刷直流 （BDC） 電機或步進電機。半橋完全可控，實現電機的前進、后退、滑行和制動作。
*附件：drv8906-q1.pdf

這些器件具有標準的16位、5MHz串行外設接口（SPI），具有菊花鏈功能，可實現完整配置和詳細診斷。根據器件的不同，集成了四個或八個可編程 PWM 發生器，以便在電機運行或 LED 調光控制期間進行電流限制。

該器件包括許多保護和診斷功能，包括一個 nFAULT 引腳，用于在發生故障時向系統發出警報。該器件具有低電流開路負載檢測 （OLD） 模式，可在標稱負載電流較小時檢測開路負載情況，并具有用于離線 OLD 的無源 OLD 模式。該器件還受到全面保護，免受短路、欠壓和過溫條件的影響。

特性

• 符合 AEC-Q100 標準，適用于汽車應用
• 4、6、8、10 和 12 個半橋輸出
• 4.5V 至 32V 工作電壓
  • 40V 絕對最大電壓
• 每個輸出 1A RMS 電流
  • 并聯輸出的最大電流為 6A
• 低功耗睡眠模式 （1.5μA）
• 支持 3.3V 和 5V 邏輯輸入
• 用于配置和診斷的SPI
  • 5 MHz、16 位 SPI 通信
  • 菊花鏈功能
• PWM發生器可通過SPI進行編程
  • 單獨的半橋PWM作
  • 可配置為高側、低側和 H 橋負載驅動
  • 支持 8 位占空比分辨率
• 集成保護功能，通過 SPI 進行每通道詳細診斷
  • nFAULT引腳輸出
  • VM 欠壓鎖定 （UVLO）
  • VM 過壓保護 （OVP）
  • 邏輯電源上電復位 （POR）
  • 過流保護 （OCP）
  • 增強型開路負載檢測 （OLD）
  • 熱警告和關斷 （OTW/OTSD）

參數

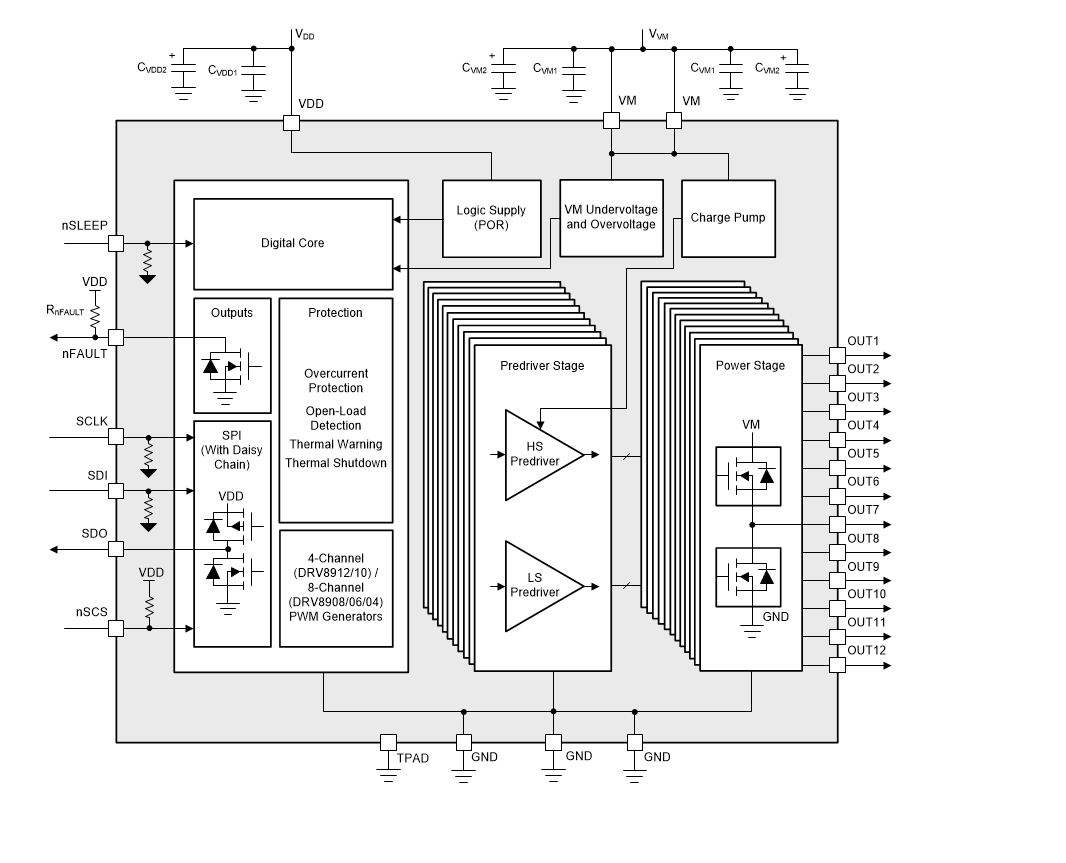

方框圖

?1. 產品概述?
DRV89xx-Q1是德州儀器（TI）推出的汽車級多通道半橋驅動器系列，包含DRV8904-Q1（4通道）、DRV8906-Q1（6通道）、DRV8908-Q1（8通道）、DRV8910-Q1（10通道）和DRV8912-Q1（12通道）。該系列專為驅動有刷直流電機（BDC）、步進電機、LED和螺線管設計，適用于汽車HVAC風門控制、后視鏡調節、折疊等場景。

?2. 關鍵特性?

• ?工作電壓范圍?：4.5V至32V（絕對最大值40V），支持負載突降和冷啟動場景。
• ?輸出能力?：每通道1A RMS電流，并聯輸出時最大6A。
• ?低功耗模式?：睡眠模式電流低至1.5μA。
• ?控制接口?：支持5MHz SPI通信，具備菊花鏈功能，可配置PWM生成器（4或8個）。
• ?保護功能?：
  • 過流保護（OCP）、欠壓鎖定（UVLO）、過壓保護（OVP）。
  • 開載檢測（OLD），包括主動、低電流、負電流和被動模式（僅DRV8908/06/04）。
  • 熱警告（OTW）和熱關斷（OTSD）。

?3. 功能模式?

• ?連續模式?：直接控制高低邊MOSFET，支持電機正轉、反轉、制動和滑行。
• ?PWM模式?：支持8位分辨率PWM調頻（80Hz至2kHz），可配置同步整流（Freewheeling）。
• ?并聯模式?：多通道并聯以驅動高電流負載，需配置OCP去抖時間（1μs至60μs）。

?4. 寄存器與配置?

• ?狀態寄存器?：實時反饋故障狀態（如OCP、OLD、OTSD）。
• ?控制寄存器?：通過SPI配置輸出模式、PWM映射、保護閾值等。
• ?診斷功能?：nFAULT引腳指示故障，SPI可讀取詳細故障信息。

?5. 典型應用?

• ?汽車HVAC?：多風門電機獨立控制。
• ?后視鏡系統?：支持折疊、角度調節和LED驅動。
• ?工業設備?：多電機協同控制，如傳送帶或機械臂。

?6. 封裝與設計支持?

• ?封裝?：24引腳HTSSOP（帶散熱焊盤），尺寸7.8mm×4.4mm。
• ?設計資源?：提供寄存器映射表、時序圖、典型應用電路及熱性能數據。

?7. 版本更新?
文檔版本SLVSEC9C（2020年2月修訂），更新了OCP去抖時間規格、電氣特性測試數據及新增圖表（如負電流OLD波形）。

?總結?
DRV89xx-Q1系列通過高集成度、靈活配置和全面的保護功能，為汽車和工業多電機控制系統提供了可靠的解決方案，尤其適合空間受限且需高可靠性的應用場景。
