電機控制新選擇！PY32MD320芯片深度解析：集成預驅+低功耗，成本直降30%？

工程師必看：這款芯片把三相驅動 “焊” 進了MCU里！

做水泵、電動工具、航模開發的你，是否還在為 “MCU + 驅動板” 的繁瑣設計頭疼？普冉半導體最新推出的PY32MD320 系列芯片，直接把三相半橋驅動集成進 32 位 MCU，體積縮水一半，成本還更低 —— 今天就帶大家拆解這份規格書里的硬核干貨！

PY32MD320

一、核心參數：小身材藏著大能量

作為專為電機控制而生的 MCU，PY32MD320 的 “配置單” 堪稱誠意滿滿：

? 性能核心：32 位 ARM Cortex-M0 + 內核，最高 48MHz 主頻，輕松應對 BLDC/PMSM 算法運算

? 存儲配置：64KB Flash + 8KB SRAM，滿足復雜控制程序存儲需求

? 極端適配：-40℃~105℃寬溫工作，2.0~5.5V 寬壓輸入，工業場景穩如泰山

? 封裝亮點：QFN32（4*4mm）超小封裝，每個邊 8 個引腳，PCB 布局省空間。

二、最大驚喜：內置三相預驅，省掉半塊驅動板

這是 PY32MD320 最顛覆的設計 ——集成多功能三相 NN 型半橋式柵極驅動器，直接省去外置驅動芯片：

40V 浮動耐壓，5.5~18V 驅動電壓適配主流電機

±0.8A 輸出電流，無需額外擴流電路

自帶自舉二極管 + 5V/50mA LDO，外圍元件砍半

4 路可調分壓比較器 + 1 路 PGA，電流采樣更精準

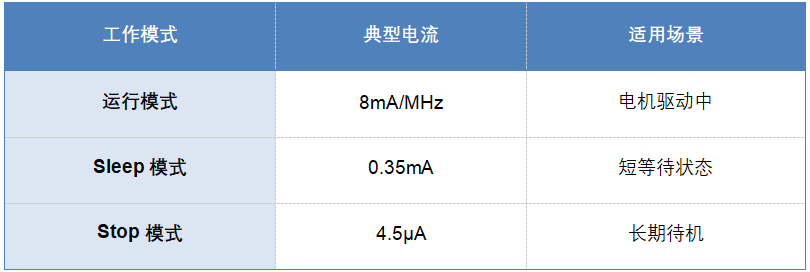

三、低功耗黑科技：待機電流低至 4.5μA

工業設備最愁續航？它的功耗控制堪稱極致：

搭配 LPTIM 低功耗定時器，可從 Stop 模式快速喚醒，完美適配電池供電設備 。

四、開發門檻有多低？新手也能快速上手

普冉為它準備了 “全家桶” 開發支持：

? 全套 SDK：含電機控制專用庫（FOC / 方波驅動例程）

? 硬件工具：StartKit 開發板 + 在線調試器，即插即用

? 文檔支持：參考設計、應用筆記、視頻教程全覆蓋

提示：支持 SWD 單線調試，不用拆板就能查問題，調試效率翻倍！

五、這些場景閉眼入！

家用 / 工業水泵（恒壓供水、熱水循環）

電動工具（電鉆、砂光機）

航模 / 無人機（無刷電機驅動）

小型家電（風扇、掃地機）
