PY32MD310是普冉半導體推出的一款面向電機驅動的專用型微控制器。它的最大特點是在標準的ARM Cortex-M0+ MCU基礎上，集成了一個三相半橋柵極驅動器，使其非常適合直接驅動BLDC（無刷直流）或PMSM（永磁同步）電機。
PY32MD310是一款單芯片電機驅動解決方案，它將MCU、柵極驅動器和運放“三合一”，極大地簡化了外圍電路設計，降低了整體方案的成本和PCB面積，非常適合追求高性價比和緊湊設計的電機驅動產品。常用于風機、風扇、水泵、電動工具、航模等應用。

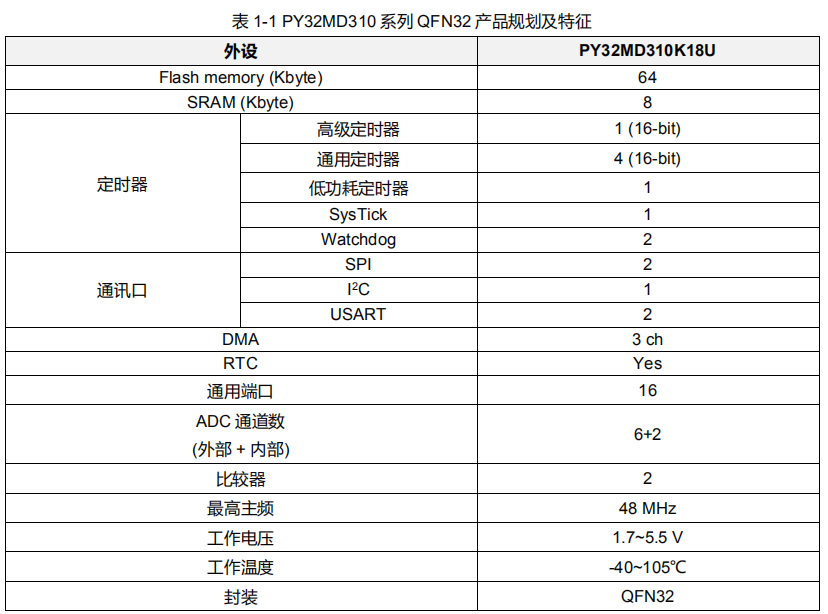

PY32MD310單片機核心特性：

1. 內核與性能

內核 ：32位 Arm Cortex-M0+

最高主頻 ：48 MHz

工作電壓 ：1.7 V ~ 5.5 V（寬壓設計）

工作溫度 ：-40°C ~ 105°C

2. 存儲器

Flash ：64 KB

SRAM ：8 KB

3. 電源管理與低功耗

模式 ：支持 Sleep（睡眠）和 Stop（停止）模式。

電壓監控 ：具備上電/掉電復位（POR/PDR）、欠壓復位（BOR）和可編程電壓檢測器（PVD）。

典型功耗 ：

運行模式 （所有外設開啟 @48 MHz）：約 2.6 mA

Stop模式 （最低配置）：約 4.5 μA

4. 豐富外設資源

定時器 ：

1個16位高級定時器（TIM1）：帶死區插入的互補PWM輸出，是驅動電機的核心。

4個16位通用定時器（TIM3, TIM14, TIM16, TIM17）

1個低功耗定時器（LPTIM）

2個看門狗（獨立IWDG和窗口WWDOG）

通信接口 ：

2 x USART （支持自動波特率檢測）

2 x SPI

1 x I2C （最高400kHz）

模擬外設 ：

1 x 12位 ADC ：最多6個外部通道 + 2個內部通道（溫度傳感器、內部參考電壓）

2 x 比較器（COMP）

其他 ：

3通道 DMA

硬件CRC

RTC （實時時鐘）

5.內置三相半橋柵極驅動器

這是PY32MD310與通用MCU最根本的區別：

工作電壓 ：6V ~ 36V，可直接連接電機驅動電源。

輸出 ：3組半橋輸出（HO1/LO1, HO2/LO2, HO3/LO3）。

內置LDO ：提供5V/50mA輸出，可為MCU自身或外部電路供電。

內置運放 ：2個低失調運算放大器，常用于電機相電流采樣。

集成保護 ：內置死區時間（典型500ns）、VGS鉗位、過熱保護等。
