針對傳統晾曬受天氣影響、干衣機體積大，以及梅雨天/陰雨天/潮濕環境衣物鞋子難干、異味滋生等問題，納祥科技為客戶打造了一款便攜式可拆卸烘干衣架方案，方案無遮罩設計，三向出風，即插即用，支持30℃柔風護衣與60℃強力速干雙模式。

方案概述

本方案通過單片機接收用戶指令（物理按鍵選擇30℃/60℃模式），以PWM信號調節發熱絲功率，并同步驅動風扇，形成定向熱風流。三組獨立風道實現立體循環送風，加速衣物干燥及殺螨除菌。

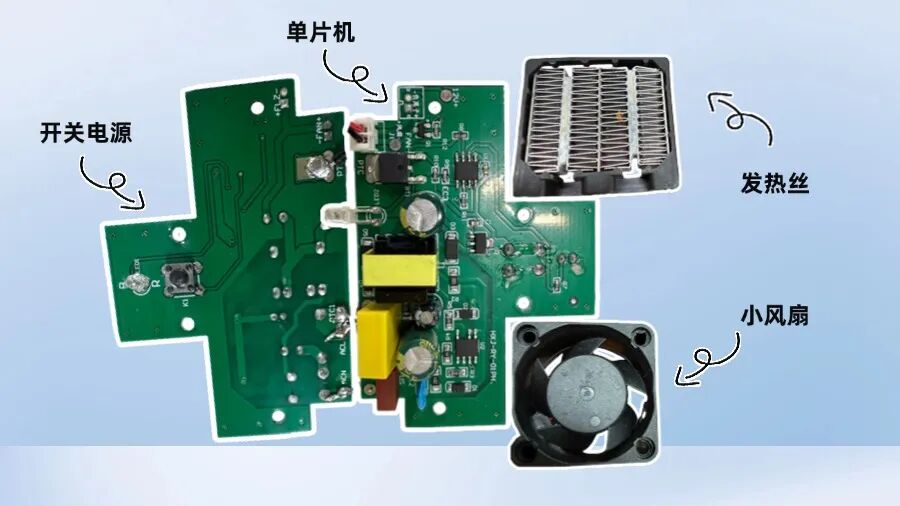

方案采用單片機+小風扇+發熱絲+開關電源的極簡架構，具備60dB低噪音及150W低功耗（僅0.2度電/小時）特性，低音運行，適配各類烘衣、烘鞋的場景需求。

功能模塊

①主控單元：以單片機為核心，處理按鍵輸入、溫度控制及狀態指示（LED燈）

②加熱模塊：發熱絲搭配散熱片提升熱效率

③送風系統：微型風扇，優化風壓與噪音

④電源管理：開關電源模塊，具備過熱保護功能

⑤機械結構：可拆卸風管，支持快速拆裝清洗

方案演示

下面是本方案演示——

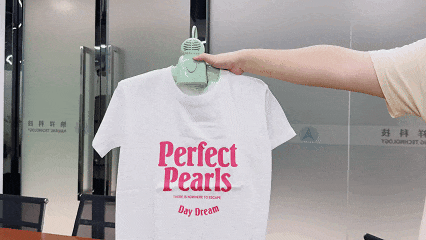

①開機后按鍵藍光閃爍

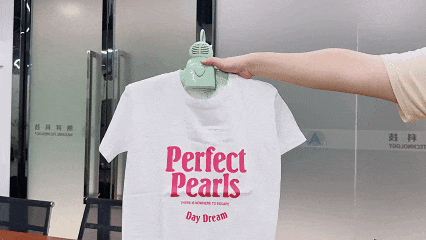

②再按切換：紅燈為60°熱風模式，藍燈為30°暖風模式

方案總結

本方案以低成本、高靈活性為核心，采用雙溫模式覆蓋全場景需求，通過三向送風提升效率，并配備可拆卸結構便于收納，適用于家庭、宿舍、差旅等多種場景。
