在如今的消費電子市場中，從隨身攜帶的便攜式音箱，到日常辦公使用的筆記本電腦，再到休閑娛樂的便攜式游戲機，人們對音頻體驗的要求越來越高。而音頻功率放大器作為這些設備的 “聲音心臟”，其性能直接決定了音質好壞、設備能耗乃至使用安全性。在眾多音頻功率放大器產品中，HT6809 憑借集成多種先進功能、出色性能表現，成為了諸多電子設備廠商的優選，接下來就讓我們?nèi)嫔钊氲亓私膺@款立體聲免輸出濾波器 D 類音頻功率放大器。

一、HT6809 的基礎認知：何為 “全能型” 音頻放大器

首先，我們要明確 HT6809 的核心定位 —— 它是一款內部集成了 32 階數字音量控制、防削頂失真功能，且具備超低電磁輻射（EMI）特性的立體聲免輸出濾波器 D 類音頻功率放大器?？赡苡凶x者會疑惑，“D 類音頻功率放大器” 和常見的放大器有什么區別？簡單來說，傳統的 AB 類放大器在工作時會有一定的功率損耗，而 D 類放大器通過數字調制技術，能大幅減少損耗，在保證音質的同時提升效率，這也是 HT6809 能在眾多產品中脫穎而出的基礎優勢之一。

從最核心的性能參數來看，在電源電壓為 5V、總諧波失真加噪聲（THD+N）控制在 10%、負載為 4Ω 的常見使用條件下，HT6809 能輸出高達 3W 的功率。更難得的是，它在提供可媲美 AB 類放大器優質音質表現的同時，效率還能達到 90%，這意味著它在輸出強勁聲音的同時，不會過多消耗設備電量，也能減少因功率損耗產生的熱量，延長設備使用壽命。

二、核心優勢拆解：HT6809 如何解決音頻設備痛點

（一）防削頂失真：告別 “破音”，守護音質與揚聲器

在日常使用音頻設備時，大家可能都遇到過這樣的問題：播放音樂時，若音量開得過大，或者音頻信號本身幅度較高，就會出現刺耳的 “破音”；在使用電池供電的設備時，隨著電池電量下降，電源電壓降低，也可能導致聲音失真。而 HT6809 的最大特點 —— 防削頂失真（ACF）輸出控制功能，正是為解決這些問題而生。

該功能能實時檢測輸入的音樂、語音信號，當信號幅度過大可能導致輸出削頂失真時，會及時抑制這種失真；即便在電池電壓下降的場景中，它也能自適應調整，防止輸出信號出現削頂。這不僅能顯著提升音質，讓我們享受更清晰、舒適的音樂，還能避免因信號過載對揚聲器造成損壞，延長設備核心部件的使用壽命。

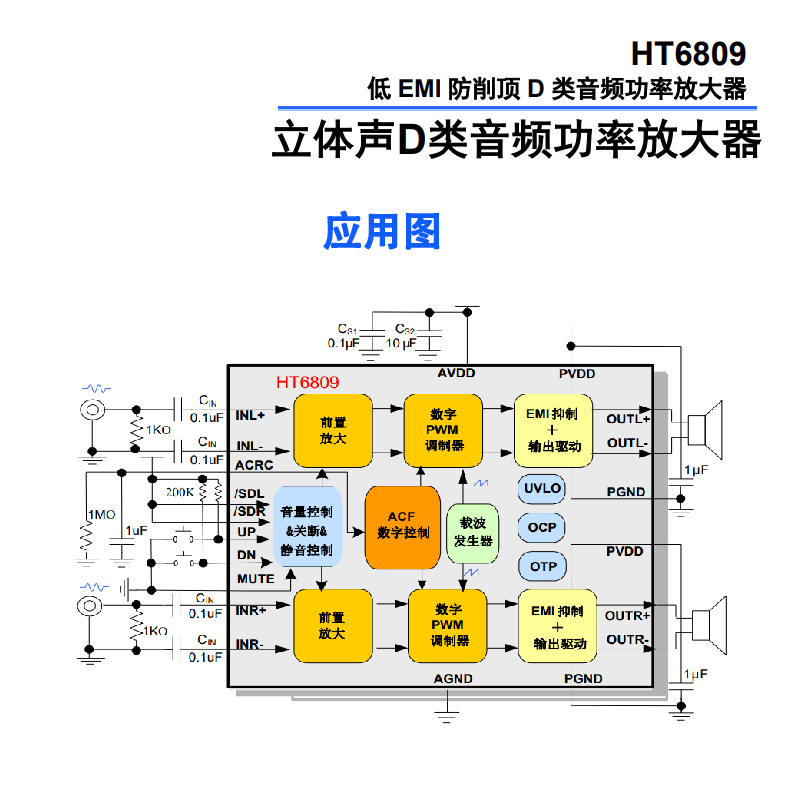

同時，為了滿足不同場景下的個性化需求，HT6809 還設計了靈活的調節方式 —— 通過在 ACRC 端外接不同參數的電阻和電容，開發者可以根據設備的實際需求，靈活設置放大器的音質和輸出功率；如果不需要防削頂失真功能，芯片也提供了 ACF Off 模式，進一步提升了產品的適配性。

（二）超低 EMI：降低設計難度，保障設備穩定運行

電磁輻射（EMI）是電子設備設計中一個重要的考量因素，若設備電磁輻射超標，不僅可能干擾周邊其他電子設備的正常工作，還可能不符合相關的行業標準，增加產品研發和生產的難度。而 HT6809 在這一領域表現尤為出色，它采用了獨有的電磁輻射抑制技術，具備超優異的全帶寬低輻射性能。

即便在不添加任何輔助防輻射設計的情況下，HT6809 的輻射水平仍遠遠低于 FCC Part15 Class B 這一嚴格的行業標準值。這一優勢對設備開發者來說意義重大，它能大幅降低系統電磁兼容設計的難度，減少研發過程中針對電磁輻射問題的調試成本和時間，讓產品能更快地推向市場，同時也能保障設備在復雜的電子環境中穩定運行，提升用戶使用體驗。

（三）免濾波器設計：簡化電路，適配便攜式設備

對于便攜式音箱、手機、便攜式游戲機等小型設備來說，內部空間非常寶貴，如何在有限的空間內實現豐富的功能，同時控制成本，是開發者面臨的重要挑戰。HT6809 的內部集成免濾波器數字調制技術，恰好解決了這一痛點。

傳統的音頻放大器往往需要外接 LC 濾波器才能驅動揚聲器，而 HT6809 憑借免濾波器設計，能夠直接驅動揚聲器，不僅簡化了設備的電路設計，還最大程度減小了脈沖輸出信號的失真和噪音，保證音質純凈。同時，極少的外部元器件需求，能有效節省系統空間，讓設備可以設計得更輕薄、小巧，也降低了設備的整體成本，因此 HT6809 成為了便攜式應用場景的理想選擇。

（四）豐富保護與控制功能：兼顧節能與安全

除了核心的音頻性能，HT6809 還集成了多種實用的控制和保護功能，全面提升設備的使用體驗和安全性。在節能方面，HT6809 內置的關斷功能能讓設備在待機狀態下的電流最小化，減少不必要的電量消耗，尤其適合電池供電的設備，延長續航時間；靜音功能則能讓設備在需要安靜環境時（如會議、休息時）快速切換到靜音狀態，避免噪音干擾。

在聲道控制上，芯片支持左右聲道獨立關斷，開發者可以根據設備功能需求，實現單聲道或立體聲的靈活切換，增加設備功能的多樣性。在安全保護方面，HT6809 更是考慮周全，集成了揚聲器輸出端過流保護、片內過溫保護和欠壓異常保護等功能：當揚聲器輸出端出現電流過大的情況時，過流保護會及時啟動，防止部件損壞；當芯片內部溫度過高時，過溫保護能避免芯片因過熱燒毀；當電源電壓出現異常偏低時，欠壓異常保護則能保障芯片穩定運行，避免因電壓問題導致性能故障。此外，HT6809 采用無鉛 QFN-20 封裝形式，符合環保要求，也便于設備的焊接和組裝。

三、關鍵性能參數：用數據見證實力

為了讓大家更清晰地了解 HT6809 的性能表現，我們可以通過具體的參數數據進一步認識它的實力：

在輸出功率方面，除了前文提到的 3.0W（VDDP=VDDA=5.0V，RL=4Ω，THD+N=10%），當負載為 8Ω、其他條件不變時，它仍能輸出 1.9W 的功率，滿足不同負載需求；效率上，在 VDDP=VDDA=5.0V、RL=4Ω、輸出功率 1W 的條件下，效率可達 85%，遠超傳統放大器，有效節能；

在音質純凈度上，總諧波失真加噪聲（THD+N）僅為 0.1%（VDDP=VDDA=5.0V，RL=4Ω，PO=1W），意味著輸出的聲音失真極小，音質更接近原始信號；通道隔離度達到 80dB（fIN=1kHz，Av=18dB），能有效避免左右聲道之間的信號干擾，讓立體聲效果更清晰；信噪比（SNR）高達 90dB（VDDP=VDDA=5.0V，Av=18dB），意味著設備在輸出聲音時，背景噪音極低，用戶能更專注于聆聽內容；

此外，HT6809 還具備優異的 “噼噗 - 咔嗒”（Pop-Click）噪聲抑制性能，這種噪聲通常出現在設備開機、關機或切換音量時，該功能能有效減少這類噪聲，讓設備的聲音切換更平滑，提升使用舒適度。

四、廣泛應用場景：從日常到專業的全面覆蓋

憑借上述出色的性能和優勢，HT6809 的應用場景極為廣泛，幾乎覆蓋了我們?nèi)粘Ｉ詈凸ぷ髦谐Ｒ姷母黝愐纛l設備：

在便攜音頻設備領域，便攜式音箱、USB 音箱、FM 插卡式音箱是其主要應用對象，HT6809 的高功率、高效率和小體積特性，能讓這些設備在有限的電池容量下，輸出強勁且優質的聲音，滿足用戶戶外聽歌、家庭娛樂等需求；在數碼設備擴展領域，MP3/MP4 擴展塢通過搭載 HT6809，能大幅提升音頻輸出效果，讓用戶享受更優質的音樂播放體驗；

在娛樂設備領域，便攜式游戲機和數碼相框也能借助 HT6809 的優勢 —— 游戲機需要清晰的音效來增強游戲沉浸感，數碼相框在播放圖片時往往會搭配背景音樂，HT6809 的低失真、高信噪比特性能滿足這些需求；在辦公和通訊設備領域，手機和筆記本電腦對音頻放大器的要求更為嚴苛，既要保證通話音質清晰，又要在播放音樂、視頻時具備良好的音效，同時還要兼顧節能和小體積，HT6809 的全方位性能恰好能匹配這些需求；

此外，在小型顯示設備領域，小尺寸 LCD 電視 / 監視器也能通過 HT6809 提升音頻輸出質量，讓用戶在觀看視頻內容時，獲得更出色的音畫結合體驗。

五、總結：音頻放大器領域的 “全能選手”

從滿足用戶對優質音質的追求，到解決開發者在設備設計中的痛點；從核心性能的出色表現，到豐富功能的全面覆蓋；從日常便攜設備，到專業顯示設備，HT6809 憑借集成 32 階數字音量控制、防削頂失真、超低 EMI、免濾波器設計等先進功能，以及高功率、高效率、低失真等優異性能，成為了音頻功率放大器領域的 “全能選手”。

它不僅能為用戶帶來更舒適、清晰的音頻體驗，還能為設備開發者提供更靈活、高效的解決方案，降低研發成本，縮短產品上市周期。在未來，隨著消費電子設備的不斷升級，對音頻放大器的要求還將不斷提高，而 HT6809 憑借其強大的綜合實力，必將在更多領域發揮重要作用，持續為音頻設備的發展賦能，為用戶創造更美好的聽覺體驗。
