核芯互聯發布 CL2468 ADC 芯片：8 通道同步采樣突破性能與功耗瓶頸，賦能多領域高精度數據采集

國內領先的集成電路設計企業核芯互聯正式發布全新一代 8/4 通道 24 位同步采樣模數轉換器(ADC)——CL2468。該芯片憑借 8 通道同步采樣能力、最高 512Ksps 采樣率、卓越的動態性能與靈活的功耗調節方案，為數據采集、工業控制、醫療電子等領域提供高精度、低功耗的信號轉換解決方案。CL2468在硬件和寄存器上完全兼容AD7768，并提供拓展寄存器配置以提供更高的采樣率和更高的輸入帶寬。

核心突破：8 通道同步采樣 + 512Ksps 高采樣率，重構多通道數據采集效率

CL2468 采用8 通道全差分同步采樣設計，每個通道均集成獨立的 Σ-Δ 型調制器與數字濾波器，可實現 8 路模擬信號的并行同步采集，徹底避免多通道分時采樣帶來的相位偏差問題。這一特性使其在相電能質量分析、振動與資產狀態監控、多導聯醫療腦電圖(EEG)/ 心電圖(ECG)等對 “時間一致性” 要求極高的場景中，表現出遠超傳統多通道 ADC 的精準度。

在采樣速率上，CL2468 通過靈活的抽取率控制(x16/×32/×64/×128/×256/×512/×1024 可選)，實現最高512Ksps 的輸出數據速率(ODR) 。以快速模式下 32 倍抽取為例，當主時鐘(MCLK)為 32.768MHz 時，單通道采樣率可達 256Ksps，8 通道并行工作時總數據吞吐量突破 2Mbps，輕松應對高頻動態信號的實時采集需求。

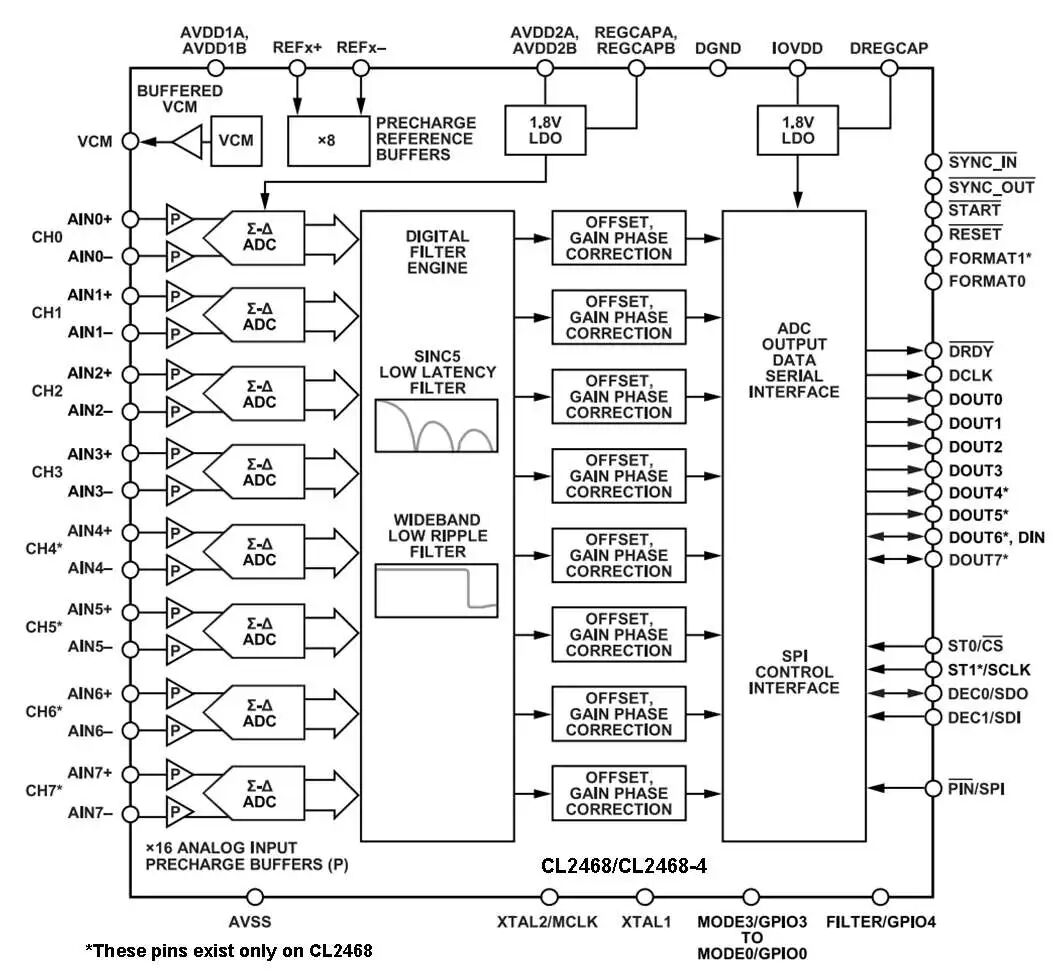

(注：上圖為 CL2468 核心信號鏈框圖，展示 8 通道獨立 Σ-Δ 調制器與同步控制邏輯，每個通道均支持預充電緩沖器與獨立濾波配置)

性能標桿：107.3dB 動態范圍 + 低噪聲，兼顧高精度與寬帶寬

作為 24 位高分辨率 ADC，CL2468 在動態性能上達到行業領先水平。其動態范圍最高可達 107.3dB，在 1kHz 輸入信號、-1dBFS 幅度下，總諧波失真(THD)低至 - 114.2dB，無雜散動態范圍(SFDR)優于 - 110dB，有效避免信號失真對測量結果的影響。

為適配不同帶寬需求，CL2468 內置兩種高性能數字濾波器：

寬帶低紋波濾波器：通帶紋波僅 ±0.005dB(DC 至 102.4kHz)，阻帶衰減達 105dB，適合交流信號測量，如音頻測試、聲納信號處理;

低延遲 sinc5 濾波器：-3dB 帶寬為 0.204×ODR，群延遲僅 3/ODR，可滿足直流信號或控制環路的低延遲需求，如工業控制環路、醫療 EEG 信號采集。

此外，芯片內置模擬輸入預充電緩沖器與基準預充電緩沖器，不僅將模擬輸入電流降低 8 倍，還能減小外部放大器的驅動壓力，搭配 4.096V 高精度外部基準(如 CLREF0140)，可實現 488nV 的 LSB(最低有效位)分辨率，確保微弱信號的精準轉換。

功耗革命：四檔功耗模式 + 通道級待機，能效比提升 40%

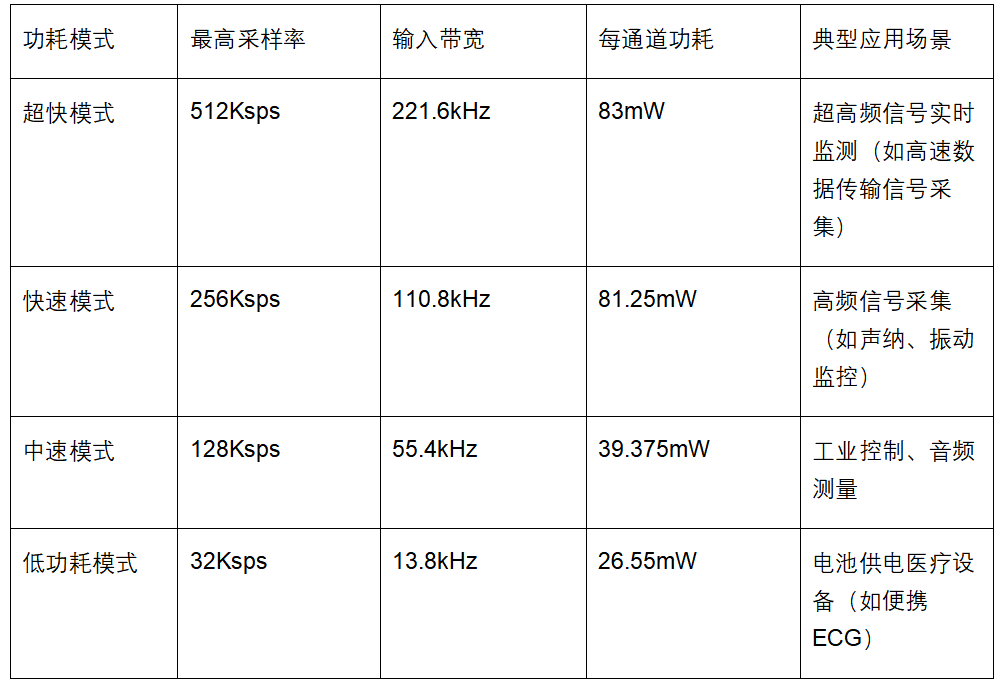

針對工業便攜設備、電池供電醫療儀器等對功耗敏感的場景，CL2468 創新推出靈活功耗調節方案，用戶可根據 “帶寬 - 功耗” 需求，在四種預設模式中自由切換，實現性能與能效的最優平衡：

更值得關注的是，CL2468 支持通道級待機控制，通過 SPI 接口可單獨將未使用的通道置于待機模式，待機通道的 8 位標頭與 24 位數據均輸出全 0，且功耗降低至 9.8mW(高功率模式待機)，相比傳統 “全芯片待機” 方案，多通道場景下整體功耗可再降 30%-50%。

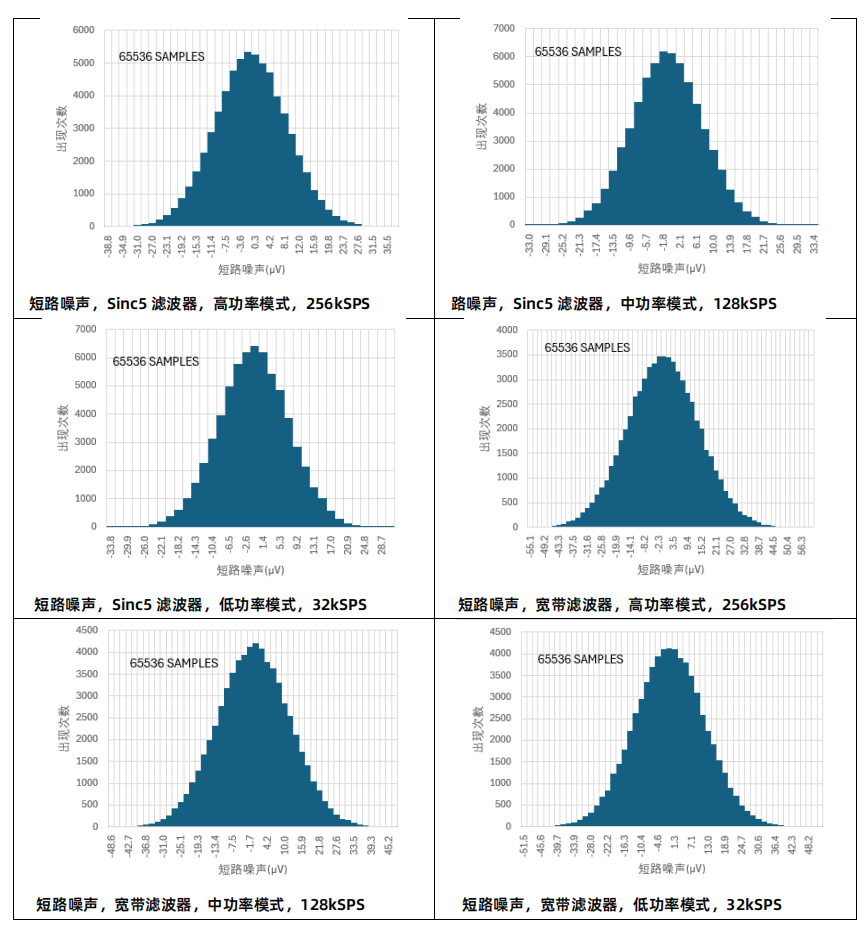

(注：上圖展示不同功耗模式下，CL2468 的均方根噪聲與輸出數據速率的關系，低功耗模式下 32Ksps 采樣率時噪聲僅 12.18μV，滿足高精度低功耗需求)

場景化設計：從工業到醫療，覆蓋多領域精準采集需求

CL2468 的高靈活性使其可適配多樣化應用場景，其核心應用領域包括：

工業與儀器儀表：支持 USB/PXI/ 以太網數據采集系統、相電能質量分析，8 通道同步采樣可精準捕捉電網電壓、電流的相位差，動態范圍 107.3dB 滿足諧波分析需求;

醫療電子：適配 EEG/EMG/ECG 等高精度生理信號采集，低功耗模式下 26.55mW / 通道的功耗可延長便攜醫療設備續航，sinc5 濾波器的低延遲特性避免生理信號失真;

振動與資產監控：最高 221.6kHz 輸入帶寬可捕捉高頻振動信號，8 通道同步采集可同時監測設備多個關鍵部位的振動狀態，助力預測性維護;

音頻與聲納：寬帶濾波器 ±0.005dB 的低紋波特性，可還原高保真音頻信號，105dB 阻帶衰減有效抑制環境噪聲干擾。

易用性與可靠性：靈活控制 + 寬溫設計，加速產品落地

為降低客戶開發門檻，CL2468 提供引腳控制與 SPI 控制兩種配置模式：引腳控制模式可通過硬連線快速設置濾波器類型、抽取率等核心參數，適合固定場景;SPI 控制模式則支持寄存器級精細化配置，如通道增益 / 失調校準、GPIO 功能自定義、CRC 錯誤檢查等，滿足復雜場景需求。

在硬件設計上，CL2468 采用 64 引腳 LQFP 封裝(10mm×10mm)，無裸露焊盤，適配常規 SMT 工藝;電源設計支持 AVDD1=5.0V、AVDD2=2.25V-5.0V、IOVDD=2.5V-3.3V，兼容多類系統電源架構;工作溫度范圍覆蓋 - 40°C 至 + 105°C，可應對工業惡劣環境與醫療設備的寬溫需求。

核芯互聯：以技術創新推動 ADC 國產化升級

核芯互聯相關研發負責人表示：“CL2468 的發布，是核芯互聯在高精度 ADC 領域的又一突破。我們通過 8 通道同步采樣、靈活功耗調節等核心技術，解決了傳統多通道 ADC‘高采樣率與低功耗不可兼得’‘多通道同步性差’等痛點，未來將持續投入中高端 ADC 芯片研發，為國內工業、醫療、測試測量等領域提供更具競爭力的國產化芯片方案。”

目前，CL2468 已開放樣品申請，預計 2025 年第四季度實現量產，核芯互聯同時提供參考設計板(含電源電路、時鐘電路、SPI 接口電路)與驅動程序，助力客戶快速完成產品開發與驗證。

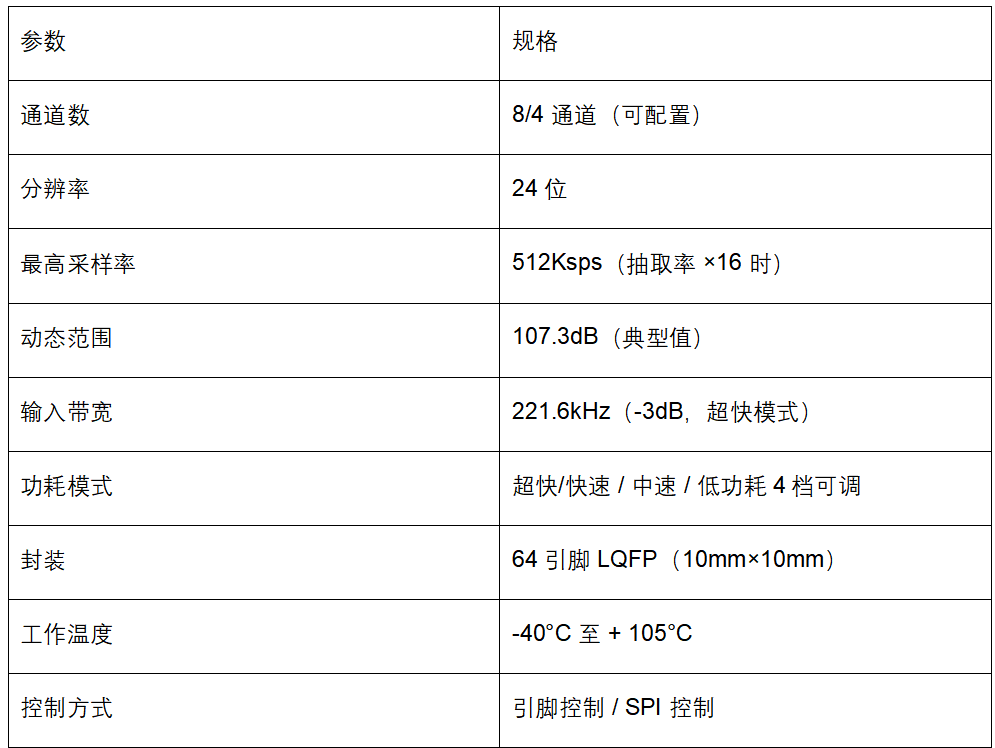

CL2468 關鍵參數匯總表

關于核芯互聯

核芯互聯是一家專注于信號鏈、高速接口、時鐘管理及混合信號集成電路設計的高科技企業，產品廣泛應用于通信基礎設施、工業控制、數據中心等領域。公司堅持自主創新與開放合作相結合，致力于成為全球領先的模擬及混合信號芯片供應商。
