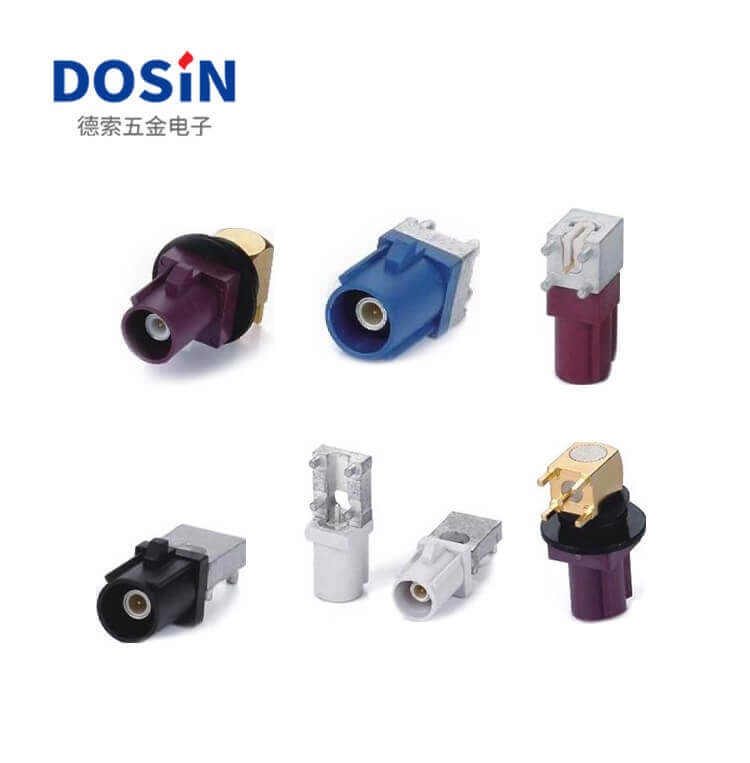

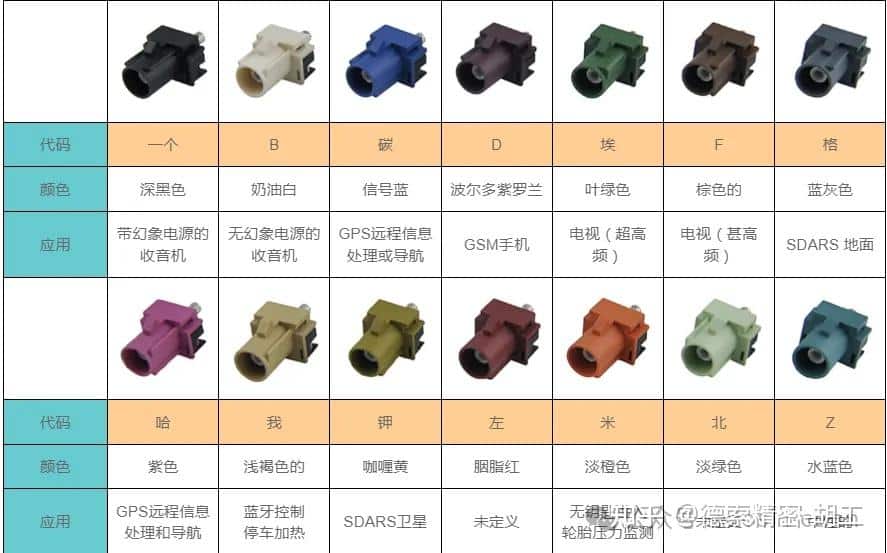

HSD（High-Speed Data）連接器雖以 “高速傳輸” 為核心標簽，但在高頻段（1GHz 以上）應用中，其信號穩定性與抗干擾能力并非 “默認達標”。作為車載高頻數據鏈路的 “核心樞紐”，從信號衰減控制、阻抗匹配到電磁屏蔽設計，每一個細節都直接決定高頻傳輸效果。新手容易把 HSD 當成 “全頻段通用高速連接器”，卻不知高頻場景下的微小設計缺陷（比如屏蔽層間隙、阻抗偏移），都可能導致信號完整性驟降。今天就從信號穩定性、抗干擾能力兩大核心維度，拆解 HSD 連接器在高頻傳輸中的關鍵特性、常見問題與優化方案，幫你掌握高頻場景下 HSD 連接器的正確應用方法。

一、高頻傳輸中 HSD 連接器的信號穩定性：關鍵影響因素與優化

HSD 連接器在高頻段的信號穩定性，核心取決于 “信號完整性指標”—— 包括插入損耗、回波損耗、阻抗一致性，任何一項不達標都會導致傳輸效率下降，甚至數據中斷。

1. 核心影響因素 1：插入損耗（高頻段信號衰減的 “隱形殺手”）

問題表現：當傳輸頻率超過 1GHz 時，HSD 連接器的插入損耗會顯著上升 —— 例如在 2GHz 頻段，普通 HSD 插入損耗可達 1.5dB / 米，遠超低頻段（100MHz 僅 0.1dB / 米）的衰減水平；若傳輸距離超過 3 米，總衰減會突破 4.5dB，導致接收端信號強度不足，出現數據誤碼。

根源解析：高頻段信號衰減主要來自兩方面：

導體損耗：HSD 內導體多為銅合金，高頻下電流會集中在導體表面（趨膚效應），有效導電面積減小，電阻增大，導致信號發熱損耗；

介質損耗：HSD 絕緣層常用 PP 或 PE 材料，高頻下介質極化滯后于電場變化，會產生能量損耗，且頻率越高（如 5GHz），介質損耗角正切值（tanδ）越大，衰減越明顯。

優化方案：

選 “高頻專用 HSD”：優先選擇內導體鍍銀（趨膚效應下銀的導電率高于銅 15%）、絕緣層用 PTFE 材料（tanδ＜0.001，僅為 PP 材料的 1/5）的型號，在 2GHz 頻段插入損耗可降至 0.8dB / 米以下；

控制傳輸距離：高頻場景下 HSD 傳輸距離建議≤2 米，若需長距離（如 5 米），可在鏈路中增加信號中繼器，補償衰減；

避免過度彎曲：HSD 電纜彎曲半徑≤5 倍電纜直徑時，會擠壓內導體與絕緣層，導致導體損耗增加 0.3dB / 米，安裝時需保證彎曲半徑≥8 倍電纜直徑（如 6mm 直徑電纜，彎曲半徑≥48mm）。

?? 老周?汽車電子系統工程師

2. 核心影響因素 2：回波損耗（阻抗不匹配導致的 “信號反射”）

問題表現：高頻傳輸中，若 HSD 連接器阻抗偏離設計值（通常為 100Ω 差分阻抗），會引發信號反射 —— 例如阻抗實測值為 85Ω 或 115Ω 時，回波損耗會從標準的＞20dB 降至 12dB 以下，反射信號與原始信號疊加，導致接收端波形變形，出現 “碼間串?dāng)_”，在 10Gbps 高速傳輸中誤碼率會從 10?12 飆升至 10??。

根源解析：HSD 高頻阻抗偏移主要源于三點：

結構公差：連接器接口的內導體間距、絕緣層厚度若存在 ±0.1mm 偏差，會導致差分阻抗波動 ±15Ω；

安裝偏差：壓接時若屏蔽層與內導體錯位，會改變電場分布，破壞阻抗一致性；

環境變化：高溫（如 125℃）下絕緣層膨脹，會增大內導體間距，導致阻抗升高（如從 100Ω 升至 110Ω）。

優化方案：

嚴控選型公差：選擇 “高頻阻抗校準型 HSD”，要求供應商提供阻抗測試報告，確保在 1GHz-10GHz 頻段內，阻抗波動≤±5Ω（如 95Ω-105Ω）；

規范壓接流程：使用 HSD 專用壓接工具（如泰科 AMP 系列），壓接后用阻抗測試儀（如安捷倫 N5247A）抽檢，確保壓接后阻抗偏差≤±3Ω；

高溫場景適配：在發動機艙、排氣管附近等高溫區域，選用耐高溫絕緣層（如 LCP 材料）的 HSD，其在 150℃ 下絕緣層膨脹率僅為 PP 材料的 1/3，阻抗波動可控制在 ±2Ω 內。

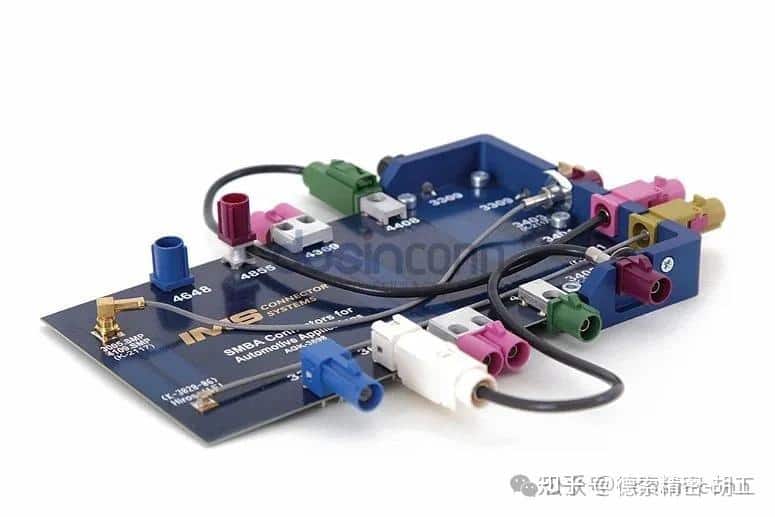

3. 核心影響因素 3：串?dāng)_（多通道間的 “信號干擾”）

問題表現：車載系統中 HSD 常多通道并行使用（如 4 通道傳輸高清視頻），高頻下通道間會產生串?dāng)_ —— 例如在 5GHz 頻段，普通 HSD 相鄰?fù)ǖ赖拇當_衰減（ NEXT）僅為 30dB，干擾信號會侵入相鄰?fù)ǖ?，?dǎo)致接收端出現 “雜波疊加”，在 4K 視頻傳輸中表現為畫面出現橫紋、卡頓。

根源解析：高頻串?dāng)_的本質是 “電磁耦合”——HSD 多通道的內導體間距較?。ㄍǔ?2mm），高頻下電場、磁場會通過空間耦合傳遞到相鄰?fù)ǖ?，且頻率越高，耦合強度越大（串?dāng)_衰減與頻率的平方成反比）。

優化方案：

選 “屏蔽分隔型 HSD”：優先選擇通道間帶金屬隔離板的型號，金屬隔離板可阻斷電磁耦合，使相鄰?fù)ǖ来當_衰減（NEXT）在 5GHz 頻段提升至 45dB 以上；

增大安裝間距：多通道 HSD 安裝時，相鄰連接器間距≥20mm，避免緊密排列導致的 “交叉耦合”；

優化布線走向：HSD 電纜布線時避免與高壓線束（如 12V 電源線）平行，若必須交叉，需保持 90° 垂直交叉，減少耦合面積，串?dāng)_可降低 10dB-15dB。

二、高頻傳輸中HSD 連接器的抗干擾能力：設計特性、場景挑戰與強化措施

車載環境存在發動機電磁輻射、高壓電池脈沖干擾、無線電臺信號等復雜干擾源，HSD 連接器的抗干擾能力直接決定高頻傳輸?shù)姆€(wěn)定性。其抗干擾核心在于 “電磁屏蔽” 與 “接地設計”，但高頻場景下的干擾特性與低頻完全不同，需針對性優化。

1. HSD 連接器的抗干擾設計核心：屏蔽層與接地結構

基礎屏蔽設計：普通 HSD 采用 “鋁箔 + 編織網” 雙層屏蔽 —— 鋁箔可屏蔽高頻電場干擾（＞1GHz），編織網（覆蓋率≥90%）可屏蔽低頻磁場干擾（＜100MHz），在理想狀態下，屏蔽效能（SE）可達 60dB-70dB（即干擾信號衰減 10?-10? 倍）；

接地關鍵作用：HSD 屏蔽層需通過連接器外殼與設備金屬外殼可靠接地（接地電阻≤5mΩ），若接地不良（如接地電阻＞100mΩ），屏蔽層會成為 “干擾天線”，反而放大干擾信號，導致高頻傳輸中斷；

高頻設計缺陷：普通 HSD 的屏蔽層在接口處常存在 “微小間隙”（≤0.1mm），高頻下（＞3GHz）電磁波會通過 “縫隙輻射” 侵入，導致屏蔽效能驟降（如從 60dB 降至 30dB），這是高頻抗干擾的主要短板。

2. 高頻場景下的典型干擾挑戰與應對

挑戰 1：發動機高頻電磁輻射（1GHz-5GHz）

干擾表現：發動機點火系統、噴油嘴會產生 1GHz-5GHz 的高頻輻射，若 HSD 靠近發動機艙安裝（如底盤激光雷達的 HSD 鏈路），干擾信號會穿透屏蔽層，導致雷達數據傳輸誤碼率升高，影響自動駕駛決策；

應對措施：

選 “高頻強化屏蔽 HSD”：屏蔽層采用 “雙層編織網 + 銅箔” 結構（編織網覆蓋率≥95%，銅箔厚度≥0.03mm），在 5GHz 頻段屏蔽效能可提升至 75dB 以上；

增加屏蔽套管：在 HSD 電纜外層套金屬波紋管（如不銹鋼材質），波紋管與設備外殼多點接地（每隔 30cm 接地一次），形成 “二次屏蔽”，進一步衰減發動機輻射干擾；

優化安裝位置：HSD 鏈路與發動機艙的距離≥30cm，避免直接靠近點火線圈、噴油嘴等強干擾源。

挑戰 2：高壓電池脈沖干擾（100MHz-2GHz）

干擾表現：新能源汽車高壓電池（如 400V 系統）的充放電過程會產生 100MHz-2GHz 的脈沖干擾，若 HSD 靠近高壓線束（如電池管理系統與中控的 HSD 鏈路），脈沖干擾會導致高頻數據出現 “突發誤碼”，在車載以太網傳輸中表現為通信中斷；

應對措施：

接地優化：HSD 連接器外殼采用 “多點接地” 設計（如 3 個接地觸點），接地電阻控制在≤3mΩ，確保干擾信號快速導入大地；

濾波設計：在 HSD 接口處串聯高頻濾波器（如 1GHz-2GHz 頻段的 LC 濾波器），濾波器插入損耗≤0.5dB，干擾衰減≥40dB，可有效抑制脈沖干擾；

線束隔離：HSD 電纜與高壓線束（如高壓線、快充線）的間距≥15cm，且避免平行布線（平行長度≤1m），減少電磁耦合。

挑戰 3：車載無線電臺干擾（300MHz-3GHz）

干擾表現：車載對講機、4G/5G 車聯網模塊會產生 300MHz-3GHz 的射頻干擾，若 HSD 靠近天線安裝（如車頂 5G 天線附近的 HSD 鏈路），干擾信號會通過 “輻射耦合” 侵入，導致高清視頻傳輸出現雪花點、卡頓；

應對措施：

選 “抗射頻干擾型 HSD”：屏蔽層采用鍍錫銅編織網（導電率高、磁屏蔽效果好），在 3GHz 頻段屏蔽效能≥70dB；

接口密封：HSD 連接器接口處用導電膠圈密封，消除屏蔽層間隙，防止高頻干擾從縫隙侵入；

天線隔離：HSD 鏈路與車載天線的距離≥20cm，避免天線輻射的強信號直接作用于 HSD 電纜。

結語：高頻場景下用對 HSD，從 “聚焦穩定性與抗干擾” 開始

對新手來說，HSD 連接器在高頻傳輸中的信號穩定性與抗干擾能力，不是 “默認合格” 的屬性，而是需要針對性選型、安裝與維護的關鍵環節。很多高頻傳輸故障的核心，都是因?yàn)榘?HSD 當成 “低頻高速連接器”，忽略了高頻下的趨膚效應、阻抗敏感、縫隙輻射等特性。

記住這些關鍵原則：高頻選專用型號（低損耗、穩阻抗），抗干擾靠屏蔽接地（高覆蓋率、低接地電阻），安裝維護盯細節（控彎曲、查破損）。圍繞信號穩定性優化選型與安裝，針對抗干擾強化屏蔽與接地，才能讓 HSD 連接器在高頻場景下保持低衰減、低誤碼的傳輸狀態，為車載智能駕駛、高清娛樂等高頻需求提供可靠支撐。下次在高頻場景用 HSD 時，先問自己 “損耗、阻抗、屏蔽達標了嗎”，再動手部署 —— 細節到位了，高頻傳輸自然穩定。

?
