DRV8306 器件是一款集成柵極驅動器，適用于三相無刷直流 （BLDC） 電機應用。該器件提供三個半橋柵極驅動器，每個驅動器能夠驅動高側和低側 N 溝道功率 MOSFET。DRV8306器件使用用于高側MOSFET的集成電荷泵和用于低側MOSFET的線性穩壓器產生適當?shù)臇艠O驅動電壓。智能柵極驅動架構支持高達 150 mA 的源極和 300 mA 灌峰值柵極驅動電流以及 15 mA rms 柵極驅動電流能力。
*附件：drv8306.pdf

該器件為梯形BLDC電機提供內部120°換向。DRV8306器件具有三個霍爾比較器，它們使用霍爾元件的輸入進行內部換向。電機相電壓的占空比可以通過PWM引腳進行調節。提供了額外的制動 （nBRAKE） 和方向 （DIR） 引腳，用于制動和設置 BLDC 電機的方向。提供一個3.3 V、30 mA低壓差（LDO）穩壓器，為外部控制器和霍爾元件供電。提供了一個額外的 FGOUT 信號，它是換向頻率的量度。該信號可用于實現BLDC電機的閉環控制。

提供低功耗睡眠模式，通過關閉大部分內部電路來實現低靜態電流消耗。為欠壓鎖定、電荷泵故障、MOSFET過流、MOSFET短路、柵極驅動器故障和過熱提供內部保護功能。故障情況在nFAULT引腳上指示。

特性

• 6V 至 38V、三通道半橋柵極驅動器，集成 3 個霍爾比較器
  • 40V 絕對最大額定值
  • 針對 12V 和 24V 直流電源軌進行了全面優化
  • 驅動高側和低側 N 溝道 MOSFET
  • 支持 100% PWM 占空比
• 智能門驅動架構
  • 可調節壓擺率控制，實現更好的 EMI 和 EMC 性能
  • VGS的握手和最小死區時間插入以避免擊穿
  • 15mA 至 150mA 峰值源電流
  • 30mA 至 300mA 峰值灌電流
• 霍爾傳感器的集成換向
  • 120°梯形電流控制
  • 支持低成本霍爾元件
  • 用于閉環速度控制的轉速輸出信號 （FGOUT）
• 集成柵極驅動器電源
  • 高側電荷泵
  • 低側線性穩壓器
• 逐周期電流限制
• 支持1.8V、3.3V和5V邏輯輸入
• 低功耗睡眠模式
• 線性穩壓器，3.3 V，30 mA
• 緊湊的VQFN封裝和封裝
• 集成保護功能
  • VM 欠壓鎖定 （UVLO）
  • 電荷泵欠壓 （CPUV）
  • MOSFET 過流保護 （OCP）
  • 柵極驅動器故障 （GDF）
  • 熱關斷 （OTSD）
  • 故障狀態指示器 （nFAULT）

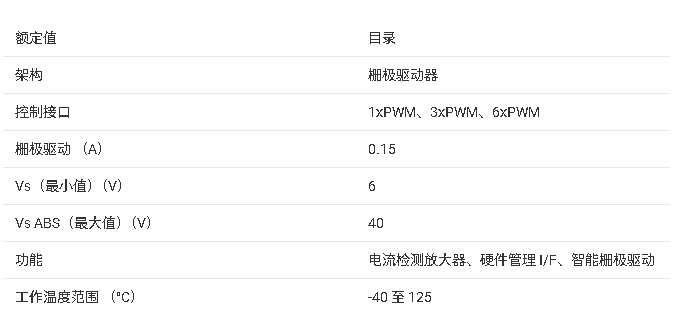

參數

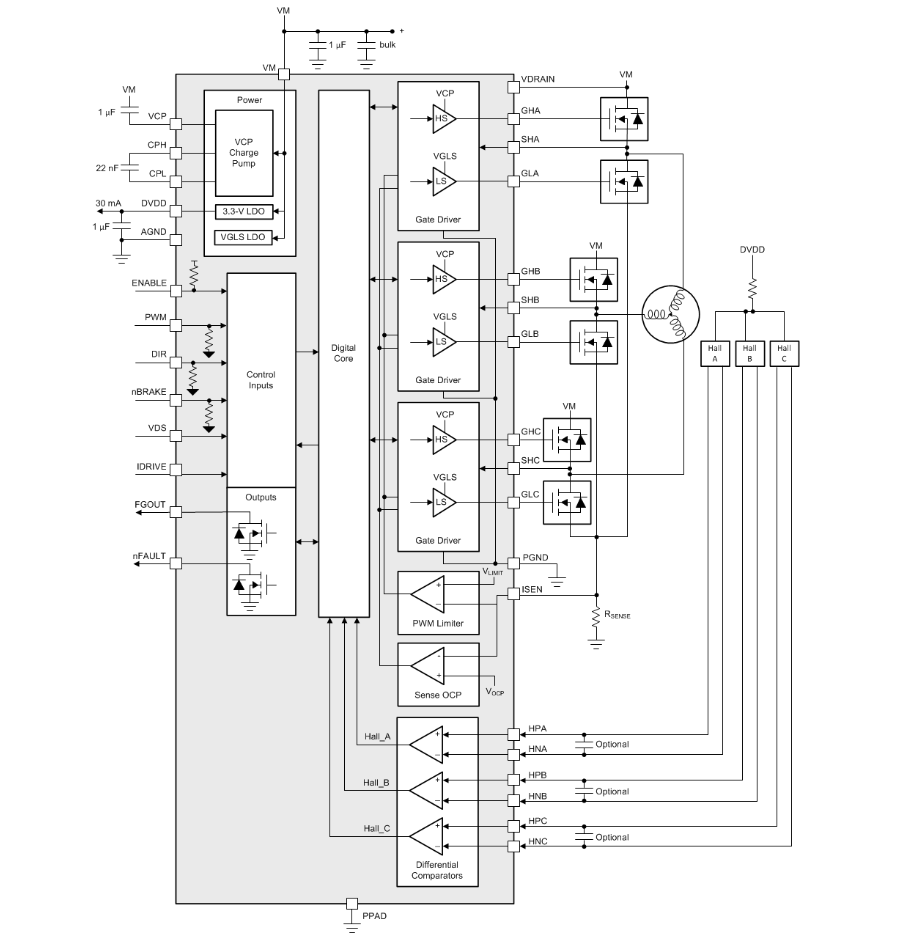

方框圖

?1. 核心特性?

• ?電源與驅動?
  • ? 工作電壓（VM） ?：6V至38V（40V絕對最大值）
  • ?驅動能力?：集成3個半橋柵極驅動器，支持100% PWM占空比
  • ?柵極驅動電流?：可調峰值源電流15-150mA，峰值灌電流30-300mA
• ?智能柵極驅動架構?
  • 可調壓擺率控制優化EMI/EMC性能
  • 死區時間插入防止直通
  • 集成VDS監測和柵極故障保護
• ?集成功能?
  • 3路霍爾比較器支持120°梯形換向
  • 內置電荷泵（高壓側）和LDO（低壓側）柵極電源
  • 3.3V/30mA LDO穩壓器（供外部控制器和霍爾元件）
  • 轉速反饋信號（FGOUT）支持閉環控制

?2. 關鍵參數?

?3. 典型應用?

• ?汽車電子?：電動水泵、散熱風扇
• ?工業設備?：伺服驅動器、機器人關節
• ?消費電子?：無人機電調、掃地機器人

?4. 功能模式?

• ?PWM模式?：?jiǎn)蜳WM輸入控制電機轉速和換向
• ?硬件接口模式?：通過電阻配置IDRIVE（柵極電流）和VDS（過流閾值）
• ?保護模式?：
  • 自動重試（過流/過熱）
  • 鎖存關閉（柵極故障）

?5. 保護機制?

• ?實時監測?：通過nFAULT引腳反饋故障狀態
• ?多重保護?：
  • 電源欠壓（UVLO <5.6V）
  • 電荷泵故障（CPUV <10.5V）
  • MOSFET VDS過流（0.15-1.8V可調）
  • 熱關斷（OTSD >170°C）

?6. 設計要點?

• ?外圍電路?：
  • VM引腳需0.1μF陶瓷電容+≥10μF電解電容
  • 電荷泵需22nF飛電容（CPH-CPL）和1μF儲能電容（VCP-VM）
• ?布局建議?：
  • 柵極驅動回路最小化
  • 散熱焊盤需連接至PCB地平面
