Altium Designer集成庫如何進行離散編輯

凡億PCB ? 來源:凡億教育 ? 2025-10-16 11:06 ? 次閱讀
加入交流群
微信小助手二維碼

掃碼添加小助手

加入工程師交流群

01內容概述

集成庫是一個原理圖庫和PCB封裝庫對應好封裝的一個集合庫,集成庫的方便就是可以直接調用,但是往往我們需要對封裝庫添加或者修改,集成庫是已經封裝好了不能進行編輯,如果需要編輯我們需要先離散。

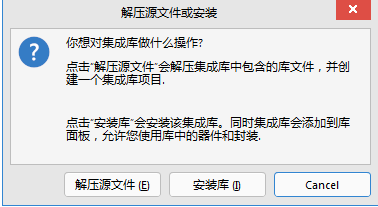

1)找到集成庫文件,雙擊打開需要離散的PCB集成庫文件,系統會自動提示一個如圖下圖所示的對話框,選擇“解壓源文件”。


2)“解壓源文件”可以把集成庫分成原理圖庫和PCB封裝庫,如圖下所示。
