一、智慧用電現狀

根據國家應急管理部消防救援局公布的數據可以看出，電氣火災數量占比高達50.4%。而末端配電箱（如家庭、辦公室、商鋪中的電箱）之所以成為電氣火災的"重災區"，主要由以下原因?qū)е拢?/p>

線路老化與絕緣破損：電線使用超過10年后，絕緣層會因高溫、潮濕、腐蝕等影響而老化開裂。特別是在老舊小區、農村地區，很多線路已"超期服役"，絕緣性能下降容易引發漏電（可產生局部高溫）或短路（電火花溫度高達2000℃），瞬間點燃周邊可燃物。

違規用電與長期過載：私拉亂接電線，或在一個回路接入過多大功率電器（如電磁爐、空調、電熱水器），會導致電流長期超過導線安全載流量。線路會持續發熱，絕緣層加速老化甚至熔化，引發火災。

連接點接觸不良：配電箱內斷路器接線端子、開關觸點等連接部位如果松動，會導致接觸電阻變大。電流通過時會產生異常高溫，可能引燃配電箱內的塑料部件或周邊可燃物。

潮濕空氣與雜物堆積：空氣濕度大時（如雨季、回南天），水汽侵入配電箱可能導致線路絕緣下降，引發短路。此外，在配電箱周圍堆放紙箱、布料等雜物，一旦箱內出現電火花或高溫，易被引燃并迅速蔓延成大火。

目前在末端配電箱的安全用電的方案中，大多數安裝在進線處，無法對出線回路（如下圖）進行監控，主要存在以下問題：

① 定位難：不知道具體哪個回路出現問題，排查困難;

② 末端無法監測：末端出線回路發生過載、線纜超溫等無法知曉;

③ 安裝困難：出線回路空間有限，無法進行安裝;

④ 監控成本高：如果對出線進行監測，需要額外增加箱體、更改線路，增加了硬件和安裝成本;

⑤ 不支持多參量：不能同時支持漏電、溫度、電參量、電弧、短路、溫濕度等，往往需要配上多個產品，增加客戶成本;

⑥ 儀表種類多：監控不同參量需要不同的儀表，需要多個網關，插入多張卡才能實現。

二、安科瑞配電箱安全用電解決方案

配電箱智能監控解決方案由智慧用電在線監控裝置、各類傳感器（電流、漏電、溫度等）及智能斷路器等構成，能監控配電箱進出線用電、定位故障點、細化用電安全管控的綜合方案。

方案可采集主回路與出線回路的漏電、溫度、溫濕度、電壓、電流等關鍵參量，還能對分回路進行遠程或定時分合閘操作。當出現漏電、超溫、過壓等故障時，裝置會聲光報警并上傳數據至云平臺，同時通過電話、短信通知維護人員，及時排查故障以避免電氣火災。

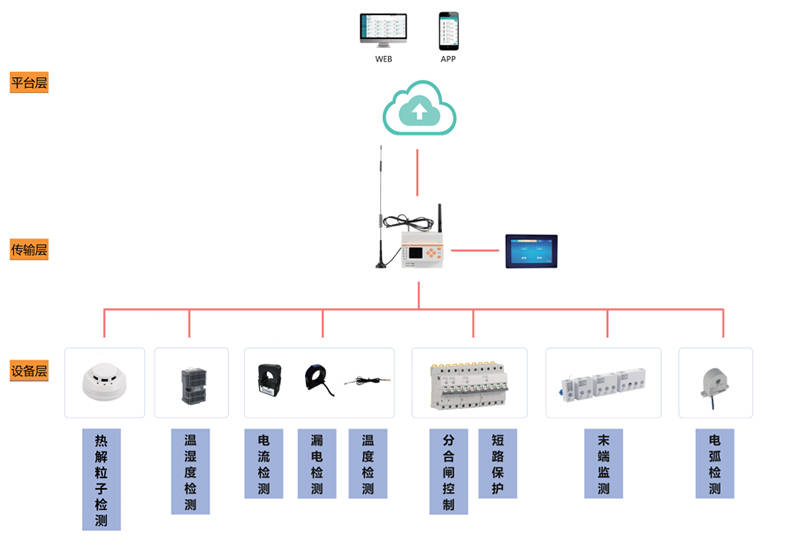

1、系統組網

2、產品硬件

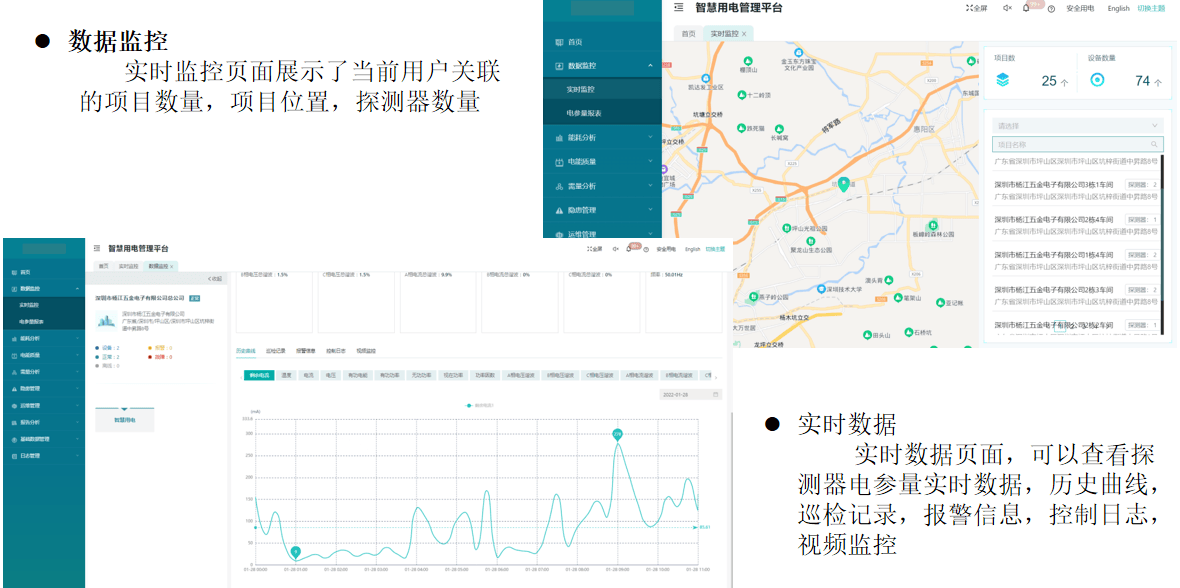

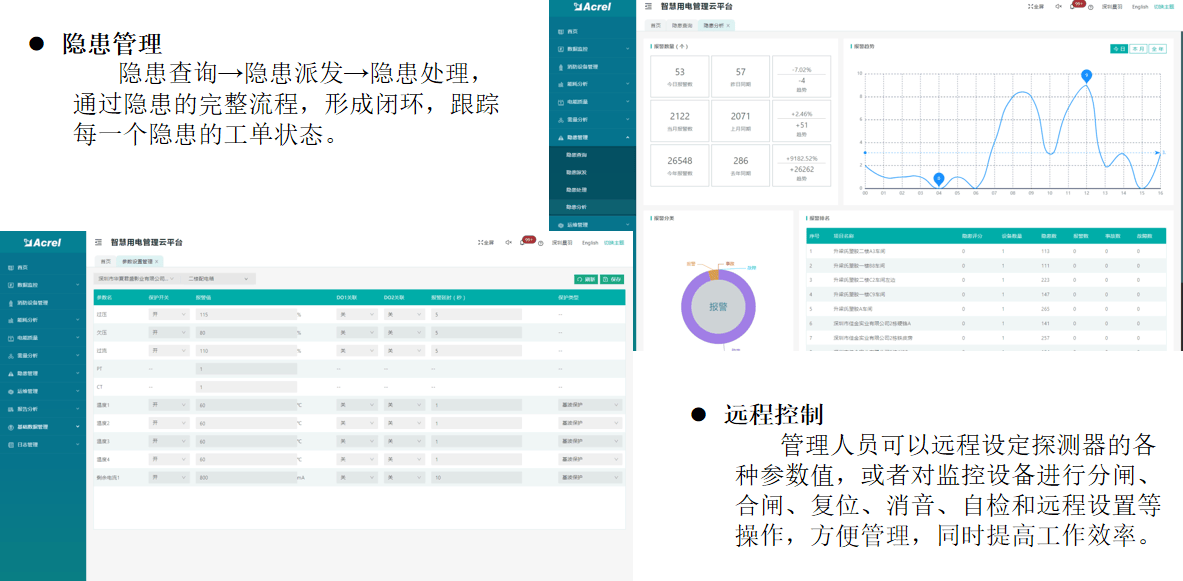

3、平臺功能
