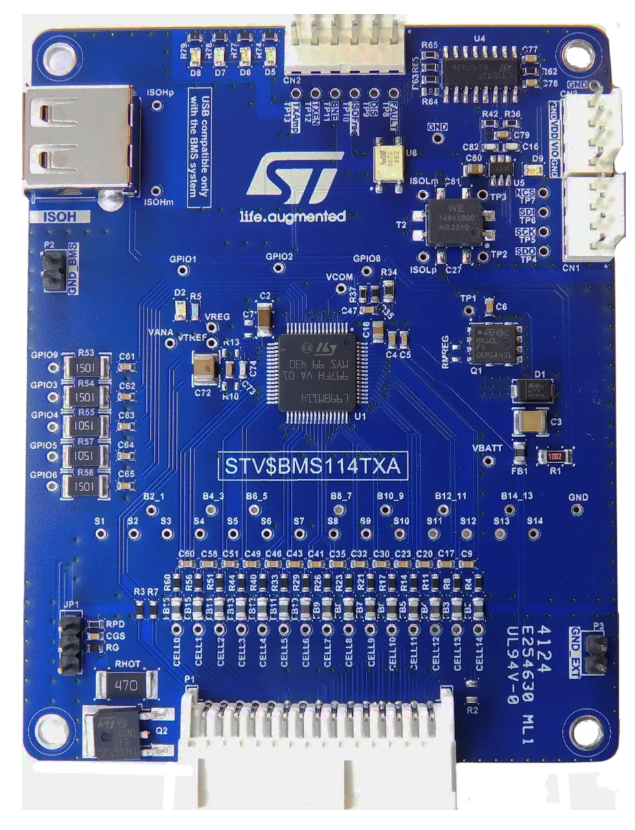

STMicroelectronics STEVAL-BMS114TX電池管理系統 (BMS) 評估板采用4至14節電池供電。該板使用嵌入式收發器確保與外部MCU的隔離連接。該板基于L99BM114鋰離子電池監控和保護芯片，適用于高可靠性應用和L99BM1T通用SPI轉隔離式SPI雙向收發器。L99BM114通過堆棧電壓測量、電池電壓測量、溫度測量和庫侖計數監控電池和電池節點狀態。

數據手冊：*附件：STMicroelectronics STEVAL-BMS114TX BMS評估板數據手冊.pdf

STMicroelectronics STEVAL-BMS114TX提供了詳細的監控網絡，用于檢測每節電池的電壓和整個電池組的電流。

特性

• 5個GPIO，用于連接溫度傳感器作為NTC
• CN1連接器，支持通過SPI與MCU板建立通信
• CN2連接器，可直接連接MCU板，實現控制和診斷功能
• 無源平衡
• 緊湊尺寸：100 mmx76 mm

框圖

布局

?STEVAL-BMS114TX電池管理系統評估板技術解析?

?一、核心組件與架構設計?

STEVAL-BMS114TX是STMicroelectronics推出的高集成度BMS評估板，基于?L99BM114電池監控芯片?和?L99BM1T隔離式SPI收發器?構建。其核心功能包括：

• ?多電池管理?：支持4至14節電池串聯監控，每節電池電壓獨立檢測（精度±2mV）。
• ?隔離通信?：通過L99BM1T實現SPI信號與2線隔離接口的雙向轉換，確保MCU通信安全。
• ?被動均衡?：支持內部/外部MOSFET兩種均衡模式，可編程均衡時長（含低功耗靜默均衡功能）。

?關鍵參數?：

• 工作電壓：5.9V~45V
• 溫度監測：5路GPIO連接NTC溫度傳感器
• 尺寸：100mm×76mm（緊湊型工業設計）

?二、硬件設計要點?

1. ?電源與濾波設計?

• ?輸入級?：VBAT引腳配置47nF陶瓷電容（C1/C8等）與MPZ2012S102ATD25磁珠（FB1-FB16）組成π型濾波，抑制高頻噪聲。
• ?LDO電路?：VREG引腳外接2.7kΩ電阻（R5）和220nF電容（C10）穩定3.3V輸出。

2. ?電流檢測電路?

• ?差分采樣?：ISENSEP/ISENSEM引腳通過10Ω采樣電阻（R3/R7）和47nF電容（C75/C76）濾除共模干擾。
• ?庫侖計數?：配合外部MCU實現電池容量（SOC）計算。

3. ?隔離通信接口?

• ?SPI隔離?：L99BM1T的ISOP/ISOM引腳通過47nF電容（C27/C81）耦合隔離信號，TXEN引腳（U4-10）控制傳輸使能。

?三、典型應用場景?

1. ?工業儲能系統?
   • 實時監控電池組狀態（電壓/溫度/電流）
   • 支持被動均衡延長電池壽命
2. ?電動工具BMS開發?
   • 利用CN1（SPI）和CN2（診斷接口）快速驗證控制算法

?四、設計注意事項?

• ?PCB布局?：大電流路徑（如VBAT_BMS）需采用寬銅箔（建議≥2mm），信號線與功率線分層走線。
• ?熱管理?：L99BM114的RHOT引腳（47腳）外接熱敏電阻，需靠近芯片放置。
• ?安全保護?：內置過壓/欠壓/過溫保護，F(xiàn)AULT引腳（U4-7）可觸發緊急關斷。
