近年來，新能源汽車保有量保持 30%+ 的年增長速度，充電需求持續攀升。隨著充電基礎設施的快速鋪設，如何保障充電站的“安全穩定運行”和“高效運維”，成為運營商亟需解決的核心問題。

某區域運營商新建了一座集中式充電站，配置了80臺180kW快充樁與20臺60kW慢充樁，總?cè)萘窟_(dá)15.6MW，可滿足每日350臺以上車輛的充電需求。如此高功率、高密度的設備布局，對電能質量、保護響應速度以及遠程管理能力都提出了更高要求。

宏集TELE

運維痛點與場景挑戰

在實際運行過程中，項目方發現集中式充電站面臨多重技術與運維挑戰：

（1）高峰故障突出，受場景特性加劇

每日7–9時、17–19時快充樁滿負荷運行，電壓波動達±15%，瞬時過流日均3–5次；高峰時段多臺快充樁同時啟動會進一步導致站內電壓最低降至185V，部分回路諧波畸變率接近8%，干擾其他設備穩定運行。

（2）傳統保護滯后，安全風險傳導快

傳統繼電保護平均響應時間超200ms，存在漏切、誤切問題，曾導致2臺快充樁損壞；若在“電流超額定1.5 倍”或“電壓超額定1.2 倍”的情況下未能及時切除，極易造成功率模塊損壞或絕緣層擊穿，嚴重時甚至可能傳導至車輛電池，引發安全隱患。

（3）遠程管理不足，運維效率低

由于無法接入SCADA 系統，異常情況需人工到場排查，平均處理時長超4小時。現有保護裝置缺乏實時記錄與遠程告警功能，異常需人工巡檢確認，導致人力成本占整體運營支出的20–25%。

面對這些痛點，項目方需要一種能快速響應、精準保護并支持遠程管理的智能保護解決方案.

宏集TELE

解決方案: TELE NA003精準部署

針對集中式充電站的高功率特性與運維需求，項目最終決定采用宏集TELE NA003電網與系統保護繼電器，通過分層部署與參數優化，實現全鏈路保護與可視化監測：

No.1

覆蓋部署

在10 kV進線主柜及各分區配電箱安裝NA003繼電器，實現總—分區全鏈路監測與保護。

No.2

關鍵參數可設定

可監測電壓（0–560 V）、頻率（40–65 Hz）、RoCoF、相位偏差等，并支持閾值設定與自定義延時跳閘。

No.3

快速響應機制

具備毫秒級切斷功能和測試能力，其可靠響應機制完全可以滿足快充場景的安全需求。

No.4

遠程通訊集成

支持Modbus-RTU／RS-485通訊，可無縫接入SCADA平臺；異常數據與告警信息可遠程上傳，支持狀態信號與觸點輸出。

No.5

操作與調試便利

NA003繼電器采用LCD顯示屏與菜單式按鍵操作，支持參數恢復與密封保護，現場安裝與調試更為直觀高效。

通過以上配置，宏集TELE NA003電網與系統保護繼電器不僅能實現“毫秒級快速斷電保護”，更將保護數據納入遠程運維體系，使充電站的管理更加智能化與透明化。

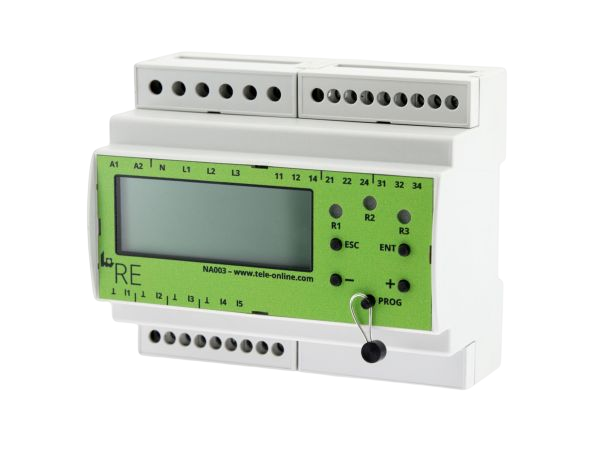

宏集TELE NA003-M64

宏集Tele NA003-M64是一款用于分布式電源并網保護的電網與系統保護繼電器，具備電壓、頻率、相序、相角監測與防孤島保護功能，可實時監控230V/400V電網的能源饋入狀況。當供電中斷或能源供應商出現故障時，可在毫秒級時間內切斷小型發電設施，確保人員與設備安全。

實時監控單/三相電壓，兼容 FRT故障穿越

支持電壓、頻率、相移、頻率變化率等參數檢測

提供 1-2 組耦合開關，確保物理斷開

宏集TELE

項目成效: 安全、效益全面提升

在該項目集中式充電站運行期間，宏集TELE NA003繼電器的性能得到充分驗證。其毫秒級快速切斷能力顯著提升了系統的電氣安全，能夠在瞬時過流、過壓等故障發生時迅速隔離故障回路，避免功率模塊損壞和停運風險。

運行數據顯示，三個月內充電樁停機時長較投運初期下降約40%，整體可用率從95%提升至接近99%；在高峰期，單站服務能力提升20–30臺次，設備可用率明顯提高。憑借Modbus實時數據接口，運維人員可在SCADA平臺遠程定位異常，巡檢頻率減少約30%，單人可管理站點數增加，帶來顯著的人力節省。

客戶測算單站每年可減少約40–50萬元的維修與停機損失。項目方反饋，宏集TELE NA003繼電器的引入不僅解決了電氣保護痛點，也帶來了安全、效率與經濟效益的全面提升。

宏集TELE提供多款時間繼電器、監控繼電器、開關繼電器等能源高效管理解決方案，并且已應用于控制技術、工業系統、能耗管理、電網保護、機械和樓宇等廣泛的場景中，歡迎聯系我們了解更多信息！
