共聚焦顯微鏡作為半導體、材料科學等領域的重要成像設備，其核心優勢在于突破傳統光學顯微鏡的焦外模糊問題。光子灣科技深耕光學測量領域，其共聚焦顯微鏡技術優勢落地為亞微米級精準測量、高對比度成像的實際能力，為精密器件檢測與材料分析提供核心支撐，這一功能的實現，依賴于物鏡、光源、掃描、針孔、檢測、計算機控制等系統精密協同，各系統相互聯動，共同構成完整的成像體系。

色散物鏡

色散物鏡

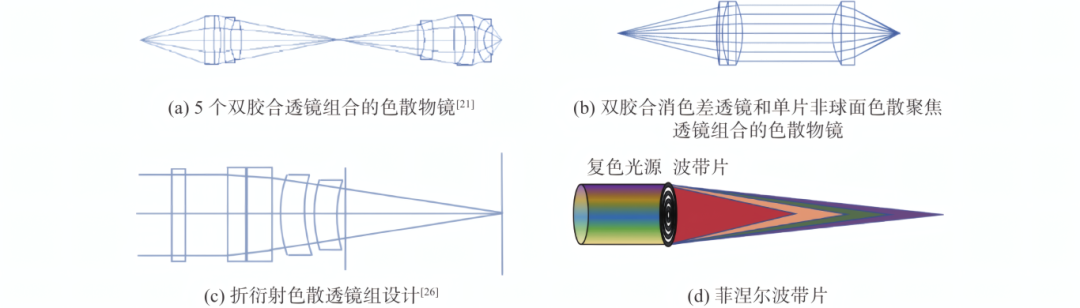

色散物鏡是共焦系統的核心部件，主要有折射式、衍射式及混合式等設計。

折射式物鏡技術成熟、加工簡便、成本較低，在早期應用廣泛，但存在色散非線性等問題。

衍射光學元件（如衍射透鏡、菲涅爾波帶片）具有更強的色散能力和更優的線性度，有利于系統輕量化與性能提升。

通過將折射與衍射元件組合，可有效提高系統的軸向色散范圍、分辨率與線性度，改善成像質量，是當前色散物鏡發展的重要方向。

#Photonixbay.

光源系統

與傳統顯微鏡的寬場照明不同，共聚焦顯微鏡需要一個高強度的點光源。

激光器：通常采用多線氬離子激光器、氦氖激光器、固態激光器或半導體激光器。它們能提供高強度、單色性好、準直性好的光束，作為激發熒光樣品的理想光源?，F(xiàn)代系統通常配備多個激光器，以覆蓋從紫外到紅外的波長范圍，滿足不同熒光染料的激發需求。

掃描系統

共聚焦顯微鏡掃描示意圖

負責控制激光束在樣品上進行精確的逐點移動。

掃描振鏡：核心是一對高速振動的反射鏡。一個負責X軸掃描，另一個負責Y軸掃描。通過計算機精確控制它們的偏轉角度，可以使激光焦點在樣品焦平面上進行 raster 掃描。

掃描透鏡組：與掃描振鏡配合的一套透鏡，確保激光束能平行地入射到物鏡的后焦面，從而在樣品上形成一個無畸變的、聚焦的掃描光點。

#Photonixbay.

針孔

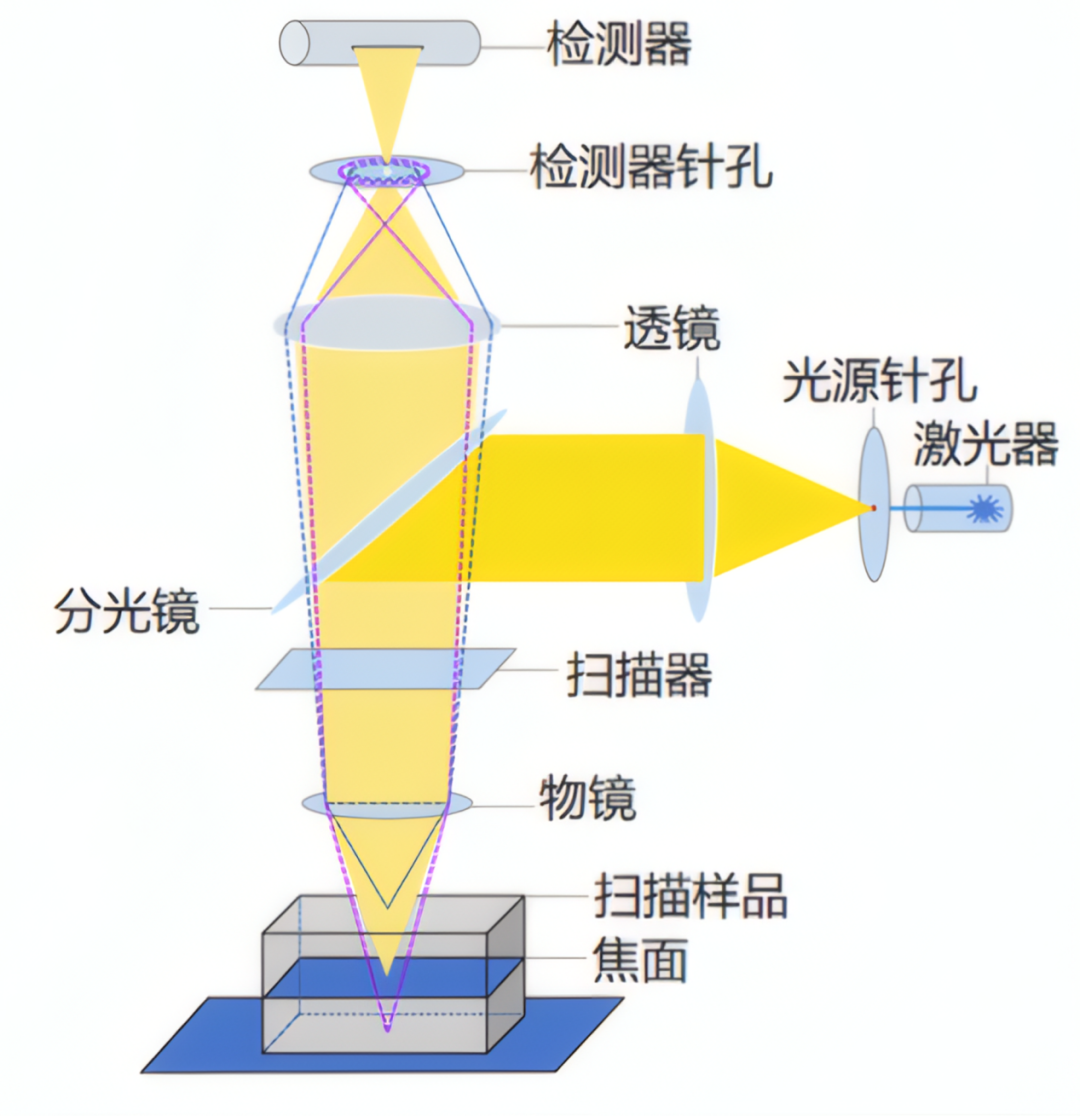

針孔是位于檢測光路中的一個微孔，精確處于物鏡焦平面的共軛點。其核心作用是形成“共聚焦”：僅允許來自樣品焦平面的熒光信號通過并被探測器接收，而將焦平面上下的雜散光阻擋在外，從而有效消除模糊，獲得高對比度與高分辨率的圖像。

#Photonixbay.

檢測系統

檢測系統負責接收并轉換通過針孔的熒光信號。

光電倍增管（PMT）：常用探測器，感光性強，可放大微弱光子信號為電信號，單點特性與點掃描成像完美匹配。

光譜分光與檢測系統：多色熒光成像需分離不同波長發射光。二向色鏡可反射特定波長以下光、透過以上光，粗略分離激發光與發射光；分光棱鏡或衍射光柵將混合發射光按波長展成光譜；可調狹縫或多通道PMT/APD 陣列，能精準選擇特定波段熒光檢測，避免通道串色。

#Photonixbay.

計算機控制系統及軟件

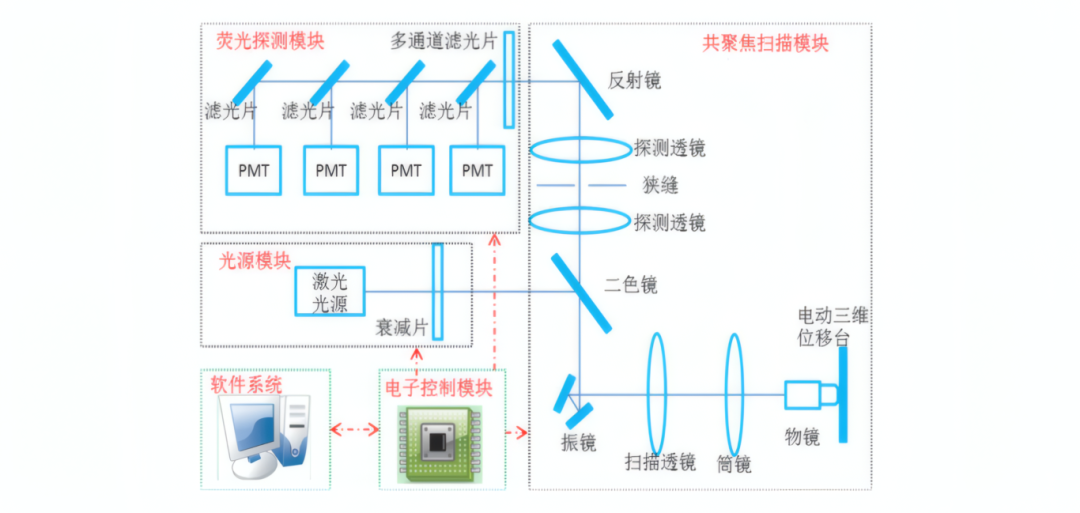

共聚焦顯微鏡計算機控制系統及軟件

控制硬件：調控激光器開關與強度、掃描振鏡運動、Z 軸步進、針孔大小及 PMT 增益等參數。

圖像采集軟件：將PMT 逐點信號同步重建為二維圖像，控制 Z 軸完成三維層掃。

圖像處理與分析軟件：提供去卷積、降噪、三維重建、熒光強度定量、共定位分析等后處理功能。

綜上，共聚焦顯微鏡通過色散物鏡、光源、掃描、針孔、檢測與計算機控制等系統的精密協同，構建突破傳統光學極限的高分辨率成像體系。其核心在于利用點掃描與共聚焦原理，消除焦外模糊，從而實現從二維切片到三維立體結構的精準解析，成為半導體及材料科學等領域不可或缺的表征技術。

#Photonixbay.

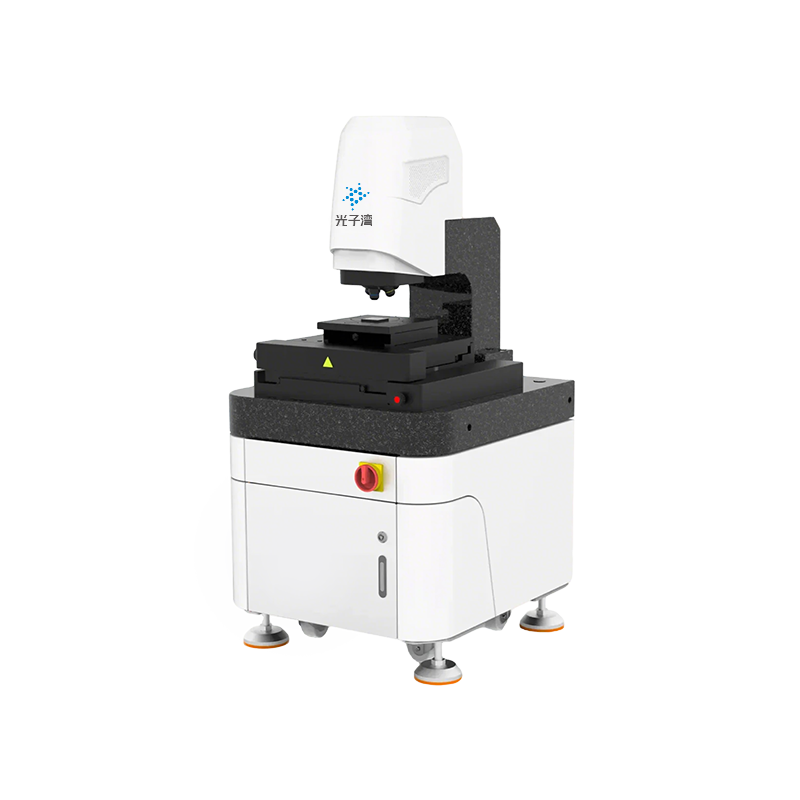

光子灣3D共聚焦顯微鏡
