石墨烯作為原子級薄二維材料，具備優異電學與機械性能，在防腐、OLED、傳感器等領域應用廣泛。隨著大面積石墨烯生長與轉移技術的成熟，如何實現其電學性能的快速、無損、高分辨率表征成為推動其產業化應用的關鍵。Xfilm埃利四探針方阻儀作為高精度電學測量設備，在該領域展現出重要的技術價值。微四探針（M4PP）憑借高精度、高空間分辨率及支持霍爾效應測量的優勢，成為石墨烯電學表征的核心技術。下文將重點探討微四探針技術在晶圓級石墨烯電導性能評估中的應用。

目前常用于石墨烯電學性能表征的技術包括微拉曼光譜、太赫茲時域光譜與微四探針。

微拉曼光譜雖可分析層數、缺陷與摻雜，但無法直接測量薄層電導(GS)；

太赫茲時域光譜為非接觸式測量，空間分辨率約1 mm，適用于均勻樣品，但對樣品透明度與金屬鄰近區域敏感；

微四探針技術具有微米級空間分辨率（探針間距≈10 μm），可直接測量薄層電導(GS)，誤差低于0.1%，且適用于非透明基底與復雜結構。

微四探針測量方法與系統

/Xfilm

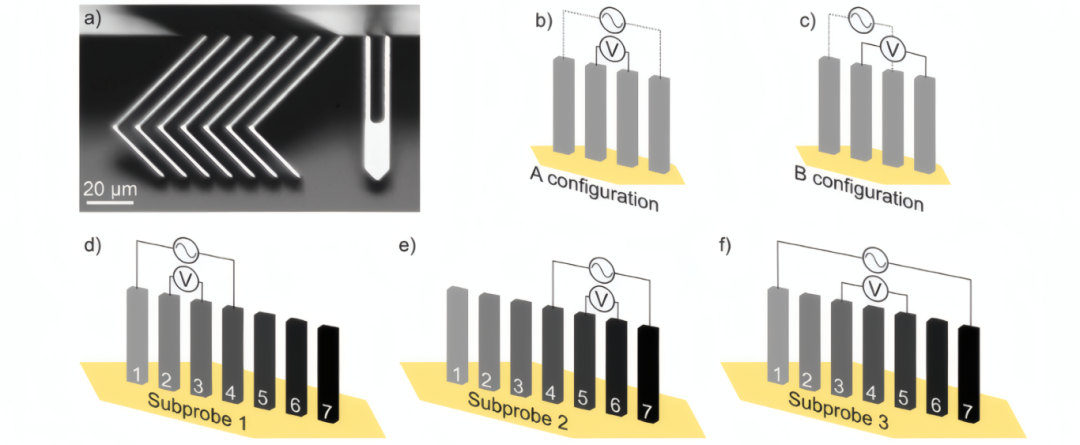

微四探針（M4PP）配置和子探頭

研究中采用七探針系統，其核心技術源于微四探針（M4PP），其本質是通過“多電極組合” 實現微四探針的功能延伸?；谌蛉嵝詰冶劢Y(jié)構與應變片控制接觸力，以降低探針與樣品損傷。通過選擇其中四個電極構成三個子探針：子探針1與2間距10 μm，子探針3間距20 μm。每個測量點進行24次電阻測量，采用A/B雙配置與修正范德堡公式計算薄層電阻：

設置相位容差1°、中值濾波容差2%，篩選有效數據并計算薄層電導(GS)。每2000次測量自動更換探針，確保數據一致性。

電導映射特征與測量成功率分析

/Xfilm

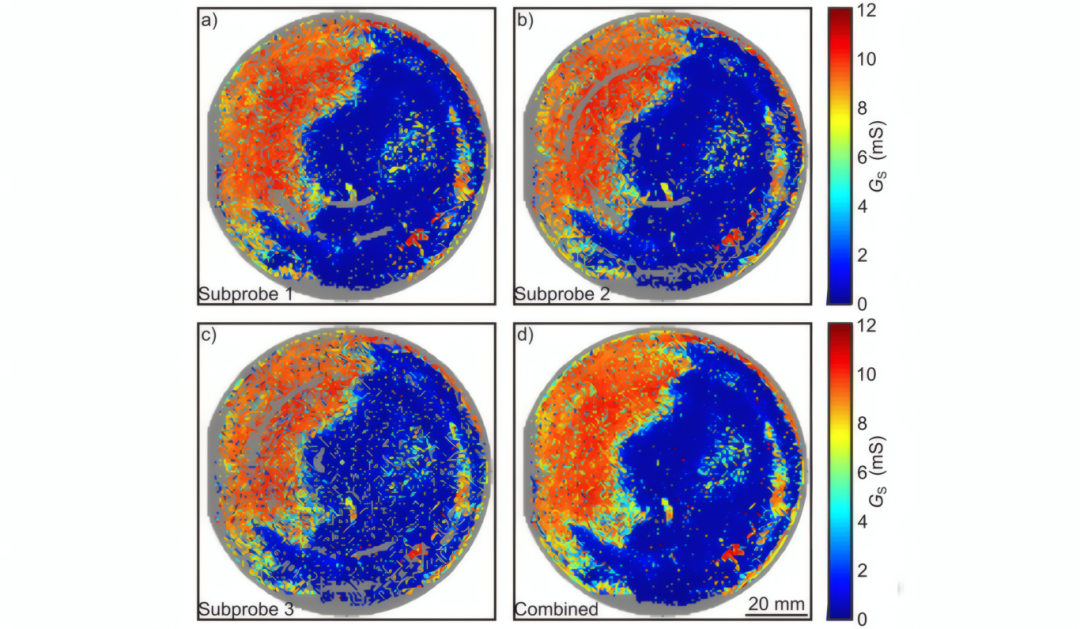

使用微四探針（M4PP）測量的電導圖

三個子探針分別獲得的薄層電導(GS)映射圖顯示，存在部分“死像素”，主要由于探針接觸失敗或局部樣品缺陷。子探針1、2、3的測量成功率分別為84%、81%與72%。通過數據融合與中值濾波，組合映射圖的成功率提升至97%（10,925/11,310有效點），顯著優于單探針系統。

電導均勻性與子探針間相關性評估

/Xfilm

通過計算每個像素及其鄰近15個點的相對標準偏差，構建均勻性圖譜。結果顯示，高電導區（薄層電導GS≥ 7.5 mS）與低電導區（薄層電導GS< 0.3 mS）子探針間一致性良好，而過渡區（0.75 ≤薄層電導GS< 7.5 mS）一致性較差，表明該區域存在探針尺度（10–20 μm）的電導變化。

電導分布特征與時間演變規律

/Xfilm

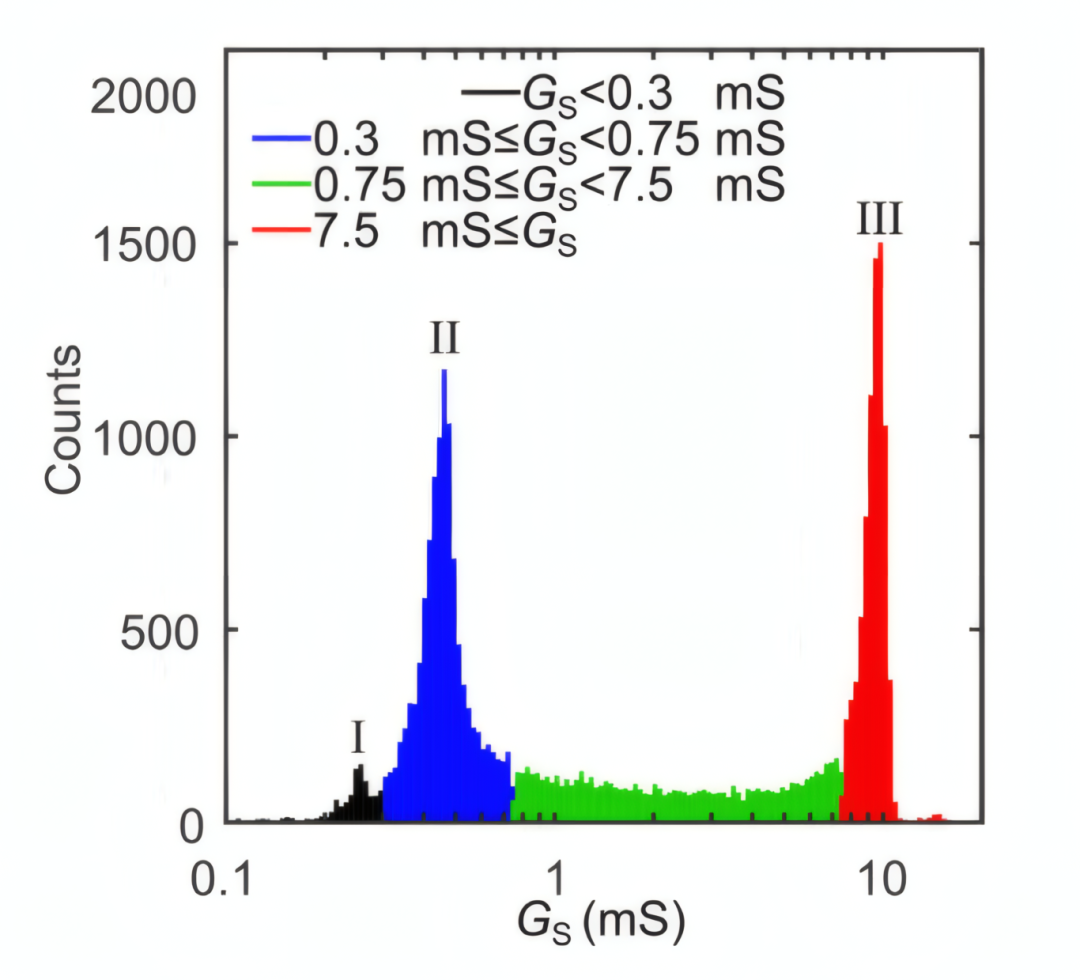

薄層電導(GS)直方圖

薄層電導(GS)直方圖顯示三個明顯峰值（I–III），分別對應不同電導水平的石墨烯區域，峰II與III之間存在平臺區，代表電導過渡帶。通過連續數周追蹤，發現薄層電導(GS)隨時間變化，微四探針(M4PP)與THz-TDS圖譜變化趨勢一致，且微四探針測量未引起石墨烯損傷，說明其接觸力控制良好。

THz-TDS與微四探針（M4PP）技術的對比分析

/Xfilm

THz-TDS適合均勻樣品的快速非接觸測量，而微四探針（M4PP）在微米- 毫米尺度的薄層電導(GS)測量、近金屬接觸區檢測中更可靠；多電極M4PP可擴展至其他二維材料 / 薄膜，兼顧測量冗余性與均勻性分析能力，是晶圓級表征的優選方案。

本研究通過微四探針（M4PP）系統，在不顯著增加測量時間的前提下，將晶圓級石墨烯的薄層電導(GS)測量產率提升至97%，可精準捕捉超過1個數量級的薄層電導(GS)差異，實現質量評估與器件加工可用區域篩選；與THz-TDS 的一致性驗證，進一步證實其可靠性與無損傷性，凸顯了微四探針（M4PP）在二維材料表征中的核心應用價值。

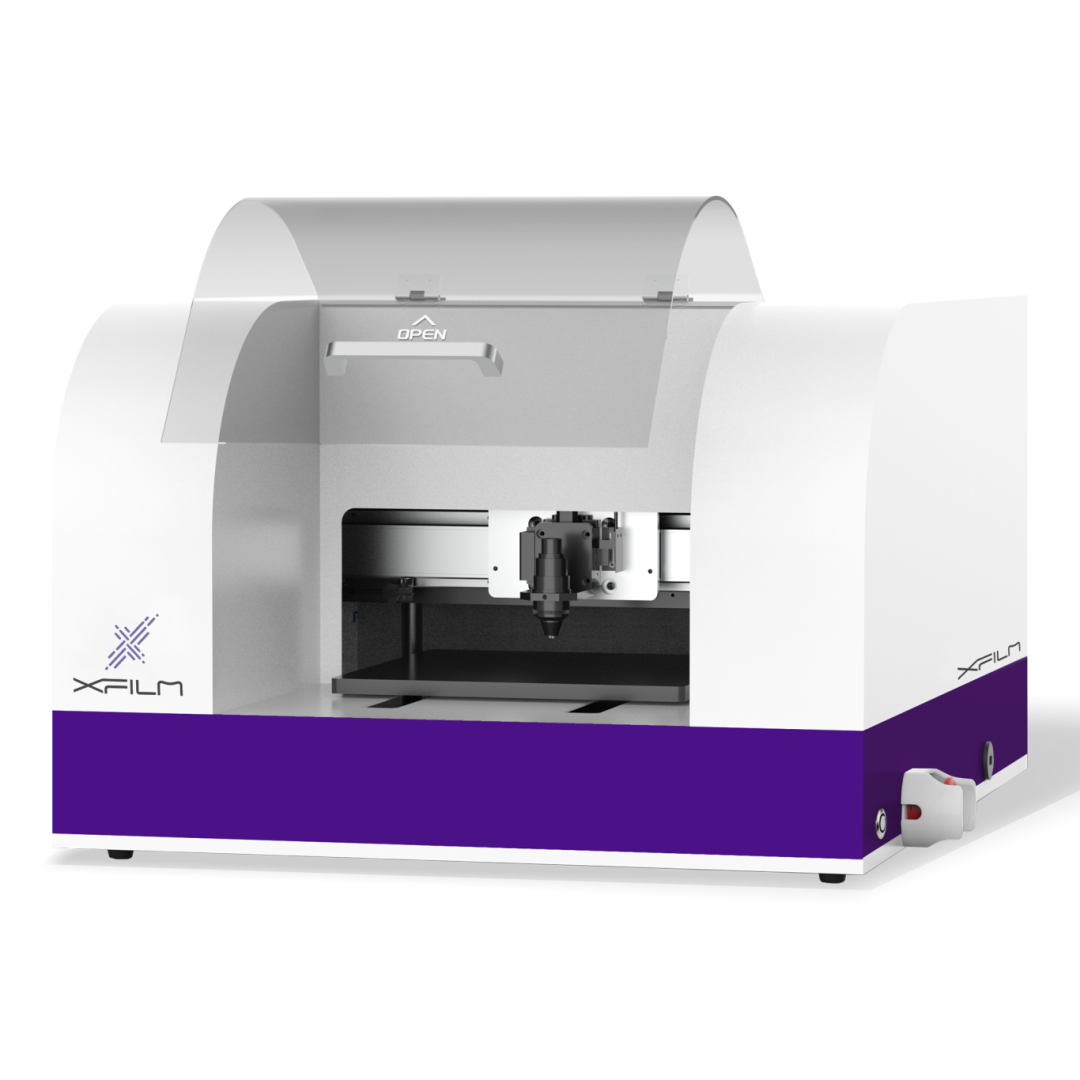

Xfilm埃利四探針方阻儀

/Xfilm

Xfilm埃利四探針方阻儀用于測量薄層電阻（方阻）或電導，可以對最大230mm 樣品進行快速、自動的掃描， 獲得樣品不同位置的方阻/電阻率分布信息。

超高測量范圍，測量1mΩ~100MΩ

高精密測量，動態重復性可達0.2%

全自動多點掃描，多種預設方案亦可自定義調節

快速材料表征，可自動執行校正因子計算

本文使用基于四探針法的Xfilm埃利四探針方阻儀，憑借智能化與高精度的電導率測量優勢，助力鈦基復合材料的電導率測定，推動電子器件領域的材料檢測技術升級。

#四探針#薄層電導測量#方阻測量#表面電阻測量

原文參考：《Wafer-scale graphene quality assessment using micro four-point probe mapping》
