前言 化屏為光，智耀瞬間

在智能手機全面屏的浪潮中，前置攝像頭區域的物理空間被極度壓縮，傳統的LED補光燈幾乎無處安身。如何在不犧牲屏幕占比的前提下，為用戶提供出色的暗光自拍與人臉識別體驗？成為擺在所有終端廠商面前的一道難題。

BroadChip推出的BCT3758高性能LCD背光驅動芯片，以其獨創的“屏幕閃光”技術，給出了一個極具創見的答案：讓屏幕本身，成為一顆強大的閃光燈。不僅省去了一顆LED閃光燈，而且補光光線均勻柔和。它賦予了LCD屏幕前所未有的使命—— 它不僅是驅動顯示的引擎，更是捕捉光影的利器。

BCT3758產品介紹

BCT3758是一款具有閃光功能的背光升壓驅動芯片。工作電壓2.7V~5.5V，內置40V集成開關場效應管，最大可支持10個LED串聯背光應用；內置低導通內阻功率MOS，轉換效率最高可達90%；開關頻率1.1MHz，允許小尺寸電感及陶瓷電容的使用。

BCT3758產品功能

1.調光功能

BCT3758采用PWM轉模擬的調光方式，通過改變PWM信號占空比調節FB電壓實現調光功能，頻率范圍10KHz-100KHz，最低支持0.3%占空比調光；

調光內部結構圖

該集成電路將內部200mV參考電壓按照PWM信號的占空比進行調制，隨后通過內部低通濾波器對脈沖信號進行濾波處理。濾波后的輸出作為FB引腳調制的參考電壓連接至誤差放大器。因此，雖然采用PWM信號進行亮度調節，但實際上僅對LED的直流電流進行調制——這種技術通常被稱為模擬調光。

調光電壓：VFB_BL=EN Duty*200mV

調光電流：ILED=VFB_BL/RSET

2.屏閃功能

當BCT3758工作在全亮度背光模式且STROBE引腳置為高電平時，參考電壓VFB將切換至1000mV。

閃光電壓：VFB_FL=200mV+ EN Duty*800mV

閃光電流：ILED=VFB_FL/RSET

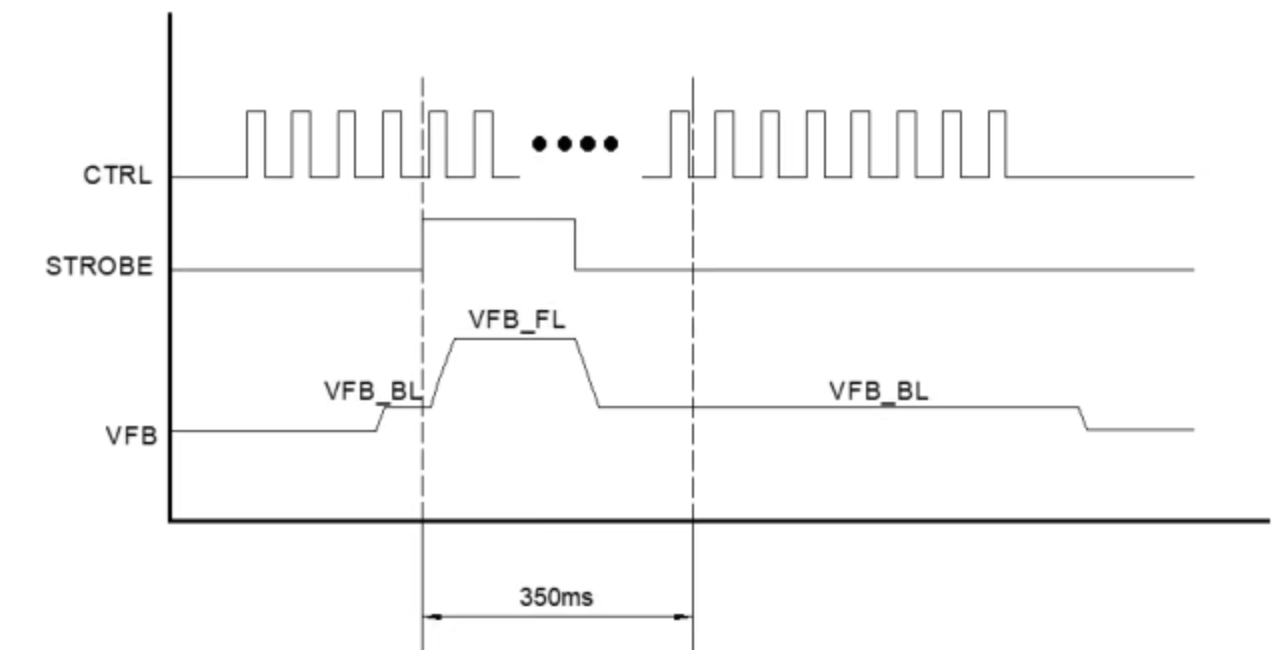

閃光未超時的工作時序

為保護白光LED免受損壞，若STROBE引腳保持高電平超過350ms，將立即退出閃光模式。當不用屏閃功能時，Strobe引腳可懸空或接GND。

3.其他功能

為保證產品可靠性，BCT3758集成了軟起動、欠壓保護、過流保護、過壓保護、過溫保護、閃光超時保護等功能。

BCT3758特性曲線

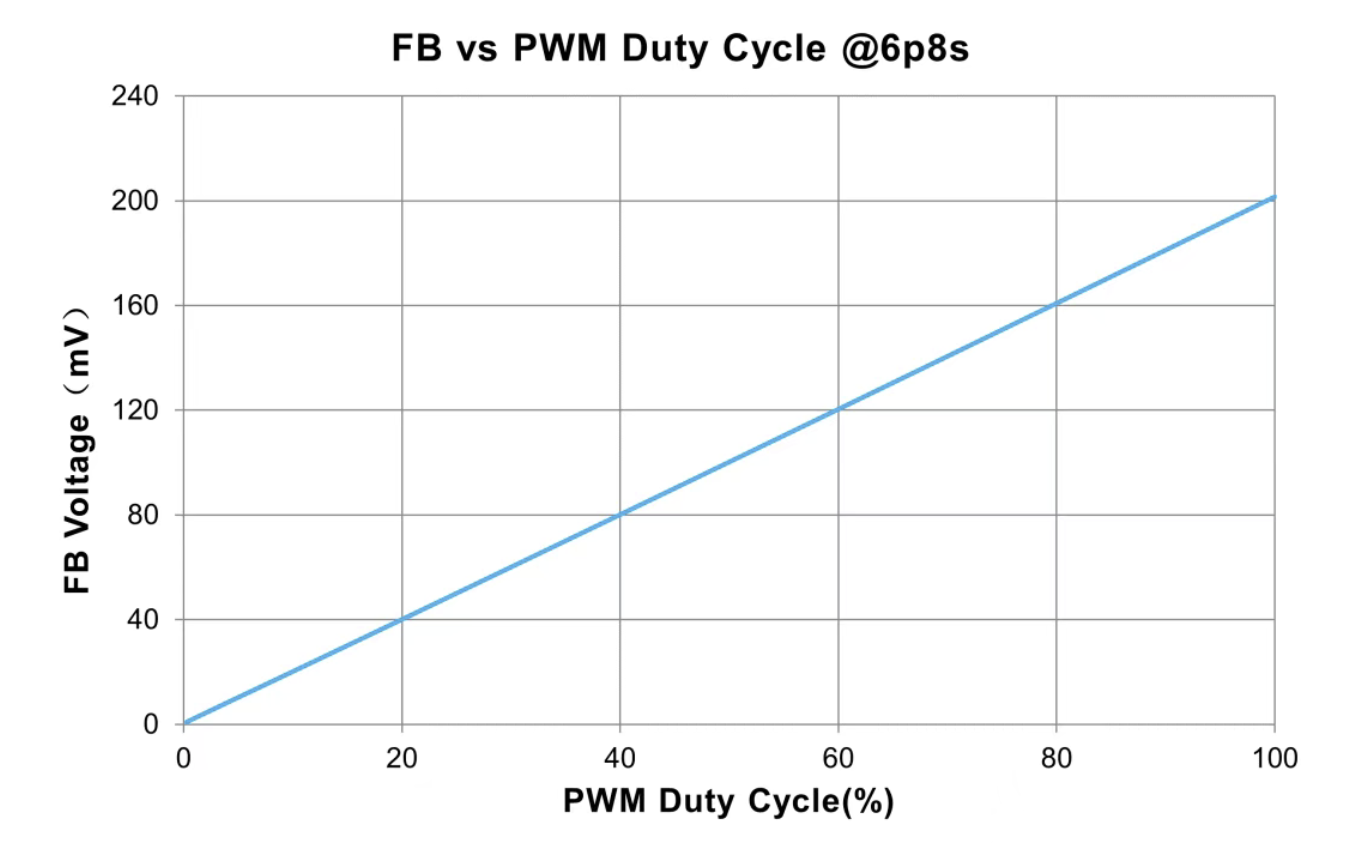

1.VFB線性度

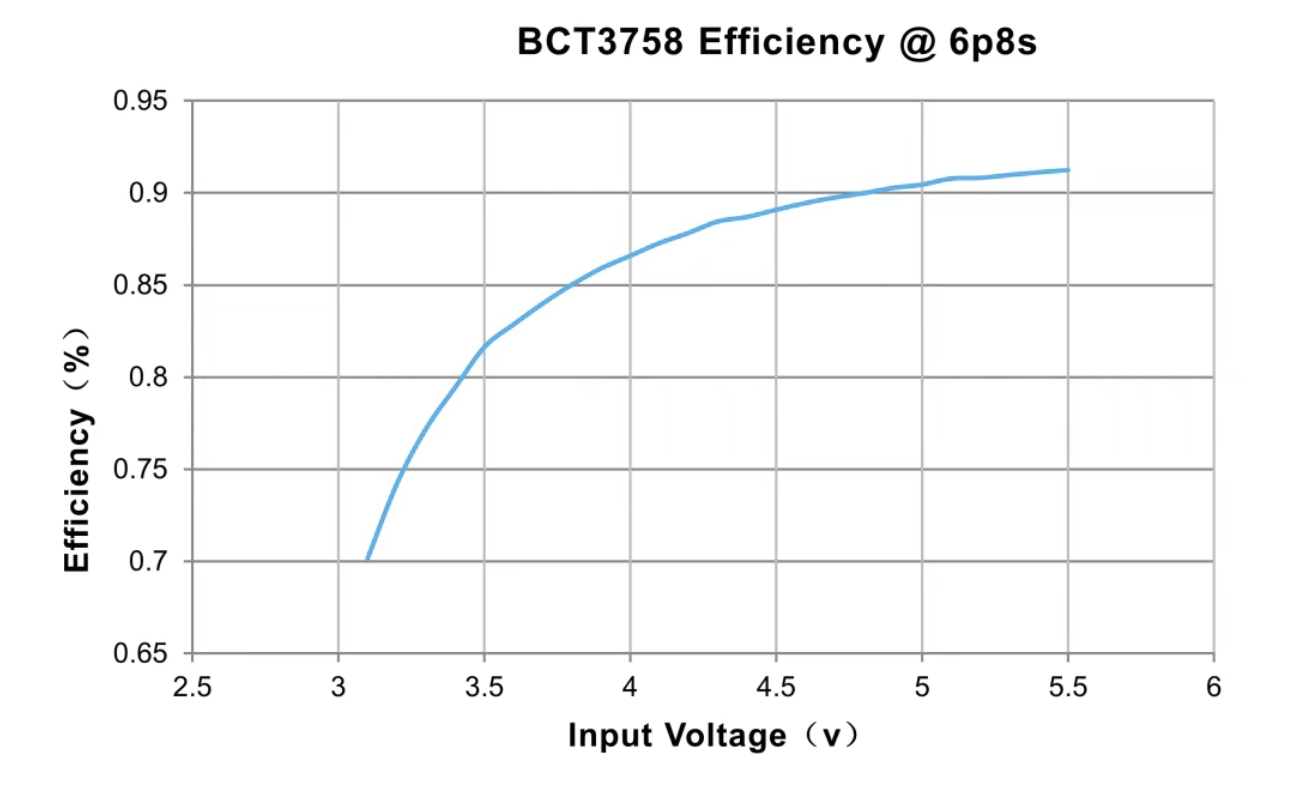

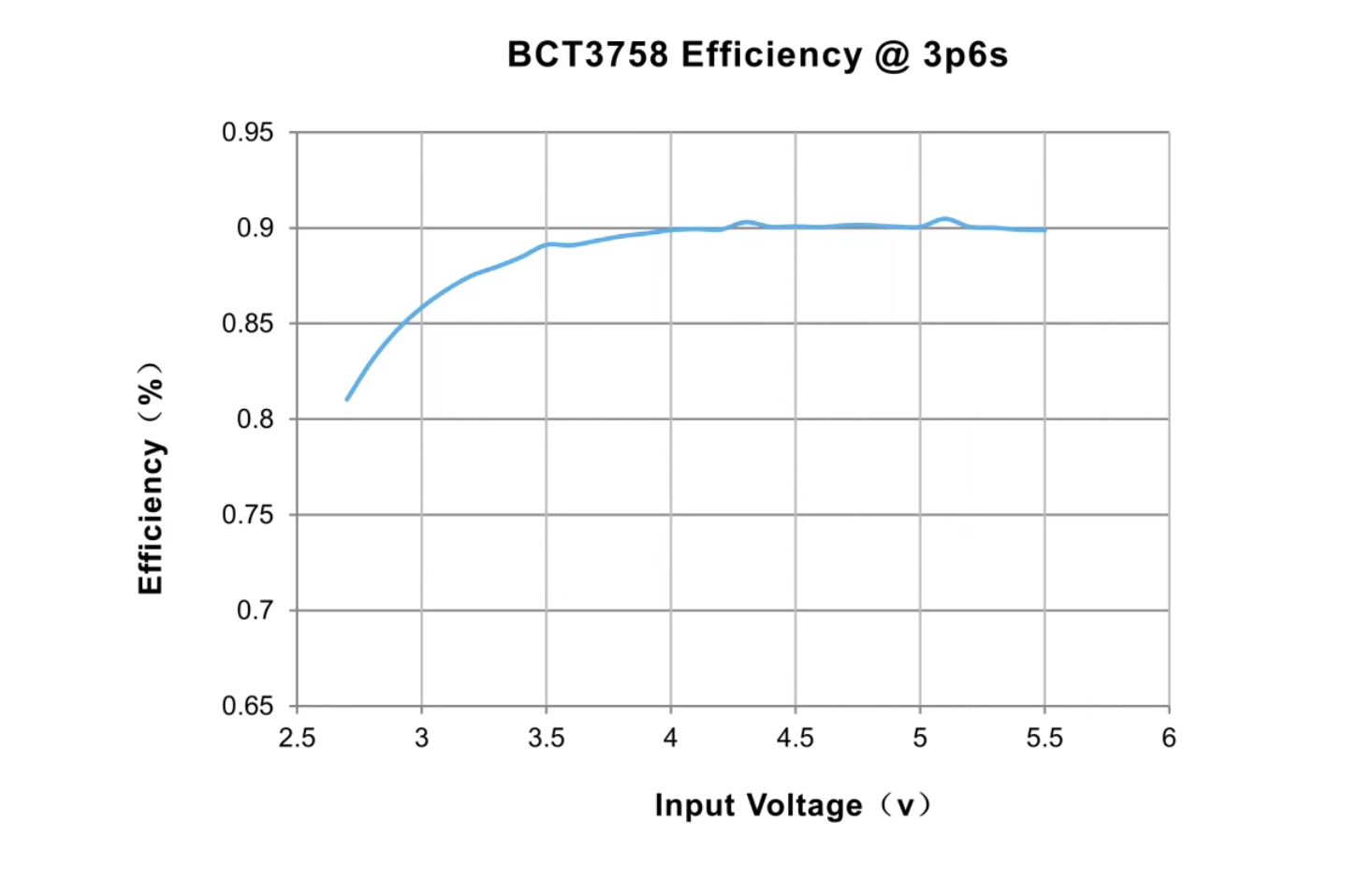

2.效率曲線

BCT3758工作原理圖

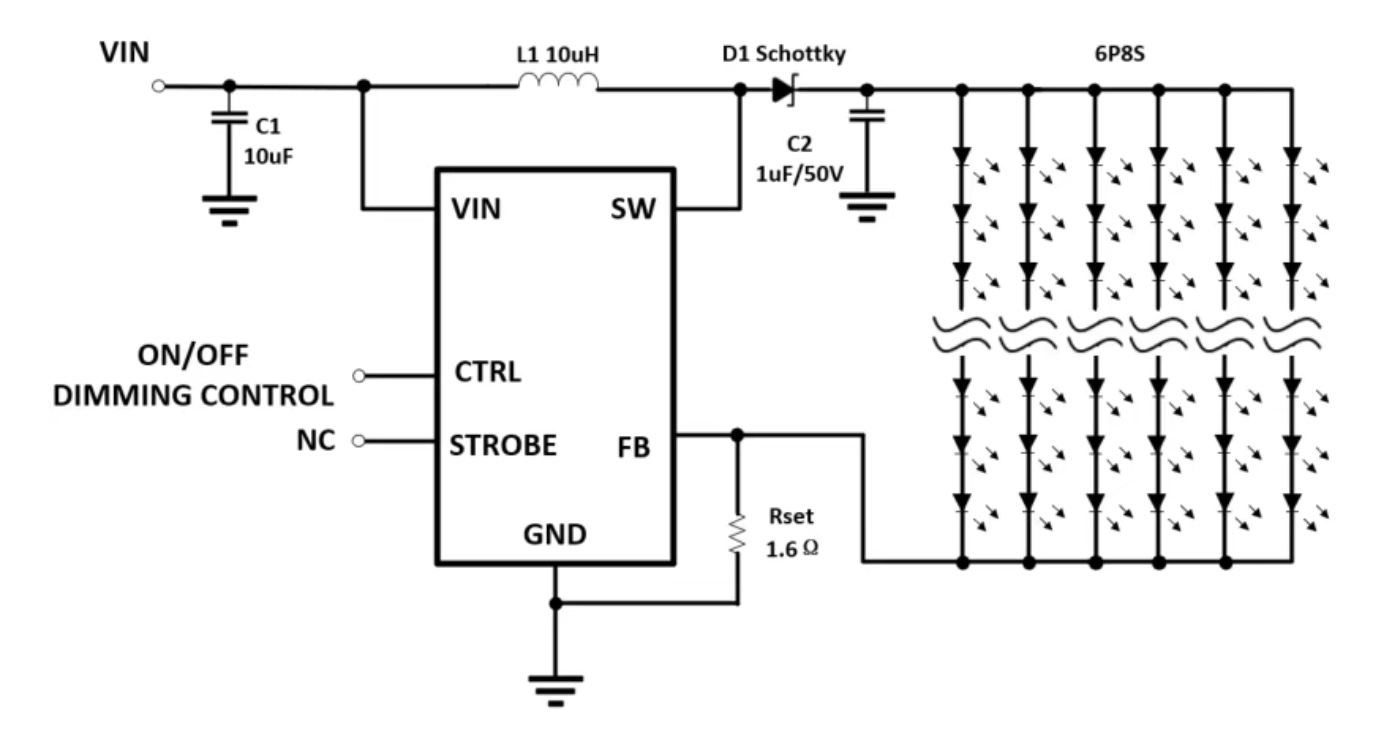

典型背光工作原理圖

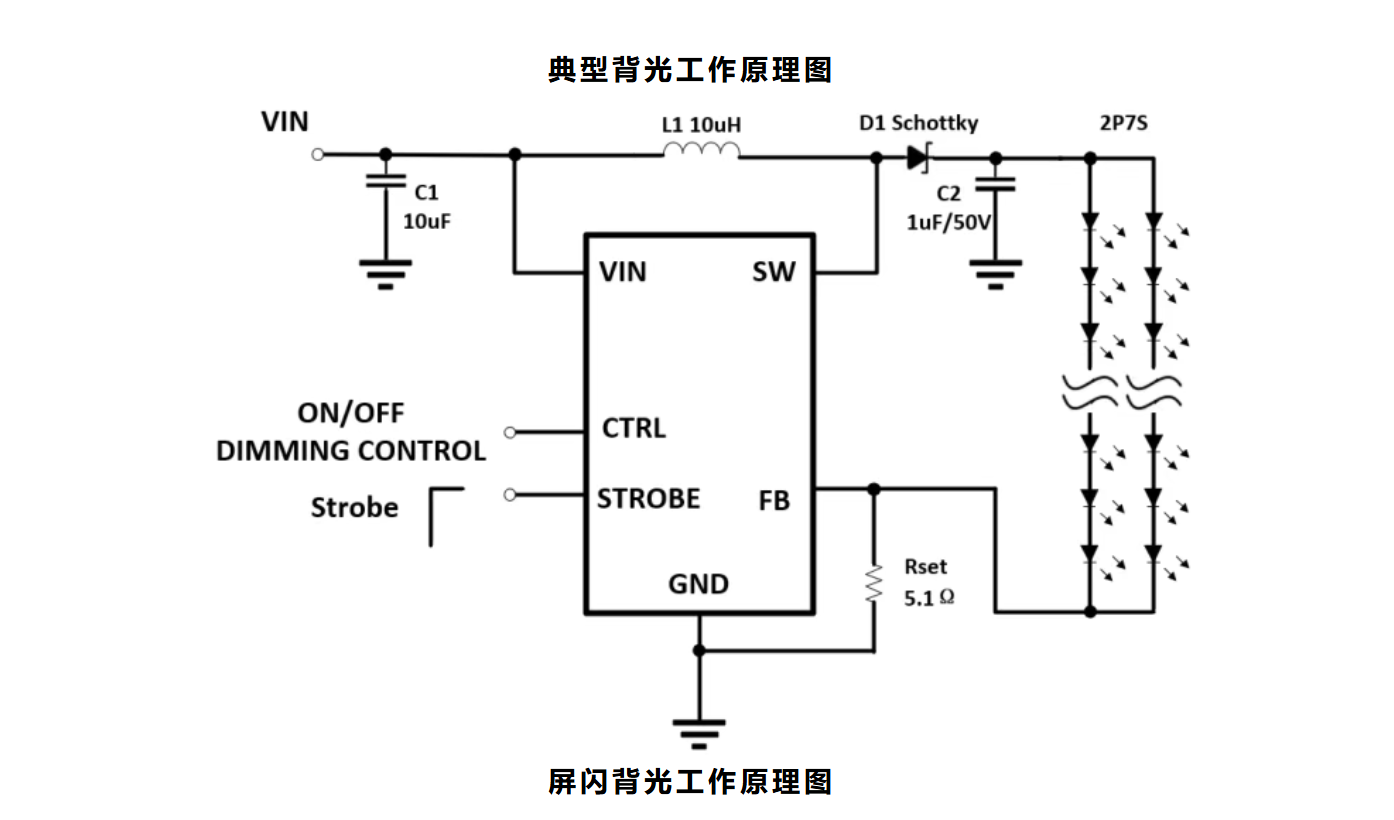

屏閃背光工作原理圖

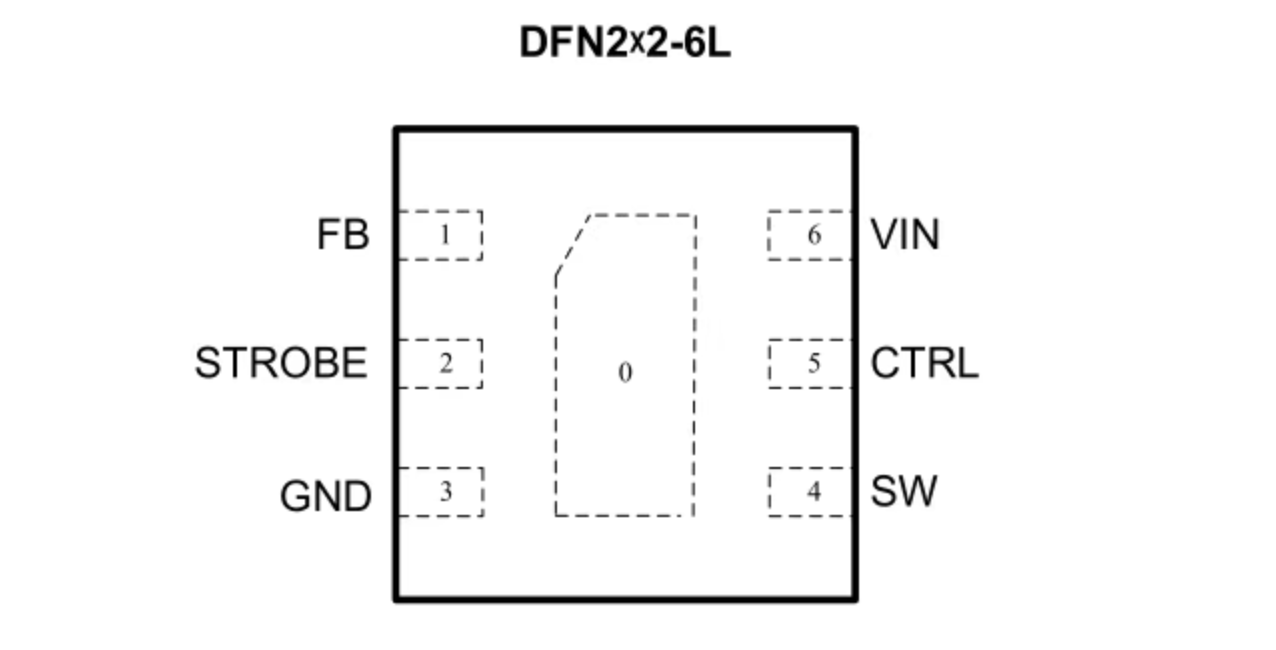

BCT3758管腳分布圖

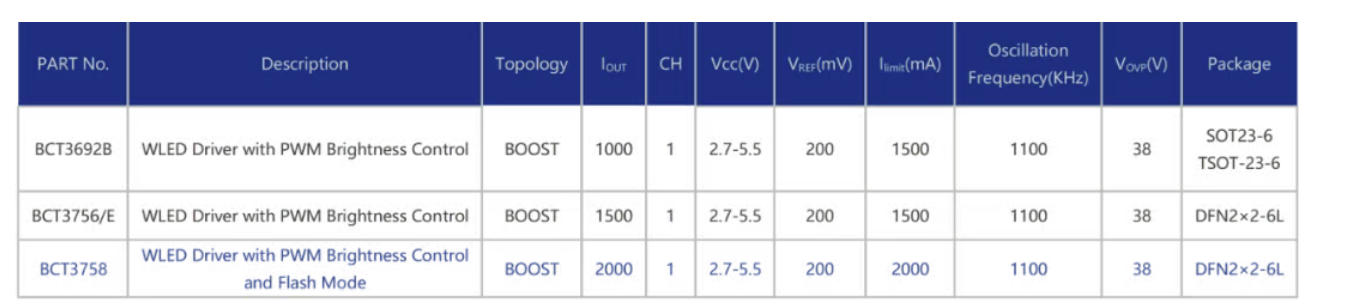

Broadchip串聯背光芯片家族

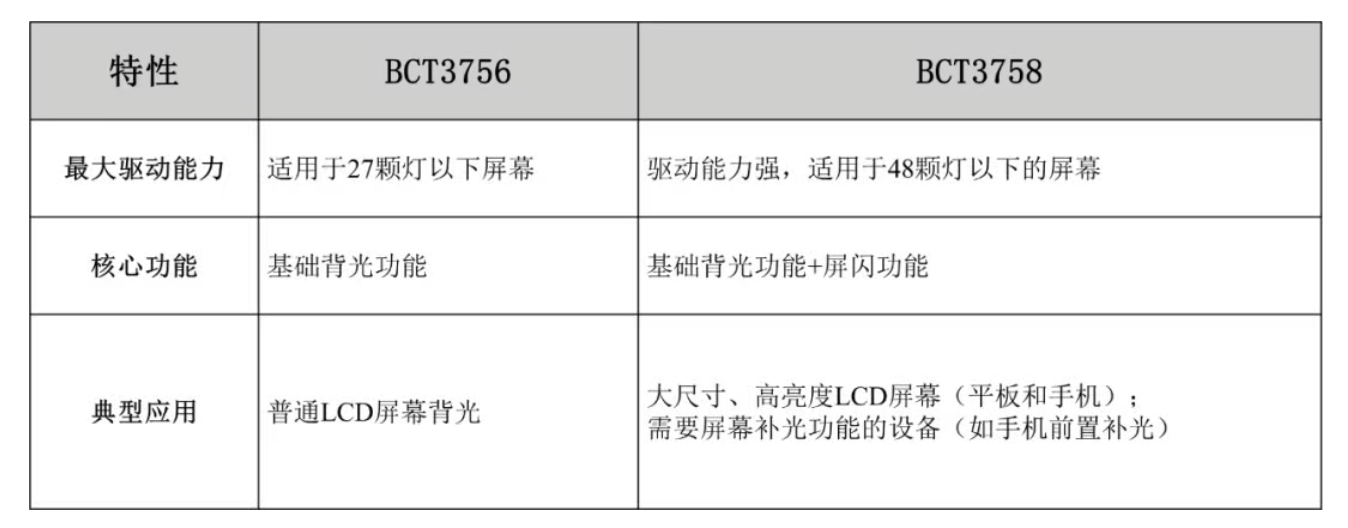

BCT3756和BCT3758主要區別

BROADCHIP廣芯電子服務熱線075582542001 82574660謝謝惠顧
