STMicroelectronics STDRIVEG610半橋柵極驅動器是高性能設備，專為在各種電源轉換應用中驅動N溝道MOSFET或IGBT設計。STMicroelectronics STDRIVEG610具有 單輸入控制 和 引導操作，只需極少的外部組件即可實現高效的高側和低側切換。該設備支持高達600V 的高側驅動器，并在低端和高端均包含欠壓鎖定 (UVLO) 保護，以確保安全運行。由于 具有50ns的典型傳播延遲和匹配的延遲時間，STDRIVEG610 IC非常適合高頻開關應用，例如 電機控制、電源和逆變器。緊湊的設計、強大的保護功能和寬的工作電壓范圍使STDRIVEG610半橋柵極驅動器成為尋求高效緊湊型柵極驅動器解決方案的設計人員的可靠選擇。

數據手冊：*附件：STMicroelectronics STDRIVEG610半橋柵極驅動器數據手冊.pdf

特性

• 高達600V高壓軌
• ±200 V/ns dV/dt瞬態抗擾度
• 驅動器具有獨立的灌電流/片和源路徑，以實現最佳驅動
  • 2.4A和1.2?灌電流
  • 1.0A和3.7?源電流
• 6V柵極驅動電壓的高側和低側線性穩壓器
• 300ns超快高側啟動時間
• 傳播延遲45ns，最小輸出脈沖15ns
• 高（>1MHz）切換頻率
• 內置600V自舉二極管
• 完全支持 GaN硬開關操作
• VCC、VBO 和VLS 上的UVLO功能
• 邏輯輸入和關閉引腳分離
• 過溫和UVLO報告故障引腳
• 低功耗模式待機功能
• 分開的PGND用于開爾文源驅動和電流分流兼容性
• 3.3V至20V兼容輸入，具有遲滯和下拉功能

典型應用原理圖

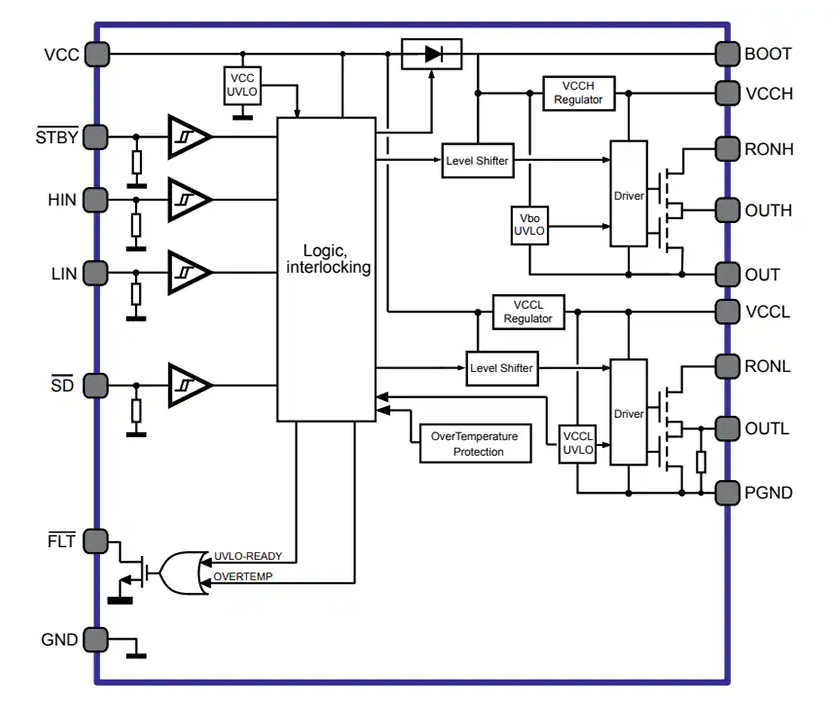

框圖

?STDRIVEG610半橋柵極驅動器技術解析與應用指南?

?1. 產品概述?

STDRIVEG610是意法半導體(STMicroelectronics)推出的高壓高速半橋柵極驅動器，專為增強型氮化鎵(GaN)功率開關設計。其核心特性包括：

• ?高壓支持?：兼容600V母線電壓，dV/dt瞬態抗擾度達±200V/ns。
• ?驅動優化?：分離的灌電流（2.4A）與拉電流（1.0A）路徑，導通電阻低至1.2Ω（灌）和3.7Ω（拉）。
• ?快速響應?：傳播延遲45ns，最小輸出脈沖15ns，支持>1MHz開關頻率。
• ?集成保護?：內置欠壓鎖定(UVLO)、過溫保護(OTP)及故障報告(FLT引腳)。
• ?封裝?：QFN 4x5x1mm緊湊封裝，適合高密度PCB布局。

?典型應用?：LLC諧振轉換器、圖騰柱PFC、同步整流拓?fù)浼翱斐溥m配器。

?2. 關鍵功能模塊分析?

?2.1 高低側驅動架構?

• ?低側驅動?：
  • 通過VCCL線性穩壓器提供6V驅動電壓，UVLO閾值4.45V（開啟）/4.30V（關閉）。
  • PGND引腳需連接至GaN源極（推薦開爾文連接），以降低寄生電感影響。
• ?高側驅動?：
  • 集成自舉二極管，支持快速啟動（300ns喚醒時間）。
  • VCCH穩壓器輸出6V，需外接≥47nF陶瓷電容（X7R，16V）。

?2.2 邏輯控制與保護?

• ?輸入兼容性?：LIN/HIN邏輯輸入支持3.3V-20V寬范圍，內置施密特觸發器抗噪聲。
• ?保護機制?：
  • ?UVLO?：VCC、VCCL、VBOOT三級監控，確保安全啟動。
  • ?過溫保護?：閾值175℃（典型值），滯后20℃。
  • ?故障報告?：FLT引腳開漏輸出，可外接上拉電阻至控制器。

?3. 設計要點與布局建議?

?3.1 外圍元件選型?

?3.2 PCB布局優化?

• ?低寄生電感設計?：
  • 柵極環路（OUTx→RGATE→GaN柵極→源極）路徑最短化，優先使用0603封裝電阻。
  • PGND與功率地單點星型連接，避免噪聲耦合。
• ?熱管理?：
  • GND引腳連接大面積銅箔以增強散熱（RθJA=85°C/W@4層板）。

?4. 典型應用電路?

?圖騰柱PFC示例?：

1. ?高側配置?：BOOT引腳通過外部二極管連接VCC，CBOOT=100nF。
2. ?低側配置?：VCCL電容緊貼PGND，RGATE=2.2Ω以抑制關斷振鈴。
3. ?故障處理?：FLT引腳上拉至控制器，觸發后進入待機模式（STBY=0V）。

?5. 性能曲線與實測數據?

• ?開關損耗?：在500kHz下，驅動2.2nF負載時VCC動態電流3.45mA（典型值）。
• ?自舉二極管特性?：RDBOOT隨溫度變化曲線顯示，25℃時導通電阻120Ω（典型）。
