一、項目背景與核心痛點

某新能源汽車零部件智能倉儲中心占地面積2.5萬平方米，包含32巷道立體貨架、150臺AGV搬運車及20套分揀機器人系統。原有系統中，西門子S7-1500PLC（Profinet主站）與AB羅克韋爾變頻器（EtherNet/IP從站）、FANUC機器人存在通訊斷層：

AGV位置數據傳輸延遲超500ms，貨架調度效率低下；

分揀機器人與輸送線速度匹配失效，貨物分揀錯位率較高；

EtherNet/IP設備故障信息無法實時同步至Profinet系統，影響倉儲周轉率。

二、技術方案與系統架構

（一）核心設備部署

部署8臺協議轉換網關，作為Profinet與EtherNet/IP的通訊樞紐：

Profinet側作為從站接入西門子PLC環網，支持IRT實時模式，數據更新周期≤1ms；

EtherNet/IP側作為從站接入AB設備集群，兼容CIP協議，支持32個從站并發通訊。

設備層配置：

Profinet主站：西門子PLC、工控機；

EtherNet/IP從站：AB變頻器、FANUC機器人、AGV控制器；

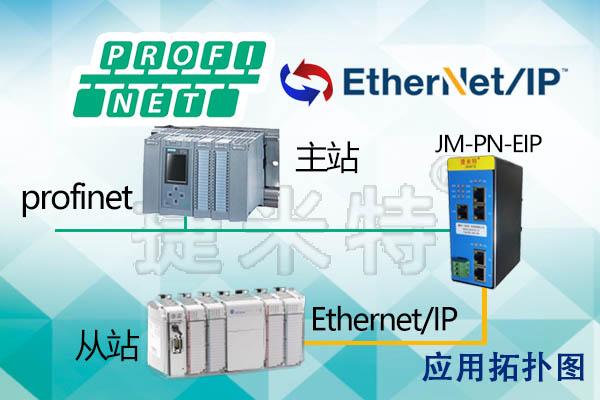

網絡拓?fù)洌?strong>網關模塊通過雙端口連接Profinet環網與EtherNet/IP總線，支持IEEE1588時鐘同步，全系統時間偏差≤1μs。

（二）協議映射與數據交互

通過配置軟件完成參數映射：

EtherNet/IP→Profinet：

AGV坐標（64位浮點型）映射至Profinet寄存器%I0.0，更新頻率100Hz；

機器人分揀狀態（16位整型）映射至%I0.1，采樣周期5ms；

Profinet→EtherNet/IP：

輸送線速度指令（%Q0.0）轉換為EtherNet/IP控制字，精度達0.1m/s；

貨架調度指令（%Q0.1）實時傳輸至AGV控制器，響應延遲≤1ms。

三、應用成效與技術價值

（一）核心功能落地

智能調度優化：

AGV位置數據與PLC調度系統實現毫秒級同步，出入庫路徑規劃效率顯著提升；

系統根據貨架周轉率自動調度AGV增援，倉儲整體運行效率提升。

分揀協同升級：

機器人與輸送線速度匹配延遲從500ms降至1.2ms，分揀錯位率顯著降低；

實時分揀數據同步至工控機，支持按任務維度生成效率分析報表。

故障預警體系：

EtherNet/IP設備故障500ms內上傳PLC，觸發三維倉庫地圖高亮報警；

系統自動調度備用設備接管任務，大幅縮短故障處理時間，倉儲可用性提升至99.9%。

（二）技術創新點

協議兼容技術：

實現ProfinetV2.3與EtherNet/IPCIP5.0雙向轉換，滿足異構協議設備互聯需求；

支持硬件加速，數據轉換延遲≤500μs，保障實時性。

工業級可靠性設計：

-30℃~70℃寬溫運行，通過抗干擾測試，適應倉儲車間復雜環境；

支持時鐘同步技術，全系統時間偏差≤1μs，保障多設備協同精度。

四、行業應用場景延伸

新能源汽車倉儲：適配電池模組、電機控制器等精密部件的高速分揀場景；

3C電子智能倉儲：滿足SMT貼片料倉、成品分揀線的多協議設備互聯需求；

醫藥冷鏈物流：支持溫濕度傳感器與輸送線的協議轉換，保障數據同步效率。

該方案通過協議轉換技術，為智能倉儲物流提供了從設備互聯到系統協同的完整解決方案，有效提升了倉儲自動化與智能化水平。
