第一章：戶用混合逆變器的架構演進

本章旨在建立系統級背景，定義混合逆變器的核心功能、主流拓撲架構，并分析其技術發展趨勢。這為后續深入探討碳化硅（SiC）等先進功率器件如何在該領域創造關鍵價值奠定了基礎。

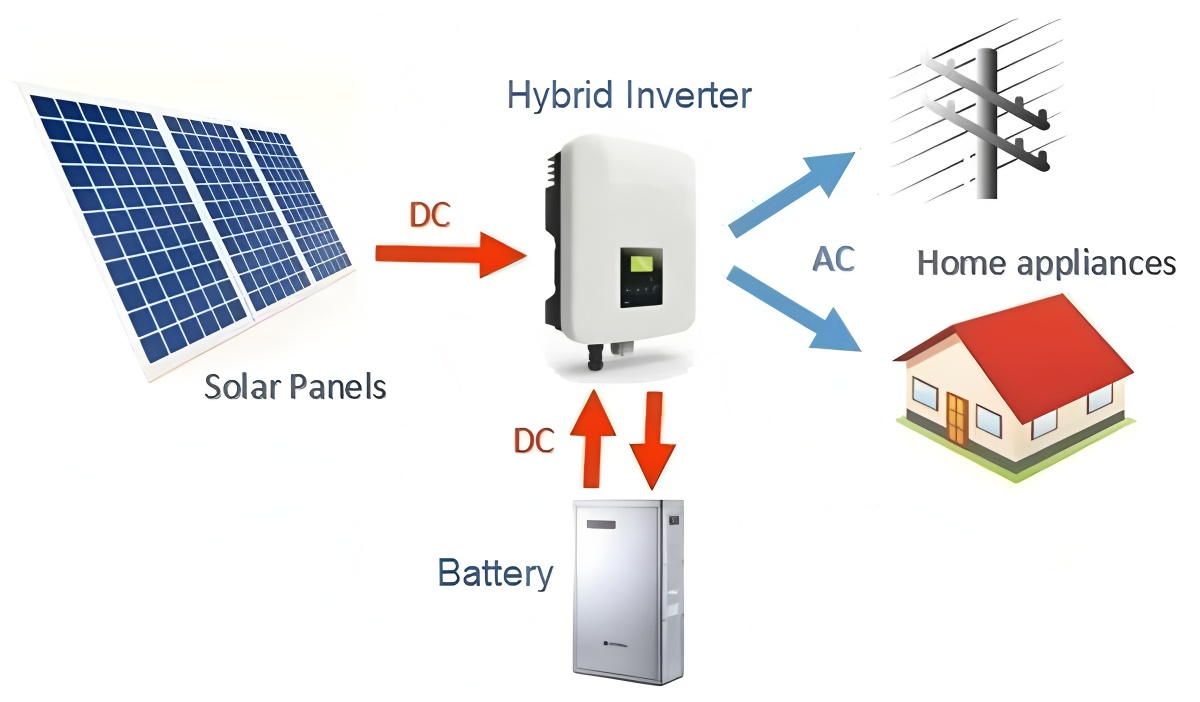

1.1 混合逆變器定義：一體化能源中樞

混合逆變器已超越傳統直流到交流（DC/AC）轉換器的范疇，演變?yōu)橐粋€多端口的綜合能源管理系統。它在光伏（PV）陣列（直流）、儲能電池（直流）、家庭負載（交流）以及公共電網（交流）之間實現智能化的功率流調配 。其核心價值在于將傳統光伏逆變器（PV-to-AC）與儲能逆變器（Battery-to-AC/AC-to-Battery）的功能集成于單一設備中，從而實現系統層面的優化 。

混合逆變器的運行模式高度靈活，以適應不同的能源需求和經濟策略：

自發自用模式 (Self-Consumption)：優先使用光伏發電滿足家庭負載需求，并將多余能量儲存于電池中，最大化本地清潔能源利用率。

并網饋電模式 (Grid Feed-in)：在負載需求得到滿足且電池充滿后，將剩余的光伏或電池能量出售給電網，創造經濟收益。

削峰填谷/負荷轉移模式 (Peak Shaving/Load Shifting)：在電價高峰時段，使用預先儲存的電池能量為家庭供電，避免高價購電；在電價低谷時段，從電網為電池充電，以備高價時段使用 。

備用電源模式 (Backup Power)：在電網發生故障或停電時，逆變器能迅速切換至電池供電，為關鍵負載提供不間斷電源（UPS）級別的電力保障 。

電網充電模式 (Grid Charging)：允許在光照不足但電價低廉的時段（如夜間）從電網為電池充電，確保儲能系統隨時可用 。

隨著智能家居和微電網概念的普及，混合逆變器正成為家庭能源系統的核心大腦。它不僅管理光伏和儲能，還越來越多地與電動汽車（EV）充電樁集成，支持車輛到戶（V2H）或車輛到電網（V2G）應用，將電動汽車電池作為額外的儲能單元 6。所有這些復雜的能源調度都通過先進的監控軟件和移動應用進行管理，使用戶能夠?qū)崟r監控并優化其能源使用習慣 。

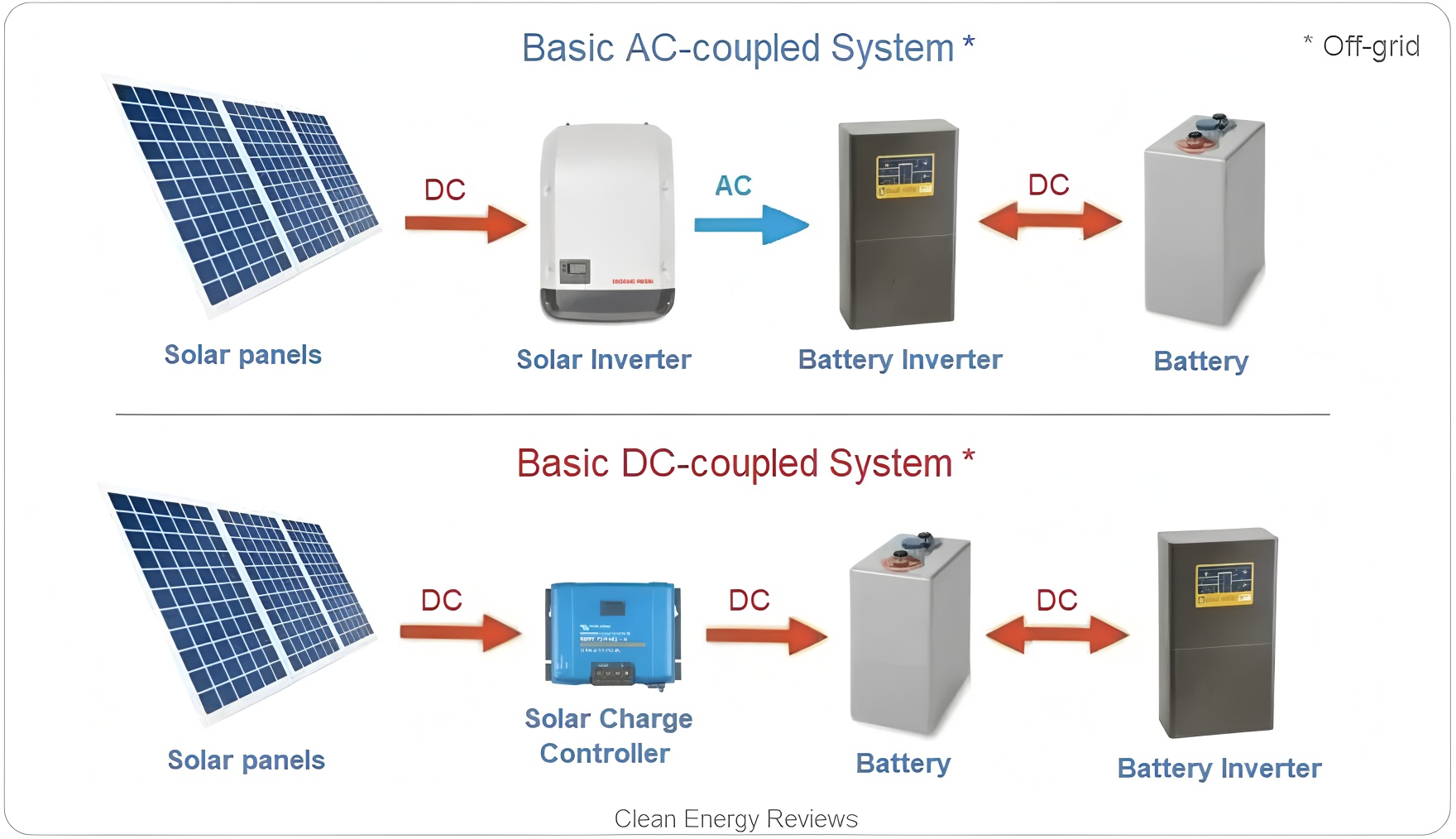

1.2 基礎拓撲：直流耦合與交流耦合架構

戶用混合逆變器系統的構建主要遵循兩種基礎拓撲架構：直流耦合（DC-Coupled）和交流耦合（AC-Coupled），它們在能量路徑、效率和應用靈活性上各有側重。

直流耦合架構 (DC-Coupled)

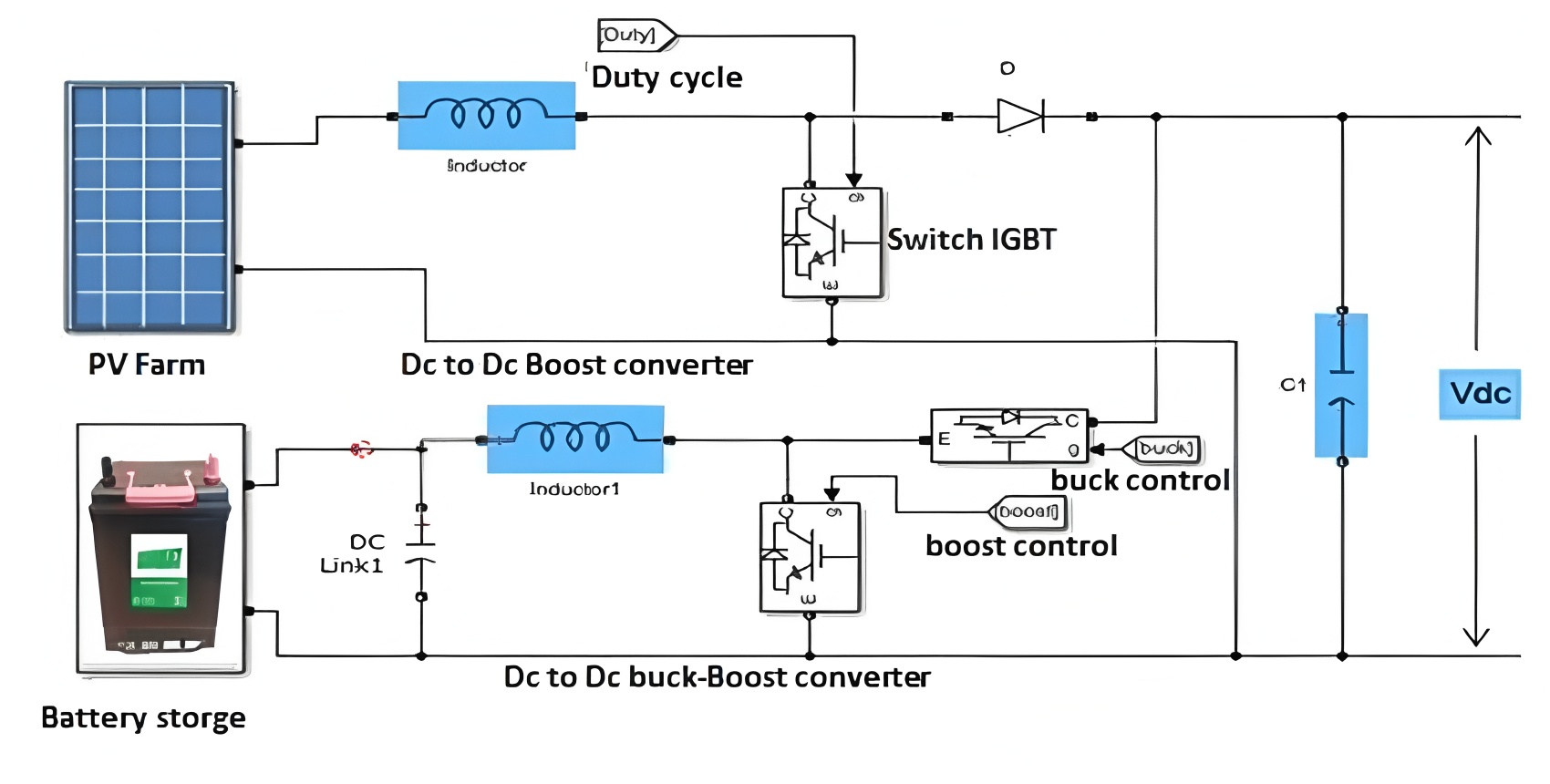

工作原理：在該架構中，光伏陣列和儲能電池連接在同一個高壓直流母線（DC Bus）上，共享一個DC/AC逆變單元。光伏組件產生的直流電通過一個DC/DC轉換器（MPPT）升壓至直流母線，可以直接為電池充電（通過另一個雙向DC/DC轉換器），或直接通過共享的逆變器轉換成交流電供給負載或電網。光伏電力為電池充電的過程完全在直流側完成，無需轉換成交流電 。

優點：由于光伏電力給電池充電避免了“DC-AC-DC”的轉換環節，其能量轉換路徑更短，因此“光伏-儲能”的往返效率更高。對于新建的光儲系統而言，由于僅需一個混合逆變器，系統組件數量相對較少，初始投資成本和安裝復雜性可能更低 。

缺點：該架構對于在已有的并網光伏系統上加裝儲能（即改造項目）的靈活性較差。此外，整個系統的光伏發電和儲能功能都依賴于單一的混合逆變器，形成了一個潛在的單點故障，若逆變器失效，光伏和儲能系統將同時癱瘓 。

交流耦合架構 (AC-Coupled)

工作原理：在此架構中，光伏系統和儲能系統相對獨立。光伏系統擁有自己的標準并網逆變器，將直流電轉換成交流電。儲能系統則配備一個獨立的雙向儲能逆變器（或直接采用集成了逆變器的“交流電池”），連接在家庭的交流側，與光伏系統并聯 8。光伏電力為電池充電需要經過“DC（光伏）→ AC（光伏逆變器）→ DC（儲能逆變器）”的轉換過程。

優點：模塊化程度高，尤其適合為現有的光伏系統加裝儲能，兼容性強。系統冗余度更高，光伏逆變器或儲能逆變器的故障不會影響另一方的獨立運行。

缺點：光伏電力為電池充電的效率較低，因為能量需要經過多次DC-AC和AC-DC轉換。由于需要配置多個逆變器，系統的總體成本和占地空間通常更高 。

下表總結了直流耦合與交流耦合架構的關鍵區別。

表1：直流耦合與交流耦合混合逆變器架構對比

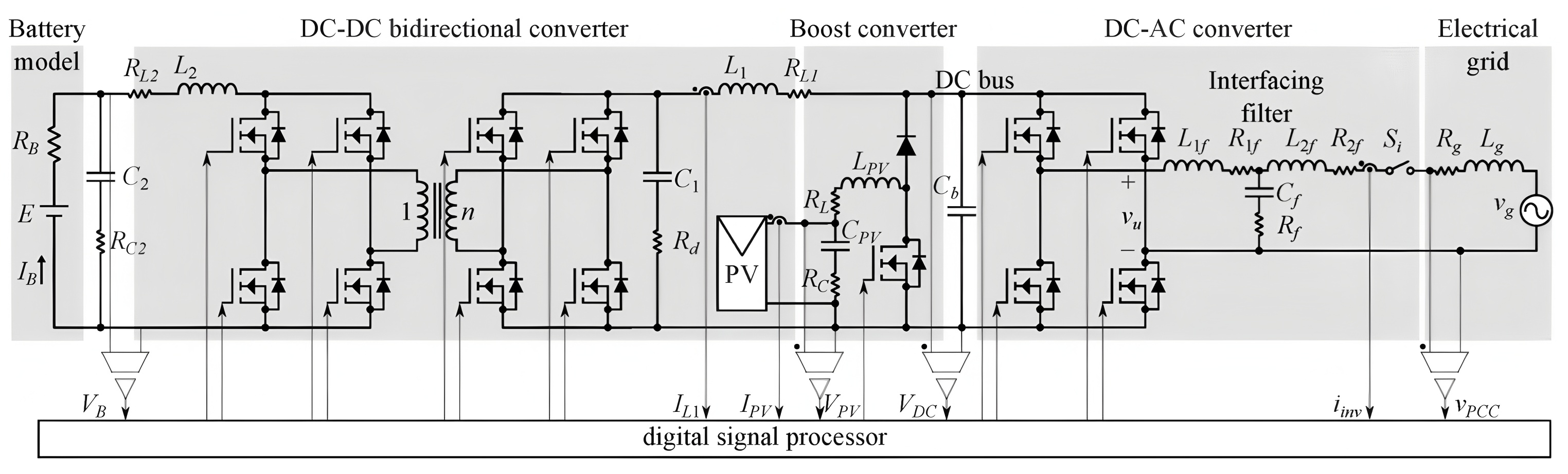

1.3 核心功能功率級

一個典型的直流耦合混合逆變器內部主要由三個核心功率級構成，每個功率級都承擔著獨特的能量轉換任務。

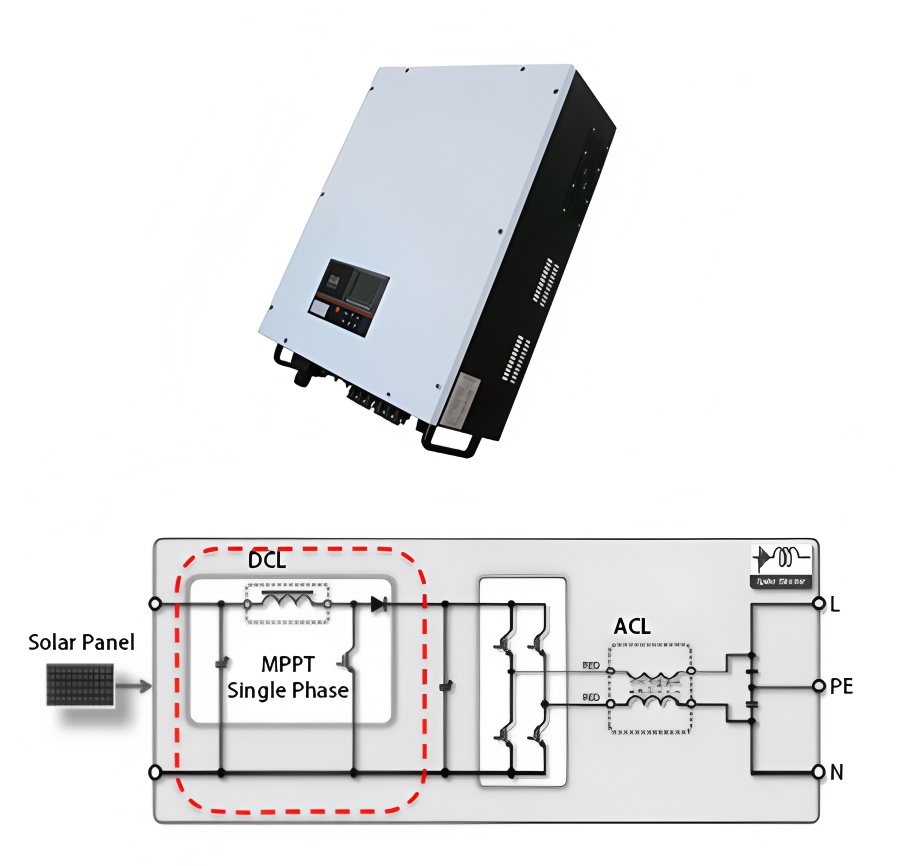

光伏MPPT功率級 (Maximum Power Point Tracking)

功能：此級的核心任務是從光伏組件中提取最大可用功率。由于光伏電池的輸出功率受光照強度和溫度影響而劇烈變化，MPPT控制器通過實時調整其工作電壓和電流，確保光伏陣列始終運行在最大功率點上。該級本質上是一個DC/DC升壓（Boost）轉換器，將來自光伏組串的可變、較低的直流電壓提升至一個穩定、高壓的直流母線（對于單相戶用系統，通常為400V左右）。

主流拓撲：非隔離式同步升壓拓撲因其結構簡單、效率高而被廣泛采用 。在更高功率的應用中，常采用多相交錯（Interleaved）的同步升壓拓撲，通過并聯多個功率級并進行相移控制，可以顯著減小輸入電流紋波，從而縮小電感等無源元件的體積 。

雙向電池DC/DC功率級

功能：該級是連接低壓電池組與高壓直流母線的橋梁，負責管理電池的充放電過程。當給電池充電時，它工作在降壓（Buck）模式，將高壓直流母線的能量降壓后存儲到電池中。當電池放電時，它工作在升壓（Boost）模式，將電池的低壓直流電升壓至直流母線，供逆變器使用 。

主流拓撲：非隔離的雙向（雙象限）交錯式Buck-Boost拓撲是直流耦合系統中的典型選擇。交錯式設計同樣有助于減小電流紋波，提高功率密度 。

DC/AC逆變功率級

功能：這是系統的最終輸出級，負責將直流母線上的穩定高壓直流電轉換成符合電網標準（如電壓、頻率、相位）的交流電，供給家庭負載使用或饋入電網。此級必須是雙向的，因為它還需要在需要時（如從電網為電池充電）執行整流功能，將交流電轉換為直流電 。

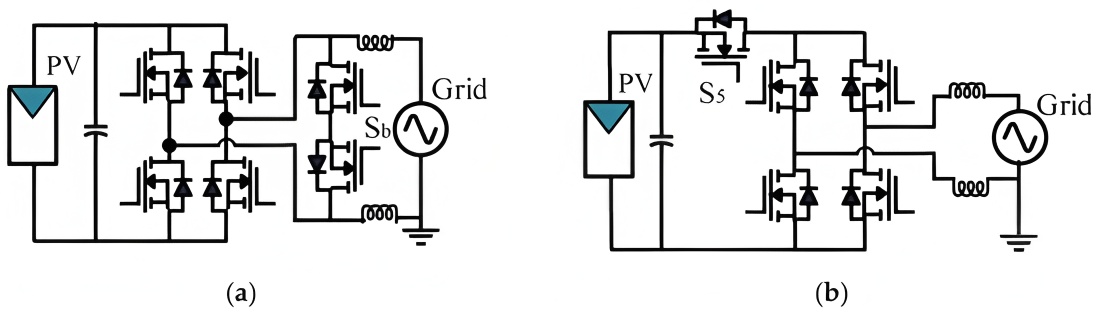

主流拓撲：全橋（H橋）拓撲是標準配置。為了追求更高的效率和更低的諧波失真，業界已廣泛采用更先進的拓撲結構，如三電平H橋、HERIC（Highly Efficient and Reliable Inverter Concept）拓撲，以及近年來備受關注的圖騰柱（Totem-Pole）無橋PFC拓撲 。

1.4 關鍵技術發展趨勢

戶用混合逆變器市場正朝著更高性能、更智能化的方向發展，主要體現在以下幾個方面：

追求更高的功率密度與可靠性：市場對更小、更輕、更可靠的逆變器需求日益迫切。這一趨勢的核心驅動力是碳化硅（SiC）寬禁帶半導體材料的應用。這些新材料允許逆變器在更高的開關頻率下工作，從而大幅縮小電感、電容等無源元件的體積和成本 。更高的效率也意味著更少的熱量產生，進而可以縮小散熱系統。業界預測，未來五年內逆變器的功率密度有望再提升約50% 。這種對高功率密度的追求，其根本動因在于降低系統的全生命周期成本，包括材料成本、運輸成本和安裝成本。

向更高直流母線電壓演進：盡管當前戶用系統主流直流母線電壓為400V，但大型光伏電站從1100V向1500V甚至更高電壓發展的趨勢，正在影響著元器件的開發和設計理念。更高的直流電壓意味著在同等功率下電流更低，可以顯著降低線纜和功率器件的導通損耗（$P_{loss} = I^2R$），提升系統效率 。

高度智能化與功能集成：逆變器正從一個單純的功率轉換設備，演變?yōu)橐粋€復雜的能源管理平臺。這包括集成人工智能（AI）驅動的智能診斷（如智能IV曲線掃描）、與儲能系統的深度融合、高級安全功能（如直流拉弧檢測和組件級快速關斷）以及微電網管理能力 。這種轉變是制造商在硬件價格競爭日益激烈（即產品同質化）的背景下，通過軟件、服務和生態系統集成來創造新價值的戰略響應。通過成為家庭能源生態系統的控制中心，逆變器制造商能夠從單一的硬件銷售商轉變?yōu)榫C合能源服務商，開拓監控、維護、能源交易等新的商業模式 。

構網型（Grid-Forming）技術：這是從傳統的并網型（Grid-Following）逆變器向構網型逆變器演進的一個重大技術轉變。并網型逆變器依賴電網提供電壓和頻率基準，而被動地向其注入電流。而構網型逆變器則能主動建立和維持一個穩定的交流電壓和頻率，可以獨立于大電網運行，是實現真正離網供電和構建彈性微電網的關鍵技術，對于提升家庭能源獨立性和供電可靠性至關重要 。

第二章：碳化硅（SiC）——下一代逆變器的 foundational enabler

上一章明確了戶用混合逆變器向高效率、高功率密度和高可靠性發展的趨勢。本章將深入探討碳化硅（SiC）作為一種關鍵的使能技術，從材料物理特性和器件性能層面，闡述其為何能夠滿足并推動這些嚴苛的技術要求。

2.1 SiC的卓越材料特性

SiC作為一種寬禁帶半導體材料，其物理特性相較于傳統的硅（Si）具有本質上的優勢，這些優勢是其高性能功率器件的基礎。

表2：關鍵材料特性對比：硅（Si） vs. 碳化硅（SiC）

寬禁帶寬度 (Wide Bandgap)：SiC的禁帶寬度約為硅的3倍 21。更寬的禁帶意味著需要更多的能量才能將電子從價帶激發到導帶，從而產生漏電流。因此，SiC器件在高溫下仍能保持極低的漏電流，并支持更高的結溫運行（通?？蛇_200°C，而硅器件一般為150°C）。

高臨界擊穿場強 (High Critical Electric Field)：SiC的臨界擊穿場強是硅的約10倍 。這意味著在承受相同電壓的情況下，SiC器件的阻斷層（漂移層）可以做得更薄，并且可以采用更高的摻雜濃度。根據導通電阻的物理公式，這直接導致了SiC器件單位面積的導通電阻（$R_{DS(on),sp}$）可以做到極低，這是SiC器件低導通損耗的物理根源 。

高熱導率 (High Thermal Conductivity)：SiC的導熱能力是硅的3倍以上 。這意味著器件內部產生的熱量可以更快速、更有效地傳導出去。這不僅降低了器件本身的溫升，還極大地減小了對散熱系統（如散熱片、風扇）的依賴，是實現高功率密度的關鍵因素之一 。

2.2 從材料特性到器件性能的轉化

SiC的優越材料特性直接轉化為功率器件在導通、開關和熱管理等方面的革命性性能提升。

更低的導通損耗：得益于高臨界擊穿場強，SiC MOSFET在同等電壓等級下，其導通電阻$R_{DS(on)}$遠低于硅MOSFET。例如，一個1200V的SiC MOSFET可以實現僅幾十毫歐的導通電阻，這在硅MOSFET上是難以想象的。雖然硅IGBT在大電流下導通壓降也較低，但SiC MOSFET在全電流范圍內都表現出類似電阻的線性特性，從而顯著降低了$I^2R$導通損耗 。

極低的開關損耗：開關損耗是高頻應用的主要瓶頸。SiC MOSFET作為單極性器件，其開關過程由多數載流子完成，不存在少數載流子復合的過程。因此，它沒有硅IGBT（雙極性器件）在關斷時因少數載流子復合而產生的“拖尾電流”（tail current）現象。這使得SiC MOSFET的關斷損耗（$E_{off}$）極低，通常比同規格的IGBT低一個數量級 。同時，其極小的結電容也使得開通損耗（$E_{on}$）顯著降低。

更高的開關頻率：低開關損耗和高熱導率的結合，為SiC器件在高頻下工作創造了理想條件。硅IGBT的開關頻率通常被限制在20-40 kHz以內，超過此范圍，開關損耗會急劇上升導致熱失控。而SiC MOSFET可以在數百kHz甚至MHz級別下高效工作，且不會產生過高的熱量 。這種能力是實現逆變器小型化、輕量化的根本。

性能優異的體二極管：傳統硅MOSFET的體二極管（body diode）存在反向恢復時間長、反向恢復電荷（$Q_{rr}$）大的問題，在橋式電路等硬開關應用中會導致巨大的損耗甚至器件損壞。而SiC MOSFET的體二極管反向恢復特性非常出色，$Q_{rr}$極小，接近理想二極管。這一特性使其能夠勝任硬開關換流，從而催生了新的高效率拓撲，例如在連續導通模式（CCM）下工作的圖騰柱PFC電路，這種拓撲對于硅MOSFET是不可行的 。

SiC的價值并非源于單一特性的提升，而是其所有優異性能協同作用的結果。低開關損耗使得提高開關頻率成為可能；提高開關頻率又使得電感、電容等無源元件可以做得更小、更輕、更便宜；而高熱導率則意味著因損耗產生的熱量可以用更小的散熱系統來管理。這一系列相互促進的優勢共同推動了功率變換器向著前所未有的高效率和高功率密度邁進。

第三章：SiC在混合逆變器電路中的應用價值量化分析

本章將深入混合逆變器的三大核心功率級——MPPT升壓、雙向電池DC/DC和主路DC/AC逆變，結合具體數據，量化分析采用SiC功率器件替代傳統硅器件所帶來的實際性能收益。

3.1 MPPT升壓級：最大化光伏能量捕獲

MPPT級的核心挑戰是在寬輸入電壓和不同功率水平（對應不同光照條件）下保持高效率，以確保最大程度地捕獲太陽能。

SiC帶來的價值：

更高工作頻率與無源元件小型化：采用SiC MOSFET，如基本半導體的1200V系列產品（B3M040120Z、B3M020120ZL等），可將MPPT升壓級的工作頻率從傳統硅IGBT的20-40 kHz提升至100 kHz以上。由于電感器的尺寸與開關頻率成反比，頻率的提升可以直接減小升壓電感的體積、重量和成本，從而提高逆變器的整體功率密度 。

全工況效率提升：相較于硅IGBT，SiC MOSFET在導通損耗和開關損耗上均有顯著優勢。在硬開關Boost拓撲中，SiC MOSFET的低開關損耗和SiC肖特基二極管的零反向恢復特性相結合，可以實現極高的轉換效率。采用全SiC方案的Boost變換器，其峰值效率可達到99.3%至99.5%的水平 。這意味著在同等光照條件下，有更多的太陽能被有效轉換并送至直流母線。

可靠性增強：SiC卓越的熱性能可降低功率器件的工作溫度，從而延長其使用壽命并提高整個逆變器的可靠性 。研究表明，基于SiC器件的Boost變換器失效率可顯著低于基于硅器件的方案 。

3.2 雙向電池級：提升儲能往返效率

對于儲能系統而言，往返效率（即存儲后再取出的電能與初始存入電能之比）是衡量其經濟性的核心指標。雙向DC/DC級的效率直接決定了這一指標。

SiC帶來的價值：

對稱的損耗降低：雙向DC/DC級需在降壓（充電）和升壓（放電）兩個方向上高效工作。SiC MOSFET在兩個工作模式下均能有效降低導通損耗和開關損耗，這對提升往返效率至關重要，因為能量在存和取兩個過程中都會產生損耗。

寬范圍高效運行：采用SiC MOSFET的交錯式雙向變換器能夠在寬泛的電壓和負載范圍內保持極高的效率。實驗原型顯示，在連接低壓電池（如72V）與高壓母線（400-800V）時，降壓模式的最高效率可達98.3%，升壓模式可達97.6% 。在家庭應用中，負載和光照不斷變化，輕載效率尤為重要，而SiC在此方面表現出色。

功率密度提升：與MPPT級類似，SiC帶來的高頻化優勢同樣適用于電池DC/DC級，能夠縮小無源元件尺寸，使電池接口模塊更加緊湊 。

3.3 主路DC/AC逆變級：SiC MOSFET與Si IGBT的性能對決

DC/AC逆變級是功率最高、決定最終輸出電能質量和效率的關鍵環節。在此，SiC MOSFET與傳統高壓應用中的主流器件Si IGBT的性能差異體現得最為淋漓盡致。

直接性能對比：

開關損耗的巨大差異：這是SiC MOSFET最核心的優勢。由于不存在拖尾電流，其關斷損耗（$E_{off}$）遠低于Si IGBT，差距可達10倍之多 。一項對比測試顯示，在1200V/10A的開關條件下，SiC MOSFET的關斷能耗比同規格IGBT低78% 。開通損耗（$E_{on}$）同樣顯著降低。

高頻下的效率優勢：Si IGBT的開關頻率通常被限制在20 kHz以下，以控制開關損耗。而SiC MOSFET可以在此基礎上數倍提升頻率，同時保持更高的效率。例如，在10 kHz時，SiC逆變器的效率優勢可能不到一個百分點，但在125 kHz時，效率差距可擴大到近三個百分點 。

系統總效率的顯著提升：將逆變器中的Si IGBT替換為SiC MOSFET，可帶來約1-3%的系統總效率提升，這相當于將系統總損耗降低了70%之多 。在光伏系統中，每一個百分點的效率提升都意味著實實在在的發電量增加。

下表綜合了多方研究數據，直觀對比了SiC MOSFET和Si IGBT在DC/AC逆變級應用中的關鍵性能指標。

表3：DC/AC逆變級中SiC MOSFET與Si IGBT的性能對比

效率的提升在整個能量轉換鏈中具有復利效應。例如，MPPT級效率提升2%，意味著到達直流母線的能量多了2%。儲能往返效率提升2%，意味著每次充放電循環后，母線上的可用能量更多。逆變級效率再提升1.5%，意味著最終輸出到家庭的交流電能進一步增加。這些在各個環節看似微小的效率增益，經過多級串聯和日積月累的運行，最終會轉化為可觀的發電量和經濟收益。因此，SiC器件的價值是系統性的，其總體效益遠大于各部分效益的簡單加和。

第四章：采用SiC的先進設計考量與器件選型

將SiC的理論優勢轉化為實際產品性能，需要系統設計師在拓撲選擇、器件選型和驅動電路設計等方面進行周密的考量。本章將探討SiC技術催生的先進拓撲，并基于基本半導體的產品手冊提供具體的器件選型策略，同時深入分析SiC驅動設計中的關鍵挑戰——米勒效應及其抑制方法。

4.1 SiC使能的先進拓撲：圖騰柱無橋PFC

傳統的AC/DC轉換前端通常使用一個由四個二極管組成的橋式整流器，這個環節會帶來約1-2%的固定導通損耗，成為提升效率的主要瓶頸 32。圖騰柱（Totem-Pole）無橋PFC拓撲通過創新的電路結構，取消了輸入整流橋，從根本上消除了這部分損耗。

工作原理：圖騰柱拓撲由兩組半橋構成：一組是由兩個工作在電網頻率（50/60 Hz）下的慢速開關組成，負責對交流輸入電壓進行極性展開；另一組則是由兩個高速開關組成的同步Boost電路，負責進行高頻斬波和功率因數校正 。

SiC的必要性：為了在戶用等高功率應用中實現高效率，圖騰柱PFC必須工作在連續導通模式（CCM）。在CCM模式下，高速臂的開關管需要進行硬開關換流，這意味著其中一個開關管的體二極管必須承受另一個開關管開通時帶來的巨大反向恢復沖擊。傳統硅MOSFET的體二極管反向恢復性能極差，無法承受這種應力，會導致巨大的損耗甚至器件失效 。而SiC MOSFET憑借其性能優異、反向恢復電荷（$Q_{rr}$）極低的體二極管，完美解決了這一難題，從而釋放了CCM圖騰柱拓撲的全部潛力，使其效率能夠輕松突破98.5%，甚至達到99% 。

混合實現方案：在實際設計中，為了平衡成本與性能，通常采用混合方案。高速臂必須使用SiC MOSFET（例如，對于戶用電網，選用650V耐壓等級的器件），而慢速的工頻臂則可以使用成本更低的硅基超結（Super-Junction）MOSFET，甚至晶閘管（SCR）。

4.2 混合逆變器關鍵器件的戰略選型

本節基于基本半導體（BASIC Semiconductor）的產品組合，為戶用混合逆變器的各個功能模塊提供具體的SiC器件選型建議。

表4：戶用混合逆變器功能模塊的推薦SiC器件選型（基于基本半導體產品）

4.3 柵極驅動的關鍵性與米勒效應抑制

SiC MOSFET的超高速開關特性是一把雙刃劍，它在帶來性能優勢的同時，也對柵極驅動電路提出了前所未有的挑戰。

米勒效應解析：在半橋拓撲中，當上管快速開通時，其漏源電壓$V_{DS}$急劇下降，導致橋臂中點電壓快速上升（高$dV/dt$）。這個快速變化的電壓會通過下管的寄生柵漏電容（米勒電容，$C_{gd}$）注入一個瞬態電流，即米勒電流（$I_{miller} = C_{gd} times dV/dt$）。該電流流過關斷狀態下管的柵極回路（包括外部柵極電阻$R_{goff}$），在柵源兩端產生一個正向的電壓尖峰（$V_{gs_spike} = I_{miller} times R_{goff}$）。如果這個電壓尖峰超過了MOSFET的開啟閾值電壓（$V_{gs(th)}$），下管就會被意外地短暫開通，造成上下管直通短路，可能導致器件損壞 。

SiC MOSFET更易受米勒效應影響的原因：

更低的開啟閾值電壓 ($V_{gs(th)}$)：SiC MOSFET的$V_{gs(th)}$通常在2-3V之間，且隨溫度升高而降低（例如B3M040065Z在175°C時$V_{gs(th)}$降至1.9V），而Si IGBT的$V_{gs(th)}$通常在5.5V以上。這意味著SiC MOSFET的抗干擾裕量要小得多 。

更高的開關速度 ($dV/dt$)：SiC MOSFET的開關速度遠高于IGBT，產生的$dV/dt$也更大，從而導致更大的米勒電流和更高的柵極電壓尖峰 。

更低的負壓耐受能力：為可靠關斷，驅動電路通常會施加一個負偏壓。SiC MOSFET的柵極氧化層較為脆弱，其能承受的負柵壓通常在-8V至-10V之間，遠低于IGBT的-25V。這限制了通過施加深度負壓來抑制米勒效應的能力 。

米勒鉗位解決方案：為應對這一挑戰，必須使用帶有米勒鉗位（Miller Clamp）功能的專用柵極驅動器，例如基本半導體的BTD5350M 。

工作原理：該驅動器在MOSFET關斷后，會持續監測其柵極電壓。當$V_{gs}$下降到安全閾值（如2V）以下時，驅動器內部會激活一個額外的低阻抗開關，將柵極直接“鉗位”到負電源軌（VEE2）。

效果：這個低阻抗通路為后續可能產生的米勒電流提供了一個旁路，使其直接泄放到地，而不是流經外部柵極電阻產生電壓尖峰。雙脈沖測試數據顯示，在沒有米勒鉗位時，柵極上出現了高達7.3V的電壓尖峰，足以導致誤開通；而在啟用米勒鉗位功能后，該尖峰被有效抑制在2V以下，確保了器件的可靠關斷 。對于高頻SiC設計而言，米勒鉗位已從“可選功能”變?yōu)椤氨貍涔δ堋薄?/p>

器件的封裝技術對于發揮SiC的全部潛力也至關重要。傳統的三引腳封裝（如TO-247-3）中，功率回路和驅動回路共享同一個源極引腳，存在共源電感，會在高速開關時產生負反饋，限制開關速度并引發振蕩。采用帶有開爾文源極引腳的四引腳封裝（如TO-247-4），將驅動回路的返回路徑獨立出來，可以根除共源電感的影響，實現更干凈、更快速的開關 。而TOLL、TOLT等先進的表面貼裝封裝，通過最小化引線長度，進一步降低了回路寄生電感，是實現更高頻率和更高功率密度的理想選擇 。這表明，SiC器件的性能表現已與其封裝技術深度綁定。

第五章：總結與戰略建議

本報告系統分析了戶用混合逆變器的拓撲架構、技術趨勢，并深入探討了碳化硅（SiC）功率器件在其中扮演的關鍵角色。綜合分析表明，SiC技術正從根本上重塑戶用儲能系統的性能邊界和市場格局。

5.1 結論性評估：SiC的變革性影響

SiC對混合逆變器而言，并非簡單的漸進式改良，而是一項具有變革性意義的技術。它精準地滿足了市場對更高效率、更高功率密度和更高可靠性的核心訴求。

效率的飛躍：SiC器件在MPPT、電池DC/DC和DC/AC逆變?nèi)蠊β始壷芯茱@著降低損耗。這種在能量轉換鏈上各環節的效率增益會產生復利效應，最終轉化為可觀的終端用戶發電量提升和更短的投資回報周期。

功率密度與成本的優化：通過實現更高的開關頻率，SiC技術使得電感、電容等無源元件以及散熱系統的體積和成本得以大幅縮減。這不僅使逆變器產品本身更小、更輕，還降低了倉儲、運輸和安裝的總成本，推動了系統級成本的優化。

可靠性的基石：SiC材料卓越的熱性能和物理穩定性，使其能夠在更嚴苛的環境下長時間可靠運行，降低了器件的工作應力，從而延長了逆變器的整體使用壽命，減少了全生命周期的維護成本。

新功能的催化劑：SiC器件獨特的性能（如優異的體二極管）解鎖了過去因硅器件性能限制而難以實用化的先進拓撲，如連續導通模式下的圖騰柱PFC。這不僅提升了效率，也為逆變器功能的創新開辟了新的道路。

深圳市傾佳電子有限公司（簡稱“傾佳電子”）是聚焦新能源與電力電子變革的核心推動者：
傾佳電子成立于2018年，總部位于深圳福田區，定位于功率半導體與新能源汽車連接器的專業分銷商，業務聚焦三大方向：
新能源：覆蓋光伏、儲能、充電基礎設施；
交通電動化：服務新能源汽車三電系統（電控、電池、電機）及高壓平臺升級；
數字化轉型：支持AI算力電源、數據中心等新型電力電子應用。
公司以“推動國產SiC替代進口、加速能源低碳轉型”為使命，響應國家“雙碳”政策（碳達峰、碳中和），致力于降低電力電子系統能耗。
需求SiC碳化硅MOSFET單管及功率模塊，配套驅動板及驅動IC，請搜索傾佳電子楊茜

5.2 未來展望與戰略建議

隨著全球能源轉型和分布式發電的普及，戶用混合逆變器市場將持續高速增長 。在這個進程中，SiC技術將從高端市場的選擇，逐步下沉為主流高性能逆變器的標準配置。

技術發展軌跡：

更高集成度：未來將出現更多集成了多個功率級（如MPPT和電池DC/DC）的SiC功率模塊，如基本半導體的Pcore?系列產品所示，這將進一步簡化系統設計、提升功率密度 。

更高電壓等級：借鑒電動汽車行業的發展路徑，更高功率的戶用系統可能會從400V直流母線向800V平臺演進，這將更充分地發揮1200V SiC器件在降低電流和導通損耗方面的優勢 。

更強智能控制：SiC硬件平臺的高效率和高動態響應能力，將與先進的數字控制、AI算法和構網型（Grid-Forming）技術更緊密地結合，使逆變器真正成為家庭能源互聯網的核心智能終端 。

對系統設計師的戰略建議：

擁抱系統級設計思維：切忌將SiC器件視為硅器件的簡單“直接替換”。成功的設計必須從一開始就采用系統級視角，綜合考慮PCB布局、封裝寄生參數、散熱設計以及驅動電路的協同優化。

優先投資于驅動生態系統：為SiC MOSFET配備高性能的專用柵極驅動器至關重要。一個具備米勒鉗位、強勁拉灌電流能力和高隔離耐壓的驅動器，其成本相較于因驅動不當導致的系統失效而言微不足道。

超越器件成本，評估總體擁有成本（TCO）：在進行技術選型時，不應僅比較功率器件的單價。必須進行全面的總體擁有成本分析，將因使用SiC而節省的無源元件、散熱系統成本，以及在系統全生命周期內因效率提升而增加的發電收益一并納入考量。分析表明，對于追求高性能和長期價值的系統而言，SiC方案已具備顯著的綜合經濟優勢。
