DRV120 器件是螺線管的 PWM 電流驅動器。該器件旨在通過控制良好的波形調節電流，以保證激活并同時降低功耗。電磁閥電流快速上升，以確保閥門或繼電器的打開。初始斜坡后，螺線管電流保持在峰值以確保正確運行，之后將其降低到較低的保持水平，以避免熱問題并降低功耗。

峰值電流持續時間由外部電容器設置。電流斜坡峰值和保持電平以及PWM頻率可以通過外部電阻器獨立設置。如果相應參數的默認值適合應用，也可以省略外部設置電阻器。

DRV120 可在 6V 至 28V 外部
電源下工作。
*附件：drv120.pdf

特性

• 集成 MOSFET，帶 PWM 以控制電磁閥電流
  • 用于調節電磁閥電流的集成檢測電阻器
• 電磁閥電流的快速上升以保證激活
• 在保持模式下降低電磁閥電流，從而降低功耗和散熱
• 峰值電流、峰值電流保持時間、保持電流和PWM時鐘頻率可從外部設置。它們也可以在標稱值下運行，無需外部組件。
• 內部電源電壓調節
  • 高達 28V 的外部電源
• 保護
  • 熱關斷
  • 欠壓鎖定 （UVLO）
  • 最大斜坡時間
  • 可選的 STATUS 輸出
• 工作溫度范圍：–40oC 至 105oC
• 8引腳和14引腳TSSOP封裝選項

參數

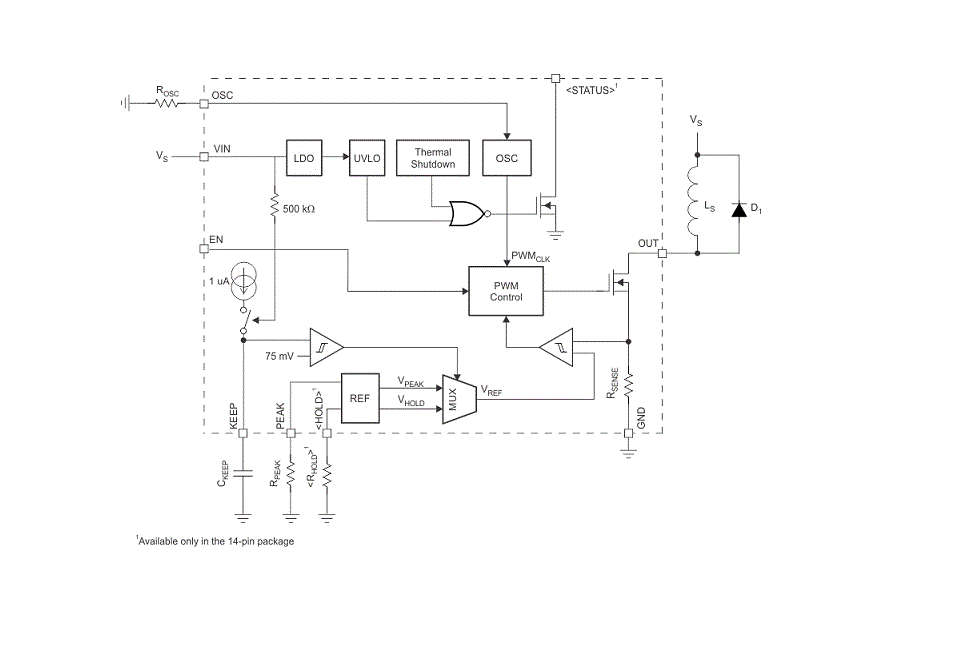

方框圖

?1. 產品概述?

DRV120是德州儀器（TI）推出的專用于繼電器、螺線管及閥門驅動的低邊驅動器，核心特性包括：

• ?電流精準控制?：集成MOSFET與PWM調制，內置電流檢測電阻，支持峰值電流（IPEAK）和保持電流（IHOLD）雙模式調節。
• ?節能設計?：快速啟動電流確保設備激活，后切換至低保持電流以降低功耗（典型值：峰值200mA→保持50mA）。
• ?靈活配置?：通過外部電阻/電容可調參數（峰值電流、保持時間、PWM頻率），默認模式無需外部元件。
• ?寬電壓支持?：工作電壓6V至28V，集成內部穩壓器。
• ?多重保護?：過溫關斷（TSD）、欠壓鎖定（UVLO）、狀態指示輸出（STATUS）。
• ?封裝選項?：8引腳或14引腳TSSOP（尺寸分別3.0mm×4.4mm、5.0mm×4.4mm）。

?2. 關鍵參數?

• ?電氣特性?：
  • 輸出導通電阻：1.7Ω（典型值，IOUT=200mA）。
  • PWM頻率范圍：15kHz（默認）至60kHz（外部可調）。
• ?熱性能?：8引腳封裝熱阻θJA=183.8°C/W（無散熱優化）。
• ?絕對最大額定值?：
  • 輸入電壓：-0.3V至28V。
  • 結溫范圍：-40°C至125°C。

?3. 工作原理?

• ?電流波形控制?：
  1. ?啟動階段?：EN引腳使能后，電流快速爬升至IPEAK（如200mA），確保設備激活。
  2. ?保持階段?：經設定時間（tKEEP，由CKEEP電容決定）后降至IHOLD（如50mA），減少發熱。
• ?外部配置公式?：
  • 峰值電流：IPEAK ≈ 250mA × 66.67kΩ/RPEAK（RPEAK范圍66.67kΩ–550kΩ）。
  • 保持時間：tKEEP (ms) = CKEEP (μF) × 75。

?4. 典型應用?

• ?電路設計?：
  • 需外接續流二極管（如快恢復二極管）保護OUT引腳。
  • 輸入電容≥4.7μF以穩定電源。
• ?布局建議?：
  • 大電流路徑走線加寬，二極管靠近負載放置。
  • PowerPAD需焊接至PCB地平面散熱。

?5. 版本與文檔?

• ?修訂記錄?：
  • 2016年6月修訂（SLVSBG3C），調整PWM頻率計算公式（ROSC最小值從66.67kΩ改為160kΩ）。
• ?相關資源?：DRV120評估模塊（EVM）、參考設計（如230V AC螺線管驅動方案）。

?總結?：DRV120通過智能電流調節兼顧設備可靠性與能效，適用于白色家電、工業閥門等場景，其高集成度與可編程特性顯著簡化設計復雜度。
