DRV110 器件是用于螺線管的 PWM 電流控制器。該器件設計用于通過控制良好的波形調節電流，以減少功耗。電磁閥電流快速上升，以確保閥門或繼電器的打開。初始斜坡后，螺線管電流保持在峰值以確保正確運行，之后將電流降低到較低的保持水平，以避免熱問題并降低功耗。
*附件：drv110.pdf

峰值電流持續時間由外部電容器設置。電流斜坡的峰值和保持電平以及PWM頻率可以通過外部電阻器獨立設置。如果相應參數的默認值適合應用，也可以省略外部設置電阻。

DRV110器件具有一個內部齊納二極管，可將VIN處的電源限制為V。澤納適用于需要更高電源電壓的應用。使用內部齊納管，DRV110 可以通過整流器和限流電阻器由 120V 和 230V 交流電源供電。這種方式也可以容納 48V 等高直流電壓。

特性

• 電源引腳上的內部齊納二極管，用于高壓工作
  • 通過整流器和 R 提供 120 V 和 230 V 交流電源S電阻器
  • 通過 R 提供 24V、48V 及更高的直流電源S電阻器
• 通過PWM驅動外部MOSFET，以控制螺線管電流
  • 用于調節螺線管電流的外部檢測電阻器
• 電磁閥電流快速上升以確保激活
• 在保持模式下降低電磁閥電流，從而降低功耗和散熱
• 斜坡峰值電流、峰值電流保持時間、保持電流和PWM時鐘頻率可從外部設置。它們也可以在標稱值下運行，無需外部組件。
• 保護
  • 熱關斷
  • 欠壓鎖定 （UVLO）
• 可選的 STATUS 輸出
• 工作溫度范圍：–40oC 至 +125oC
• 8引腳和14引腳TSSOP封裝選項

參數

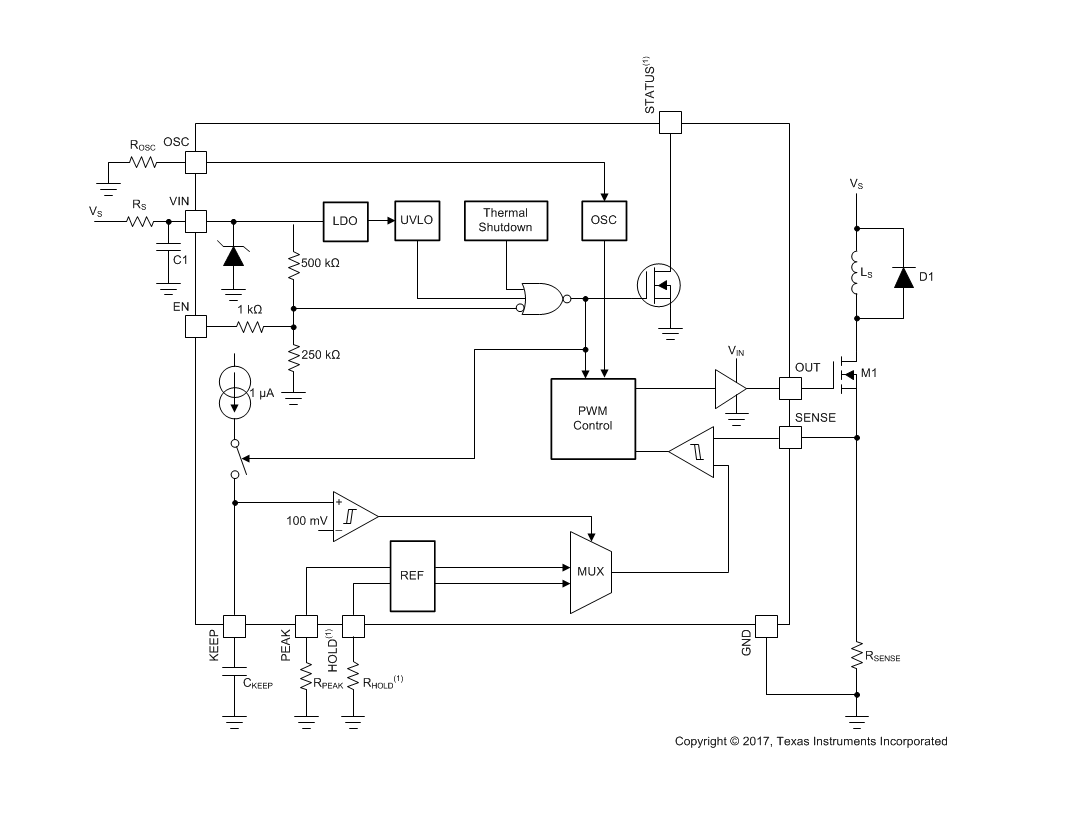

方框圖

?1. 產品概述?

DRV110是德州儀器（TI）推出的PWM電流控制器，專用于驅動電磁閥、繼電器等感性負載。其核心功能包括：

• ?高壓兼容性?：內置齊納二極管，支持120/230V AC或6-48V DC輸入（需外接限流電阻）。
• ?智能電流控制?：通過PWM調節外部MOSFET，實現快速啟動電流（IPEAK）和低功耗保持電流（IHOLD）的自動切換。
• ?可編程參數?：峰值電流、保持電流、峰值持續時間（tKEEP）及PWM頻率均可通過外部電阻/電容配置。

?2. 關鍵特性?

• ?電氣參數?：
  • ?工作電壓?：VIN引腳6-15V（內部齊納鉗位），VS引腳最高330V（需外接RS電阻）。
  • ?驅動能力?：支持外部MOSFET，柵極驅動電壓（VOUT）等于VIN。
  • ?低功耗?：待機電流200μA（EN=0），工作電流1.5mA（典型值）。
• ?保護機制?：
  • 欠壓鎖定（UVLO，4.6V）、熱關斷（TSD，160°C）。
  • 故障狀態指示（STATUS引腳，14引腳封裝）。

?3. 引腳與配置?

• ?封裝選項?：8引腳/14引腳TSSOP（尺寸分別為3.0×4.4mm和5.0×4.4mm）。
• ?關鍵引腳功能?：| 引腳 | 功能描述 |
  | ----------- | ----------------------------------- |
  | VIN | 電源輸入（內部齊納鉗位） |
  | OUT | 驅動外部MOSFET的柵極 |
  | SENSE | 電流檢測（需外接RSENSE電阻） |
  | PEAK/HOLD | 設置峰值/保持電流（14引腳封裝） |
  | KEEP | 峰值持續時間配置（外接電容CKEEP） |

?4. 工作原理?

1. ?啟動階段?：EN引腳置高后，電流快速升至IPEAK（通過RPEAK設置）。
2. ?保持階段?：經過tKEEP時間（由CKEEP決定）后，電流降至IHOLD（通過RHOLD設置）。
3. ?PWM控制?：通過比較SENSE引腳電壓與內部參考電壓（VREF），動態調整MOSFET開關占空比。

?5. 設計要點?

• ?限流電阻（RS）計算?：需根據輸入電壓（VS）和齊納鉗位電壓（VZENER）選擇，確保電流在1-3mA范圍內。
• ?被動元件選型?：
  • ?RSENSE?：建議壓降>30mV（如IHOLD=50mA時選0.6Ω）。
  • ?CKEEP?：tKEEP（ms）= CKEEP（μF）×0.1（例：1μF對應100ms）。
• ?布局建議?：縮短SENSE引腳走線以減少噪聲，優化散熱焊盤設計（RθJA=183.8°C/W）。

?6. 典型應用?

• ?AC輸入場景?：通過整流橋和RS電阻接入120/230V AC電源。
• ?DC輸入場景?：直接連接24V/48V DC電源，搭配MOSFET和續流二極管。

?文檔版本?：SLVSBA8G（2018年3月修訂）
?配套資源?：參考設計（TIDA-01543）、評估模塊（DRV110EVM）。

?總結?：DRV110通過集成高壓接口、可編程電流控制及多重保護功能，為電磁負載驅動提供高效、緊湊的解決方案，適用于家電、能源和工業自動化領域。
